Den Komplekse Verdenen av Wema Tankmåler Koblingsskjemaer: En Detaljert Utforskning

I den maritime industrien, så vel som i en rekke industrielle applikasjoner, spiller nøyaktig måling av tanknivåer en kritisk rolle for sikkerhet, effektivitet og driftssikkerhet. Wema, en anerkjent produsent av tankmålere og tilhørende sensorer, tilbyr et bredt spekter av produkter designet for å gi pålitelig informasjon om innholdet i ulike typer tanker. For å sikre korrekt funksjonalitet og nøyaktige avlesninger er det essensielt å forstå og implementere korrekte koblingsskjemaer for disse enhetene. Denne omfattende guiden tar sikte på å gi en dyptgående innsikt i de ulike aspektene ved Wema tankmåler koblingsskjemaer, fra de grunnleggende prinsippene til avanserte installasjonsteknikker og feilsøking.

Grunnleggende Prinsipper for Wema Tankmåler Systemer

Et typisk Wema tankmålersystem består av to hovedkomponenter: en nivåsensor som er montert i tanken og et instrument (måler) som viser det aktuelle nivået. Sensoren registrerer nivået av væsken (eller annet innhold) i tanken og konverterer denne informasjonen til et elektrisk signal. Dette signalet overføres deretter til instrumentet via ledninger, hvor det tolkes og vises som en visuell indikasjon på tankens fyllingsgrad. For at dette systemet skal fungere korrekt, er det avgjørende at sensoren og instrumentet er koblet sammen i henhold til det spesifikke koblingsskjemaet som gjelder for de aktuelle modellene.

Typer av Wema Nivåsensorer og Deres Koblingsbehov

Wema produserer et mangfold av nivåsensorer, hver designet for spesifikke applikasjoner og væsketyper. De vanligste typene inkluderer:

Flotørbrytere

Flotørbrytere er enkle, men pålitelige enheter som bruker en flotør som beveger seg opp og ned med væskenivået. Bevegelsen til flotøren aktiverer en eller flere brytere ved forhåndsbestemte nivåer. Disse bryterne kan brukes til å indikere et tomt, lavt, middels eller fullt nivå, eller til å styre pumper og alarmer. Koblingsskjemaet for en flotørbryter vil typisk vise hvordan de forskjellige bryterkontaktene skal kobles til eksterne kretser for å oppnå ønsket funksjonalitet. Det er viktig å være oppmerksom på om bryteren er av typen normalt åpen (NO) eller normalt lukket (NC), da dette vil påvirke hvordan den skal kobles.

Eksempel på Kobling av en Enkel Flotørbryter for Lavnivåalarm

I et slikt scenario kan en normalt åpen (NO) bryter brukes. Når væskenivået faller under et visst punkt, vil flotøren synke og lukke bryteren, og dermed aktivere en alarmkrets. Koblingsskjemaet vil vise at den ene polen på strømforsyningen til alarmen er koblet til den ene siden av bryteren, og den andre siden av bryteren er koblet til alarmen. Den andre polen på strømforsyningen kobles direkte til alarmen.

Resistive Nivåsensorer

Resistive nivåsensorer bruker en glidekontakt som beveger seg langs en resistiv bane i takt med væskenivået. Dette endrer den elektriske motstanden mellom kontakten og endene av banen. Instrumentet måler denne motstanden og oversetter den til en indikasjon på tanknivået. Koblingsskjemaet for en resistiv sensor vil typisk vise tre tilkoblinger: en for jord (jordpotensial), en for spenningstilførsel (vanligvis 12V eller 24V DC), og en for signalutgangen som går til instrumentet. Det er avgjørende å koble disse ledningene korrekt for å sikre nøyaktige avlesninger. Feil polaritet eller feil tilkobling kan føre til feilfunksjon eller skade på sensoren eller instrumentet.

Detaljert Koblingsinstruksjon for en Standard Wema Resistiv Sensor

En typisk Wema resistiv sensor har tre ledninger: brun (eller rød) for spenningstilførsel, blå (eller svart) for jord, og hvit (eller grønn) for signalutgangen. Koblingsskjemaet vil tydelig indikere at den brune ledningen skal kobles til den positive polen på strømforsyningen (via en sikring), den blå ledningen til den negative polen (jord), og den hvite ledningen til signalinngangen på Wema tankmålerinstrumentet. Noen instrumenter kan kreve en separat jordforbindelse i tillegg til signalinngangen, så det er viktig å konsultere koblingsskjemaet for både sensoren og instrumentet.

Kapasitive Nivåsensorer

Kapasitive nivåsensorer måler endringen i kapasitans mellom to eller flere elektroder som er plassert i tanken. Nivået av væsken mellom elektrodene påvirker kapasitansen. Disse sensorene krever mer kompleks elektronikk for å konvertere kapasitansendringen til et brukbart signal. Koblingsskjemaene for kapasitive sensorer vil derfor være mer omfattende og kan inkludere tilkoblinger for strømforsyning, jord, signalutgang og eventuelt kalibrerings- eller justeringssignaler. Det er essensielt å følge produsentens koblingsanvisninger nøye for å unngå skade på sensoren eller feilaktige målinger.

Avansert Kobling av en Wema Kapasitiv Nivåsensor med Temperaturkompensasjon

Enkelte avanserte Wema kapasitive sensorer kan ha flere ledninger for å muliggjøre funksjoner som temperaturkompensasjon eller selvdiagnose. Koblingsskjemaet for en slik sensor kan inkludere ledninger for: strømforsyning (f.eks. rød), jord (f.eks. svart), nivåsignal (f.eks. gul), temperatursignal (f.eks. blå), og en eventuell diagnoseledning (f.eks. grønn). Det er avgjørende å identifisere hver lednings funksjon nøyaktig ved hjelp av koblingsskjemaet og koble dem til de korresponderende terminalene på instrumentet eller kontrollsystemet. Feil tilkobling av temperatursignalet kan for eksempel føre til unøyaktige nivåavlesninger ved varierende temperaturer.

Ultrasoniske Nivåsensorer

Ultrasoniske nivåsensorer sender ut ultralydbølger som reflekteres av overflaten til væsken i tanken. Sensoren måler tiden det tar for bølgene å returnere, og beregner deretter avstanden til væskeoverflaten og dermed nivået. Disse sensorene krever en strømforsyning og gir vanligvis et analogt (f.eks. 4-20 mA eller 0-10V) eller digitalt (f.eks. Modbus) utgangssignal. Koblingsskjemaet vil spesifisere hvordan strømforsyningen skal kobles, hvordan utgangssignalet skal kobles til instrumentet eller kontrollsystemet, og eventuelle andre tilkoblinger for konfigurering eller diagnose.

Kobling av en Wema Ultrasonisk Nivåsensor med 4-20 mA Utgang

En Wema ultrasonisk nivåsensor med 4-20 mA utgang vil typisk ha to ledninger for strømforsyning (f.eks. rød for + og svart for -) og to ledninger for signalutgangen (som danner en strømsløyfe). Koblingsskjemaet vil vise at strømforsyningen kobles til en ekstern DC-strømkilde. Signalledningene kobles i serie med instrumentets inngangsimpedans og en nøyaktig resistans (for å konvertere strømmen til en spenning som instrumentet kan måle). Det er viktig å sikre korrekt polaritet på strømforsyningen og at strømsløyfen er korrekt konfigurert for å oppnå nøyaktige avlesninger.

Wema Tankmålerinstrumenter og Deres Tilkoblinger

Wema tilbyr et bredt utvalg av tankmålerinstrumenter, fra enkle analoge målere til mer avanserte digitale displayenheter. Hvert instrument har spesifikke tilkoblingspunkter for strømforsyning, signalinngang fra sensoren, og eventuelt andre funksjoner som alarmer eller kommunikasjonsgrensesnitt. Det er avgjørende å konsultere koblingsskjemaet for det spesifikke instrumentet som brukes for å sikre korrekt tilkobling til sensoren og strømforsyningen.

Analoge Wema Tankmålere

Analoge Wema tankmålere har vanligvis en viser som beveger seg langs en skala for å indikere tanknivået. De krever en strømforsyning (vanligvis 12V eller 24V DC) og en signalinngang fra den resistive nivåsensoren. Koblingsskjemaet vil vise polariteten for strømforsyningen (+ og -) og hvordan signalledningen fra sensoren skal kobles til instrumentet. Noen analoge målere kan også ha en jordtilkobling.

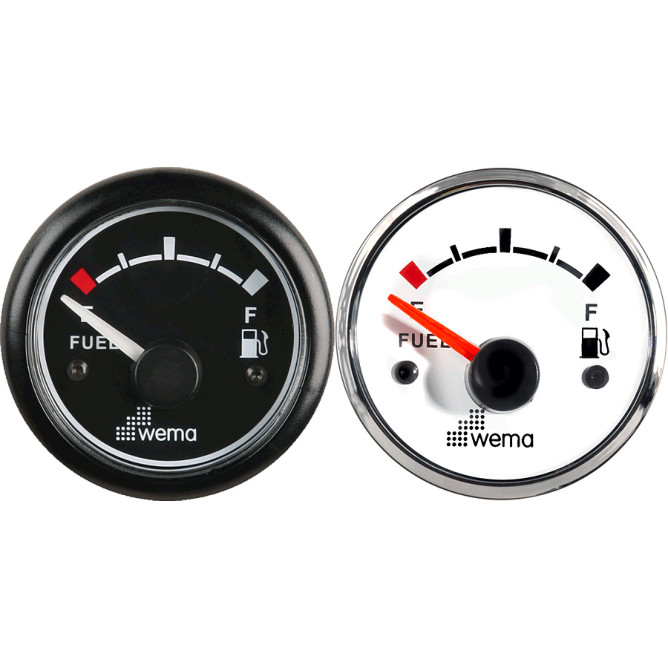

Eksempel på Kobling av en Analog Wema Drivstoffmåler

En typisk analog Wema drivstoffmåler har tre tilkoblingspunkter på baksiden: + (pluss for strømforsyning), — (minus/jord for strømforsyning), og S (signalinngang fra tankgiveren). Koblingsskjemaet vil tydelig illustrere at den positive ledningen fra strømforsyningen kobles til +, den negative ledningen til -, og signalledningen fra den resistive sensoren (vanligvis hvit) kobles til S. Det er viktig å sikre at spenningen på strømforsyningen samsvarer med målerens spesifikasjoner.

Digitale Wema Tankmålere

Digitale Wema tankmålere viser tanknivået numerisk på et display og kan også inkludere tilleggsfunksjoner som alarmer, trendindikatorer og kommunikasjonsgrensesnitt. De krever også en strømforsyning og en signalinngang fra sensoren, men koblingsskjemaene kan være mer komplekse på grunn av de ekstra funksjonene. De kan inkludere tilkoblinger for flere sensorer, alarmer (f.eks. høy nivå, lav nivå), og digitale kommunikasjonsgrensesnitt som NMEA 2000.

Detaljert Kobling av en Digital Wema Tankmåler med Alarmutganger

Et digitalt Wema tankmålerinstrument kan ha flere tilkoblingspunkter, inkludert: strømforsyning (+ og -), signalinngang(er) for en eller flere sensorer (f.eks. FUEL, WATER, WASTE), alarmutganger (f.eks. HIGH LEVEL ALARM, LOW LEVEL ALARM), og eventuelt et kommunikasjonsgrensesnitt (f.eks. CAN bus for NMEA 2000). Koblingsskjemaet vil nøye spesifisere funksjonen til hver terminal og hvordan eksterne enheter (f.eks. alarmlamper, lydsignaler, andre NMEA 2000 enheter) skal kobles til. For eksempel kan alarmutgangene være reléutganger, som krever korrekt polaritet og strømstyring av den tilkoblede enheten.

Viktigheten av Korrekt Jording i Wema Tankmåler Systemer

Jording er en kritisk aspekt ved installasjonen av Wema tankmålersystemer. En korrekt jordforbindelse sikrer ikke bare sikker drift ved å forhindre elektriske støt og brannfare, men bidrar også til å redusere støy og interferens som kan påvirke nøyaktigheten av målingene. Koblingsskjemaet vil tydelig indikere jordingspunktene for både sensoren og instrumentet. Det er viktig å sørge for at disse punktene er koblet til et felles jordingspunkt med lav impedans, ideelt sett direkte til fartøyets eller systemets hovedjordingsskinne.

Potensialutjevning for å Forhindre Korrosjon og Støy

I marine applikasjoner er potensialutjevning spesielt viktig for å forhindre galvanisk korrosjon, som kan oppstå når forskjellige metaller er i elektrisk kontakt i et elektrolytisk miljø (som sjøvann). Ved å koble alle metalliske komponenter i tankmålersystemet (inkludert tanken selv, sensoren og instrumentets chassis) til et felles jordingssystem, minimeres potensialforskjellene og dermed risikoen for korrosjon. Koblingsskjemaet kan inneholde anbefalinger eller spesifikasjoner for hvordan denne potensialutjevningen skal utføres.

Spenningstilførsel og Sikkerhetshensyn

Wema tankmålersystemer opererer vanligvis på lavspenning DC (likestrøm), typisk 12V eller 24V. Det er avgjørende å sikre at spenningen på strømforsyningen samsvarer med spesifikasjonene til både sensoren og instrumentet. Koblingsskjemaet vil tydelig angi de nødvendige spenningsområdene og polariteten (+ og -). Feil spenningstilførsel kan føre til feilfunksjon eller permanent skade på enhetene. Det er også viktig å inkludere sikringer i strømforsyningskretsen for å beskytte systemet mot overstrøm og kortslutninger. Koblingsskjemaet kan anbefale passende sikringsstørrelser og plassering.

Bruk av Riktig Kabeltype og Dimensjon

Valget av riktig kabeltype og dimensjon er avgjørende for pålitelig drift av Wema tankmålersystemer. Kabelen må være tilstrekkelig dimensjonert for å håndtere strømmen som trekkes av enhetene uten betydelig spenningsfall. I marine miljøer bør det brukes fortinnet kobberkabel for å motstå korrosjon. Koblingsskjemaet kan inneholde anbefalinger for kabeltyper og minimum tverrsnitt basert på kabellengde og strømforbruk.

Detaljert Gjennomgang av Typiske Wema Tankmåler Koblingsskjemaer

For å gi en mer praktisk forståelse, vil vi nå se på noen typiske koblingsskjemaer for vanlige Wema tankmålerkonfigurasjoner.

Koblingsskjema for en Resistiv Nivåsensor Koblet til en Analog Måler

Dette er en av de mest grunnleggende konfigurasjonene. Koblingsskjemaet
