Vekselpanel Innvendig: En Omfattende Guide for Den Bevisste Eier

I hjertet av ethvert moderne elektrisk anlegg finner vi vekselpanelet innvendig, ofte referert til som sikringsskapet eller fordelingsskapet. Dette sentrale elementet er kritisk for sikker og effektiv distribusjon av elektrisk energi i boliger, kommersielle bygg og industrielle installasjoner. En dyp forståelse av vekselpanelets funksjon, de ulike komponentene det består av, og prosessene for sikker installasjon og vedlikehold, er essensielt for alle som eier eller forvalter en eiendom. Denne omfattende guiden tar sikte på å gi deg en inngående innsikt i vekselpanel innvendig, fra de grunnleggende prinsippene til avanserte aspekter ved drift og vedlikehold.

Forståelse av Vekselpanelets Grunnleggende Funksjoner

Vekselpanelet innvendig fungerer som et knutepunkt der elektrisk energi fra hovedforsyningen kommer inn og deretter distribueres videre til de ulike elektriske kretsene i bygningen. Hovedoppgaven er å beskytte disse kretsene og tilkoblede apparater mot overbelastning og kortslutninger ved hjelp av sikringer ellerAutomatsikringer. I tillegg til denne primære sikkerhetsfunksjonen, gir vekselpanelet også muligheten for manuell utkobling av individuelle kretser for vedlikehold eller i nødsituasjoner.

De Viktigste Komponentene i et Vekselpanel Innvendig

Et typisk vekselpanel innvendig består av flere nøkkelkomponenter som samhandler for å sikre en trygg og pålitelig strømforsyning:

Hovedbryter

Hovedbryteren er den primære kontrollen for hele det elektriske anlegget. Den tillater total utkobling av strømmen til alle kretser i panelet. Dette er avgjørende ved vedlikeholdsarbeid eller i nødstilfeller.

Automatsikringer (Kretsbrytere)

Automatsikringer, eller effektbrytere, er gjenbrukbare beskyttelsesanordninger som automatisk kobler ut strømmen ved overbelastning eller kortslutning. I motsetning til tradisjonelle smeltesikringer, kan automatsikringer tilbakestilles etter at feilen er korrigert.

Jordfeilbryter (JFB)

Jordfeilbryteren er en livreddende sikkerhetsanordning som overvåker strømbalansen i en krets. Hvis den oppdager en lekkasjestrøm til jord (jordfeil), kobler den umiddelbart ut strømmen for å forhindre elektrisk støt.

Overspenningsvern

Overspenningsvern beskytter det elektriske anlegget og tilkoblede apparater mot skadelige spenningspiker forårsaket av for eksempel lynnedslag eller koblingsoperasjoner i strømnettet.

Koblingsklemmer og Samleskinner

Koblingsklemmer og samleskinner sørger for sikker og organisert tilkobling av ledere og distribusjon av strøm innenfor panelet.

Kabinett

Selve kabinettet beskytter de interne komponentene mot ytre påvirkninger som støv, fuktighet og utilsiktet berøring. Det skal også være dimensjonert for å håndtere varmeutviklingen fra komponentene.

Viktigheten av Korrekt Dimensjonering og Belastningsberegning

En avgjørende faktor for et sikkert og velfungerende vekselpanel innvendig er korrekt dimensjonering og nøyaktig belastningsberegning. Dette innebærer å vurdere det totale strømforbruket til alle elektriske apparater og installasjoner som skal kobles til panelet. Sikringene og de interne komponentene må ha tilstrekkelig kapasitet til å håndtere den forventede belastningen uten å overskrides. Overbelastning kan føre til varmgang, brannfare og funksjonsfeil. Derfor er det essensielt å engasjere en kvalifisert elektriker for å utføre disse beregningene og sikre at vekselpanelet er dimensjonert i henhold til gjeldende normer og forskrifter.

Valg av Riktig Vekselpanel Innvendig for Dine Behov

Utvalget av vekselpanel innvendig er bredt, og det er viktig å velge et panel som er tilpasset de spesifikke behovene til din bolig eller ditt bygg. Faktorer som antall elektriske kretser, forventet maksimal belastning, behov for spesielle funksjoner som smarthusløsninger, og tilgjengelig plass for installasjon, spiller alle en rolle i valgprosessen.

Faktorer som Påvirker Valget av Vekselpanel

Antall Kretser

Behovet for antall elektriske kretser avhenger av størrelsen på boligen eller bygget og antall elektriske apparater og installasjoner. Det er viktig å planlegge for fremtidige behov og eventuelle utvidelser av det elektriske anlegget.

Maksimal Belastning

Den totale maksimale belastningen som vekselpanelet skal håndtere må beregnes nøye. Dette inkluderer samtidig bruk av alle elektriske apparater. Panelets kapasitet og de individuelle sikringenes dimensjonering må være tilpasset denne belastningen.

Type Installasjon (Innfelt eller Påvegg)

Vekselpanel innvendig kan installeres enten innfelt i veggen eller som en påveggmontert enhet. Valget avhenger av estetiske preferanser, bygningskonstruksjon og tilgjengelig plass.

Spesielle Funksjoner og Smarthusintegrasjon

Moderne vekselpanel kan integreres med smarthussystemer for fjernstyring og overvåking av elektriske kretser. Dette kan gi økt komfort og energieffektivitet.

Kapslingsgrad (IP-klasse)

Kapslingsgraden (Ingress Protection) indikerer hvor godt panelet er beskyttet mot inntrengning av faste partikler og vann. Valg av IP-klasse avhenger av hvor panelet skal installeres og de omgivende forholdene.

Normer og Standarder

Alle vekselpanel innvendig som installeres i Norge må oppfylle gjeldende nasjonale og internasjonale normer og standarder for elektriske installasjoner (NEK 400). Dette sikrer et høyt sikkerhetsnivå og korrekt funksjonalitet.

Oversikt over Ulike Typer Vekselpanel Innvendig

Det finnes ulike typer vekselpanel innvendig tilgjengelig på markedet, tilpasset forskjellige bruksområder og behov:

Boligskap

Designet for bruk i private boliger, ofte kompakte og tilpasset et begrenset antall kretser.

Industriskap

Større og mer robuste paneler designet for industrielle anlegg med høyere belastninger og komplekse elektriske systemer.

Fordelingsskap

Brukes for å distribuere strøm videre fra et hovedvekselpanel til underfordelinger i større bygg.

Serviceskap

Inneholder ofte målere, hovedsikringer og annet utstyr fra energileverandøren i tillegg til kundens egne komponenter.

Sikker og Korrekt Installasjon av Vekselpanel Innvendig

Installasjon av et vekselpanel innvendig er en kompleks og sikkerhetskritisk oppgave som kun skal utføres av en kvalifisert elektriker. Feilaktig installasjon kan føre til alvorlige konsekvenser som elektrisk støt, brann og skade på elektrisk utstyr. Følgende er en oversikt over de generelle trinnene i en typisk installasjonsprosess:

Trinn i Installasjonsprosessen

Planlegging og Forberedelse

Elektrikeren vil først vurdere installasjonsstedet, beregne nødvendig kapasitet og dimensjonere panelet i henhold til belastningsberegninger og gjeldende forskrifter.

Montering av Kabinett

Kabinettet monteres sikkert på veggen, enten innfelt eller påvegg. Det er viktig å sikre tilstrekkelig plass for kabling og ventilasjon.

Tilkobling av Hovedstrømforsyning

Hovedstrømkabelen fra energileverandøren kobles til hovedbryteren i panelet.

Montering av Interne Komponenter

Automatsikringer, jordfeilbrytere, overspenningsvern og andre nødvendige komponenter monteres i henhold til koblingsskjema.

Kabling og Tilkobling av Kretser

De forskjellige elektriske kretsene i bygningen kobles til de respektive sikringene i panelet. Korrekt fargekoding og merking av ledere er avgjørende for sikkerhet og feilsøking.

Jording og Utjevning

Jordingssystemet kobles til panelet for å sikre beskyttelse mot jordfeil og potensialforskjeller.

Testing og Kontroll

Etter installasjonen utfører elektrikeren grundige tester for å sikre at alle komponenter fungerer korrekt og at anlegget er sikkert i henhold til forskriftene. Dette inkluderer isolasjonstester, funksjonstester av sikringer og jordfeilbrytere.

Dokumentasjon

Elektrikeren skal utarbeide dokumentasjon som inkluderer koblingsskjema, samsvarserklæring og eventuelle andre relevante papirer.

Viktigheten av Profesjonell Installasjon

Det kan ikke understrekes nok at installasjon av vekselpanel innvendig er en oppgave for fagfolk. Forsøk på egeninstallasjon er farlig og kan føre til alvorlige ulykker og brann. I tillegg er det lovpålagt i de fleste land, inkludert Norge, at elektriske installasjoner skal utføres av autoriserte elektrikere.

Vedlikehold og Periodisk Kontroll av Vekselpanel Innvendig

Selv om et korrekt installert vekselpanel innvendig er relativt vedlikeholdsfritt, er det viktig å gjennomføre periodiske kontroller for å sikre fortsatt sikker og pålitelig drift. Regelmessig vedlikehold kan bidra til å avdekke potensielle problemer før de utvikler seg til alvorlige feil.

Anbefalte Vedlikeholdsrutiner

Visuell Inspeksjon

Gjennomfør jevnlig visuell inspeksjon av vekselpanelet for å se etter tegn på skader, løse koblinger, korrosjon eller unormal varmgang (misforfarging, lukt). Vær spesielt oppmerksom på om det er støv og smuss i panelet, da dette kan påvirke kjølingen og øke risikoen for varmgang.

Funksjonstest av Jordfeilbryter

Jordfeilbryteren bør testes jevnlig (minst to ganger i året) ved å trykke på testknappen. Hvis bryteren ikke kobler ut umiddelbart, må en elektriker kontaktes.

Etterstramming av Koblinger

Over tid kan skrueforbindelser i vekselpanelet løsne seg på grunn av vibrasjoner og temperaturvariasjoner. En kvalifisert elektriker bør periodisk etterstramme disse koblingene for å sikre god kontakt og forhindre varmgang.

Rengjøring av Panelet

Støv og smuss kan isolere komponentene og hindre effektiv varmeavledning. Panelet bør rengjøres forsiktig med en støvsuger eller en tørr klut. Viktig: Sørg for at strømmen er koblet ut før rengjøring innvendig i panelet. Dette er en oppgave for en elektriker.

Kontroll av Merking

Sjekk at all merking av sikringer og kretser er tydelig og korrekt. Dette er viktig for rask identifisering ved feilsøking og vedlikehold.

Periodisk Kontroll av Elektrisk Anlegg

I tillegg til eget vedlikehold, er det anbefalt og i mange tilfeller lovpålagt med periodisk kontroll av hele det elektriske anlegget, inkludert vekselpanelet, utført av en autorisert inspeksjonsinstans. Frekvensen for slik kontroll avhenger av type bygg og bruksområde.

Feilsøking i Vekselpanel Innvendig: Når Problemer Oppstår

Selv med korrekt installasjon og regelmessig vedlikehold, kan det oppstå problemer i et vekselpanel innvendig. Det er viktig å kunne identifisere vanlige symptomer og vite hvordan man skal handle trygt.

Vanlige Problemer og Mulige Årsaker

Sikringer som Går Hyppig

Dette kan indikere overbelastning på kretsen, en defekt i et tilkoblet apparat eller en underliggende feil i den elektriske installasjonen. Unngå å stadig bytte til sikringer med høyere verdi enn anbefalt, da dette kan føre til brannfare.

Jordfeilbryteren Kobler Ut

Dette indikerer en lekkasjestrøm til jord i en av kretsene som er beskyttet av jordfeilbryteren. Feilen kan ligge i selve installasjonen, et defekt apparat eller fuktighet.

Mangler Strøm i Enkelte Kretser

Dette kan skyldes en utløst sikring, en defekt sikring, en løs kobling i panelet eller en feil i selve kretsen.

Unormal Lyd eller Lukt fra Panelet

Susende, knitrende lyder eller en brent lukt fra vekselpanelet er alvorlige varselsignaler som kan indikere varmgang eller kortslutning. Koble umiddelbart ut hovedbryteren og kontakt en elektriker.

Synlig Skade på Komponenter

Sprekker, misfarging eller andre synlige skader på sikringer, brytere eller ledninger i panelet må undersøkes av en elektriker.

Hva Du Kan Gjøre Selv (og Hva Du Absolutt Ikke Bør Gjøre)

Hva Du Kan Gjøre:

• Sjekke om en sikring har gått (automatsikring er i utløst posisjon).
• Forsøke å tilbakestille en automatsikring én gang etter at du har identifisert og koblet fra det aktuelle apparatet.
• Teste jordfeilbryteren jevnlig.
• Utføre visuell inspeksjon av panelet.

Hva Du Absolutt Ikke Bør Gjøre:

• Forsøke å repar

Stikkontakt Baderom Regler: Din Komplett Guide til Sikker Elektrisitet på Badet

Badet er et unikt rom i hjemmet når det gjelder elektrisitet. Kombinasjonen av vann og elektriske apparater krever strengt overhold av forskrifter og sikkerhetstiltak for å forebygge alvorlige ulykker. Denne omfattende guiden tar for seg alle aspekter av stikkontakt baderom regler i Norge, fra de grunnleggende forskriftene til detaljerte instruksjoner om installasjon, bruk og vedlikehold. Vårt mål er å gi deg en dyp forståelse av gjeldende standarder og sikre at ditt baderom er et trygt sted for deg og din familie.

Grunnleggende Sikkerhetsprinsipper for Elektrisitet i Baderom

Før vi dykker ned i de spesifikke reglene for stikkontakter, er det viktig å forstå de overordnede sikkerhetsprinsippene som ligger til grunn for alle elektriske installasjoner på badet. Vann leder elektrisitet svært godt, og risikoen for elektrisk støt er betydelig høyere i våte områder. Derfor er det avgjørende at alle elektriske komponenter er korrekt installert, beskyttet og vedlikeholdt.

• Unngå unødvendig bruk av elektriske apparater: Begrens bruken av elektriske apparater som ikke er spesielt designet for baderom.

• Kontroller ledninger og apparater regelmessig: Sørg for at ledninger ikke er skadet og at apparater fungerer som de skal.
• Bruk jordfeilbryter: En jordfeilbryter er en livredder som raskt kobler ut strømmen ved en jordfeil. Dette er et krav i alle nye elektriske installasjoner på badet.
• Aldri berør elektriske apparater med våte hender: Dette er en grunnleggende sikkerhetsregel som aldri må ignoreres.
• Søk profesjonell hjelp: Elektrisk arbeid på badet skal alltid utføres av en autorisert elektriker. Forsøk aldri å utføre installasjoner eller reparasjoner selv med mindre du har den nødvendige kompetansen og autorisasjonen.

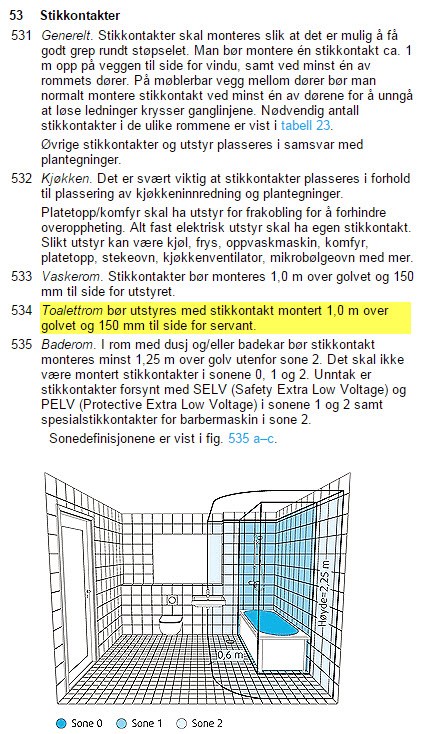

Soneinndeling i Baderom: En Kritisk Faktor for Stikkontaktplassering

For å sikre elektrisk sikkerhet er baderom inndelt i forskjellige soner basert på risikoen for vannsprut og fuktighet. Hver sone har spesifikke krav til elektrisk utstyr og installasjoner, inkludert stikkontakter. Forståelsen av disse sonene er avgjørende for korrekt plassering av stikkontakter.

Sone 0: Det Indre av Badekar eller Dusj

Sone 0 er det området som er direkte utsatt for vann, det vil si innsiden av badekar eller dusjkar. I denne sonen er det strengt forbudt å installere stikkontakter eller andre elektriske installasjoner med unntak av spesielt lavspenningsutstyr som er designet og godkjent for bruk under vann (IPX7 eller høyere). Dette inkluderer for eksempel visse typer boblebadsystemer med lavspenning.

Sone 1: Området Rett Over og Rundt Badekar eller Dusj

Sone 1 strekker seg fra kanten av badekar eller dusjkar og opp til en høyde på 2,25 meter over gulvet, samt horisontalt ut til 60 cm fra dusjhodet ved dusjer uten kar. I denne sonen er det også svært begrenset hva slags elektrisk utstyr som kan installeres. Stikkontakter er generelt ikke tillatt i sone 1. Kun visse typer fastmontert utstyr som er spesielt designet for bruk i denne sonen (med minimum IPX4-klassifisering) og er beskyttet av en jordfeilbryter, kan eventuelt installeres. Eksempler kan være visse typer belysningsarmaturer eller avtrekksvifter som er godkjent for sone 1.

Sone 2: Området Utenfor Sone 1

Sone 2 strekker seg 60 cm horisontalt utenfor sone 1 og opp til en høyde på 2,25 meter over gulvet. I denne sonen er det noe mer fleksibilitet, men fortsatt strenge krav. Stikkontakter er som hovedregel ikke tillatt i sone 2 med mindre de er spesielt beskyttet mot vannsprut (minimum IPX4-klassifisering) og er tilkoblet en jordfeilbryter med en utløserstrøm på maksimalt 30 mA. Det er viktig å merke seg at selv med disse forholdsreglene, anbefales det generelt å plassere stikkontakter utenfor sone 2 hvis mulig.

Sone 3 (Tidligere Utenfor Sone 2): Sikrere Områder i Baderommet

Sone 3 omfatter området som strekker seg 2,4 meter horisontalt utenfor sone 2 og opp til en høyde på 2,25 meter over gulvet. Dette området anses som betydelig mindre utsatt for direkte vannsprut. I sone 3 er det tillatt å installere vanlige stikkontakter (med jord) som er beskyttet av en jordfeilbryter. Selv om kravene er mindre strenge her, er det fortsatt viktig å vurdere plasseringen nøye for å minimere risikoen for utilsiktet kontakt med vann.

Områder Utenfor Sonene

Områder i baderommet som ligger utenfor sone 0, 1, 2 og 3 har de minst restriktive kravene. Her kan vanlige stikkontakter (med jord) installeres, forutsatt at de er beskyttet av en jordfeilbryter. Det er likevel god praksis å tenke sikkerhet først og plassere stikkontakter på steder der de minst sannsynlig kommer i kontakt med vann.

Viktig å merke seg: Tolkningen av soneinndelingen og de tilhørende reglene kan noen ganger være kompleks. Det er derfor essensielt å konsultere en autorisert elektriker for å sikre at alle installasjoner er i samsvar med gjeldende forskrifter.

Detaljerte Regler og Forskrifter for Stikkontakter i Baderom

Basert på soneinndelingen er det spesifikke regler som gjelder for installasjon av stikkontakter i baderom. Disse reglene er utformet for å minimere risikoen for elektrisk støt og brann.

• Generelt forbud i sone 0 og 1: Som nevnt tidligere er stikkontakter strengt forbudt i sone 0 og 1 på grunn av den høye risikoen for direkte kontakt med vann.
• Begrenset tillatelse i sone 2: Stikkontakter kan i visse tilfeller installeres i sone 2, men kun dersom de oppfyller følgende krav:

• De må ha en minimum IPX4-klassifisering, som betyr at de er beskyttet mot vannsprut fra alle retninger.
• De må være tilkoblet en jordfeilbryter med en utløserstrøm på maksimalt 30 mA.

Selv med disse sikkerhetstiltakene anbefales det sterkt å unngå å plassere stikkontakter i sone 2 hvis det er mulig å finne en sikrere plassering utenfor denne sonen.

Det er viktig å understreke at disse reglene er minimumskrav. Det kan være situasjoner der det er fornuftig å ta ytterligere sikkerhetsforanstaltninger, for eksempel ved å velge stikkontakter med høyere IP-klassifisering selv utenfor de definerte sonene.

IP-Klassifisering: Beskyttelse mot Vann og Fremmedlegemer

IP-klassifiseringen (Ingress Protection) er en internasjonal standard som angir graden av beskyttelse et elektrisk apparat har mot inntrenging av faste fremmedlegemer (som støv) og vann. Den består av to sifre: det første sifferet indikerer beskyttelsen mot faste fremmedlegemer, og det andre sifferet indikerer beskyttelsen mot vann.

• IPX0: Ingen beskyttelse mot vann.

• IPX1: Beskyttelse mot dryppende vann.
• IPX2: Beskyttelse mot dryppende vann med apparatet tiltet 15 grader.
• IPX3: Beskyttelse mot sprutende vann (opp til 60 grader fra vertikal).
• IPX4: Beskyttelse mot vannsprut fra alle retninger. Minimumskrav for stikkontakter i sone 2.
• IPX5: Beskyttelse mot vannstråler.
• IPX6: Beskyttelse mot kraftige vannstråler.
• IPX7: Beskyttelse mot nedsenking i vann (inntil 1 meter i 30 minutter). Aktuelt for utstyr i sone 0.
• IPX8: Beskyttelse mot langvarig nedsenking i vann under trykk.

Når du velger stikkontakter til baderommet, er det avgjørende å sjekke IP-klassifiseringen og sørge for at den er tilstrekkelig for den aktuelle sonen der stikkontakten skal installeres. For stikkontakter i sone 2 er IPX4 minimumskravet, mens for stikkontakter utenfor sonene er det generelt ikke et spesifikt krav til IP-klassifisering utover at de skal være egnet for innendørs bruk og beskyttet mot utilsiktet vannsøl.

Jordfeilbryter: En Livsviktig Sikkerhetskomponent

En jordfeilbryter (også kalt RCD eller Residual Current Device) er en elektrisk sikkerhetsanordning som overvåker strømmen i en elektrisk krets. Hvis det oppstår en feil som fører til at strøm lekker til jord (en jordfeil), vil jordfeilbryteren raskt koble ut strømmen og dermed forhindre farlige elektriske støt. I Norge er det et absolutt krav at alle stikkontakter som installeres på badet skal være beskyttet av en jordfeilbryter med en utløserstrøm på maksimalt 30 mA.

Hvordan fungerer en jordfeilbryter?

En jordfeilbryter måler kontinuerlig forskjellen mellom strømmen som går inn i en krets og strømmen som kommer ut. Under normale forhold skal disse strømmene være like. Hvis det oppstår en jordfeil, vil noe av strømmen lekke til jord, og det vil oppstå en ubalanse. Når denne ubalansen overstiger en viss grense (utløserstrømmen, typisk 30 mA for baderom), vil jordfeilbryteren automatisk bryte strømkretsen i løpet av svært kort tid (vanligvis innen 20-30 millisekunder). Denne raske utkoblingen forhindrer at en person som kommer i kontakt med den feilaktige strømmen, får et farlig elektrisk støt.

Viktigheten av regelmessig testing:

Det er viktig å teste jordfeilbryteren regelmessig for å sikre at den fungerer som den skal. De fleste jordfeilbrytere har en testknapp (merket «T» eller «Test»). Ved å trykke på denne knappen skal jordfeilbryteren løse ut og kutte strømmen. Det anbefales å teste jordfeilbryteren minst to ganger i året, og spesielt etter lengre perioder uten bruk eller etter tordenvær. Hvis jordfeilbryteren ikke løser ut når du trykker på testknappen, må du umiddelbart kontakte en autorisert elektriker for inspeksjon og eventuell utskifting.

Installasjon av Stikkont

Optimal Plassering av Stikkontakter: En Omfattende Guide for Sikkerhet og Funksjonalitet i Alle Typer Bygg

En gjennomtenkt plassering av stikkontakter er avgjørende for både sikkerheten og funksjonaliteten i ethvert bygg, enten det dreier seg om private boliger, kommersielle lokaler eller industrielle anlegg. Feil plassering kan ikke bare føre til upraktiske løsninger og behov for skjøteledninger, men også utgjøre en betydelig sikkerhetsrisiko. Denne omfattende guiden tar for seg alle aspekter vedrørende regler, anbefalinger og beste praksis for plassering av stikkontakter, med et særlig fokus på å sikre et trygt og brukervennlig elektrisk anlegg.

Grunnleggende Prinsipper for Sikker og Praktisk Plassering av Stikkontakter

Før vi dykker ned i spesifikke forskrifter og anbefalinger, er det viktig å forstå de grunnleggende prinsippene som ligger til grunn for god stikkontaktplassering. Disse prinsippene handler i stor grad om å balansere sikkerhet, brukervennlighet og estetikk.

Sikkerhet Først: Minimering av Elektriske Farer

Sikkerhet er alltid den høyeste prioriteten når det gjelder elektriske installasjoner. Feilplasserte stikkontakter kan øke risikoen for elektrisk støt, brann og andre farlige situasjoner. Det er derfor avgjørende å overholde gjeldende forskrifter og normer, samt å ta hensyn til potensielle farer i ulike rom og situasjoner.

Unngå Plassering i Nærheten av Vannkilder

Vann og elektrisitet er en farlig kombinasjon. Stikkontakter skal aldri plasseres i umiddelbar nærhet av vasker, dusjer, badekar eller andre vannkilder der det er fare for sprut eller direkte kontakt med vann. Det finnes spesifikke soner i våtrom som definerer hvor elektrisk utstyr kan og ikke kan installeres. Disse sonene er definert i relevante forskrifter og må følges nøye.

Beskyttelse mot Mekanisk Skade

Stikkontakter bør plasseres slik at de er beskyttet mot mekanisk skade. Dette inkluderer steder der de lett kan bli truffet av møbler, dører, eller andre gjenstander. I områder med høy trafikk eller risiko for støt, kan det være hensiktsmessig å bruke beskyttende deksler eller innfelte stikkontakter.

Barnesikring er Essensielt

I hjem med små barn er det obligatorisk å installere stikkontakter med barnesikring. Disse er konstruert slik at det kreves samtidig trykk på to punkter for å sette inn en plugg, noe som forhindrer at barn kan stikke inn gjenstander og få elektrisk støt. Barnesikring bør vurderes i alle rom der barn har tilgang.

Jordfeilbryter for Økt Sikkerhet

Jordfeilbrytere er en viktig sikkerhetskomponent i det elektriske anlegget. De overvåker strømmen som går inn og ut av en krets, og kobler ut strømmen umiddelbart hvis det oppstår en lekkasje til jord. Dette kan forhindre alvorlige elektriske støt. I mange tilfeller er det forskriftsmessig krav om jordfeilbryter på stikkontakter i visse rom, spesielt våtrom og utendørs.

Praktisk Bruk: Tilgjengelighet og Funksjonalitet

I tillegg til sikkerhet, er det viktig at stikkontaktene er plassert på steder som er praktiske for bruken av elektriske apparater. Dette innebærer å vurdere hvordan rommet vil bli brukt, hvor møbler skal plasseres, og hvilke elektriske apparater som vil være i bruk.

Tilstrekkelig Antall Stikkontakter

Et vanlig problem er for få stikkontakter, noe som fører til bruk av skjøteledninger og grenuttak. Dette kan ikke bare være upraktisk, men også øke risikoen for overbelastning og brann. Det er derfor viktig å planlegge for et tilstrekkelig antall stikkontakter i hvert rom, basert på forventet bruk.

Strategisk Plassering i Forhold til Møbler og Utstyr

Stikkontakter bør plasseres slik at de er lett tilgjengelige for de apparatene de skal betjene, uten at ledninger strekker seg over gulv eller er i veien. Tenk på plasseringen av senger, sofaer, skrivebord, kjøkkenbenker og andre faste elementer når du planlegger plasseringen av stikkontaktene.

Høyde over Gulv: Komfort og Tilgjengelighet

Standard høyde for stikkontakter i boliger er vanligvis mellom 30 og 40 cm over ferdig gulv. Dette gir god tilgjengelighet for de fleste apparater og er også praktisk med tanke på støvsuging og rengjøring. I spesielle tilfeller, som for eksempel over kjøkkenbenker, kan det være behov for stikkontakter i andre høyder.

Spesielle Behov: Universell Utforming

Ved planlegging av elektriske installasjoner bør man også ta hensyn til universell utforming, som sikrer at boligen er tilgjengelig og brukervennlig for alle, uavhengig av alder og funksjonsnivå. Dette kan innebære å plassere noen stikkontakter i en høyde som er lett tilgjengelig for personer i rullestol eller med nedsatt bevegelsesevne.

Estetiske Hensyn: Integrering i Interiøret

Selv om sikkerhet og funksjonalitet er viktigst, spiller også estetikken en rolle. Stikkontakter bør helst integreres på en diskret måte i interiøret, uten å virke forstyrrende. Dette kan oppnås ved å velge stikkontakter i passende farger og design, og ved å plassere dem på en gjennomtenkt måte i forhold til veggfarger, gulvlister og andre elementer.

Diskret Plassering og Fargevalg

Ved å velge stikkontakter i nøytrale farger som hvitt eller grått, kan de ofte smelte godt inn i de fleste interiører. I noen tilfeller kan det også være aktuelt å velge stikkontakter med deksler som kan males i samme farge som veggen.

Linjer og Symmetri

Ved plassering av flere stikkontakter i samme område, kan det være lurt å tenke på linjer og symmetri for et mer harmonisk uttrykk. Dette gjelder spesielt i rom der det er synlige stikkontakter på større veggflater.

Detaljerte Regler og Anbefalinger for Plassering av Stikkontakter i Ulike Rom

Nå skal vi se nærmere på spesifikke regler og anbefalinger for plassering av stikkontakter i de ulike rommene i en bolig eller et næringsbygg. Vær oppmerksom på at lokale forskrifter og normer kan variere, og det er alltid viktig å konsultere en kvalifisert elektriker for å sikre at alle installasjoner er i henhold til gjeldende krav.

Stuen: Fleksibilitet for Underholdning og Komfort

Stuen er ofte et sentralt oppholdsrom med mange ulike elektriske apparater, fra TV og lydanlegg til lamper og ladere. Det er derfor viktig å planlegge for et tilstrekkelig antall stikkontakter som er strategisk plassert for å dekke ulike behov.

Rundt Sittegruppen

Det bør være lett tilgjengelige stikkontakter i nærheten av sofaer og stoler for lading av mobile enheter, bruk av bærbare datamaskiner og tilkobling av lamper. Plassering på begge sider av sofaen er ofte en god løsning.

Ved TV-benken og Mediesenteret

For TV, spillkonsoller, lydanlegg og andre medieenheter er det behov for flere stikkontakter bak eller i nærheten av TV-benken. Det kan også være lurt å vurdere skjulte kabelføringer for et ryddigere utseende.

For Gulvlamper og Bordlamper

Planlegg for stikkontakter i hjørner og langs vegger der gulvlamper og bordlamper kan plasseres for å skape god belysning i rommet.

Spesielle Behov: Hjemmekontorløsninger

Dersom stuen også fungerer som hjemmekontor, er det viktig å ha tilstrekkelig med stikkontakter for datamaskin, skjerm, skriver og annet kontorutstyr. Plassering ved skrivebordet er essensielt.

Kjøkkenet: Funksjonalitet og Sikkerhet i Arbeidssonen

Kjøkkenet er et rom med mange elektriske apparater som ofte brukes samtidig. Sikkerhet og praktisk tilgang til strøm er derfor svært viktig.

Over Kjøkkenbenken

Det er vanlig å installere flere stikkontakter over kjøkkenbenken for bruk av små apparater som kaffetrakter, brødrister, mikrobølgeovn og kjøkkenmaskin. Disse bør plasseres i en hensiktsmessig høyde over benkeplaten, vanligvis rundt 15-20 cm.

For Faste Apparater

Større, faste apparater som stekeovn, komfyr, oppvaskmaskin og kjøleskap har ofte egne dedikerte strømtilkoblinger. Plasseringen av disse må planlegges nøye i henhold til apparatenes spesifikasjoner og sikkerhetsforskrifter.

Øyer og Halvøyer

Dersom kjøkkenet har en øy eller halvøy, kan det være behov for stikkontakter også her, for eksempel for bruk av bærbare apparater eller som ladestasjon. Vurder innfelte stikkontakter i benkeplaten for en diskret løsning.

Unngå Plassering i Nærheten av Vasken og Komfyren

Av sikkerhetshensyn bør stikkontakter ikke plasseres for nærme vasken eller komfyren der det er stor risiko for sprut eller varmeutvikling.

Soverommet: Komfort og Praktiske Løsninger

Soverommet er et sted for hvile og avslapning, men også et rom der vi ofte bruker elektroniske enheter som mobiltelefoner, nettbrett og leselamper.

Ved Sengen

Det bør være stikkontakter på begge sider av sengen for nattbordslamper og lading av mobile enheter. Vurder USB-stikkontakter for en praktisk ladeløsning.

Ved Sminkebord og Skrivebord

Dersom det er et sminkebord eller skrivebord på soverommet, er det behov for stikkontakter for belysning og eventuelle elektroniske apparater.

For TV på Veggen

Dersom du planlegger å montere en TV på veggen, bør det installeres stikkontakter bak TV-en for en skjult tilkobling.

Badet: Streng Sikkerhet i Våtsonen

Badet er et våtrom der det gjelder svært strenge regler for elektriske installasjoner. Plassering av stikkontakter må gjøres med stor forsiktighet og i henhold til definerte sikkerhetssoner.

Sikkerhetssoner i Baderom

Baderom er delt inn i forskjellige soner basert på risikoen for vannsprut. I sone 0 (innsiden av badekar eller dusj) er ingen elektrisk utstyr tillatt. I sone 1 (området rett over og inntil badekar/dusj) er kun visse typer fastmontert utstyr tillatt. Stikkontakter er generelt ikke tillatt i sone 0 og 1.

Plassering Utenfor Våtsonene

Stikkontakter kan plasseres i sone 2 (området inntil sone 1 med en radius på 60 cm) og sone 3 (området utenfor sone 2 med en radius på 2,4 meter), men kun dersom de er beskyttet av en jordfeilbryter. Det anbefales likevel å plassere stikkontakter så langt unna vannkilder som mulig.

Kun for Spesifikke Formål

Stikkontakter på badet brukes primært for apparater som hårføner, barbermaskin og elektrisk tannbørste. Antallet bør holdes til et minimum, og de bør være plassert på sikre steder, for eksempel ved siden av vasken i god avstand fra vannkranen.

Krav til IP-Klassifisering

Elektrisk utstyr som installeres på badet må ha en passende IP-klassifisering (Ingress Protection) som angir graden av beskyttelse mot inntrengning av vann og faste partikler.

Entré og Gang: Praktisk for Hverdagsbruk

Entré og gang er ofte gjennomgangsområder, men det kan likevel være behov for stikkontakter for ulike formål.

For Støvsuger og Andre Apparater

En lett tilgjengelig stikkontakt i entréen eller gangen kan være praktisk for støvsuging og bruk av andre rengjøringsapparater.

For Ladere og Belysning

Det kan også være nyttig med stikkontakter for lading av mobile enheter eller tilkobling av vegglamper og dekorativ belysning.

Arbeidsrom og Hjemmekontor: Funksjonalitet for Produktivitet

I et arbeidsrom eller hjemmekontor er det behov for flere stikkontakter for datamaskin, skjermer, skriver, lamper og annet kontorutstyr.

Ved Skrivebordet

Sørg for tilstrekkelig med stikkontakter lett tilgjengelig på eller i nærheten av skrivebordet. Vurder også stikkontakter med USB-porter for enkel lading av mobile enheter.

For Periferutstyr

Planlegg for stikkontakter for eventuelle eksterne harddisker, skannere og annet periferutstyr.

Kabelhåndtering

For å unngå rot med ledninger, kan det være lurt å vurdere løsninger for kabelhåndtering, som for eksempel kabelkanaler eller stikkontakter med integrert kabelboks.

Tekniske Rom og Bod: For Teknisk Utstyr og Verktøy

Tekniske rom som vaskerom, fyrrom og boder har ofte behov for stikkontakter for ulike tekniske installasjoner og verktøy.

For Vaskemaskin og Tørketrom

Forstå Viktigheten av et Jordet Elektrisk Anlegg

Et jordet elektrisk anlegg representerer en fundamental forbedring i sikkerheten og funksjonaliteten til ditt elektriske system sammenlignet med et ujordet anlegg. Mens ujordede systemer i sin tid var vanlige, har utviklingen innen elsikkerhet og moderne elektronikk gjort jordede anlegg til standarden for å minimere risikoen for elektriske støt og brann. Denne artikkelen vil gi deg en omfattende forståelse av hvorfor en oppgradering er viktig, prosessen involvert, og de langsiktige fordelene for din bolig eller eiendom.

Hva er et Ujordet Elektrisk Anlegg?

I et ujordet (IT) nett, er ingen av lederne i strømnettet direkte koblet til jord. Dette betyr at ved en enkel jordfeil, vil ikke strømmen nødvendigvis brytes umiddelbart. I stedet kan feilen forårsake en potensialforskjell mellom utsatte ledende deler og jord, noe som kan utgjøre en betydelig fare for elektrisk støt dersom en person kommer i kontakt med både den feilaktige delen og jord samtidig. Selv om ujordede anlegg ofte har isolasjonsovervåking som varsler om feil, krever de manuell feilsøking og utbedring, og gir ingen umiddelbar beskyttelse mot direkte berøring ved en første feil.

Hva er et Jordet Elektrisk Anlegg?

Et jordet (TN) nett, derimot, har en direkte forbindelse mellom systemets nøytralleder og jord (TN-C eller TN-S), eller separate ledere for nøytral og jord (TN-S). Denne jordingen sikrer at ved en jordfeil oppstår en høy feilstrøm som raskt vil aktivere en overstrømsvern (sikring eller effektbryter) eller en jordfeilbryter (jordfeilautomat), og dermed koble ut strømmen og minimere risikoen for alvorlige skader eller dødsfall. Jordede anlegg gir en betydelig forbedring i sikkerheten, spesielt i hjem med barn eller eldre, og er avgjørende for sikker drift av moderne elektronisk utstyr som er følsomt for spenningsvariasjoner og støy.

De Økende Risikoene Ved Å Opprettholde et Ujordet Anlegg

Selv om ujordede anlegg kanskje var tilstrekkelige i eldre boliger med enklere elektriske installasjoner, representerer de en økende sikkerhetsrisiko i moderne hjem fylt med et bredt spekter av elektriske apparater og elektronikk. Disse risikoene inkluderer:

• Økt fare for elektrisk støt: Ved en isolasjonsfeil i et ujordet anlegg kan spenning oppstå på utsatte metalldeler uten at strømmen umiddelbart kobles ut. Berøring av disse delene samtidig som man er i kontakt med jord kan føre til alvorlige, til og med dødelige, elektriske støt.
• Manglende beskyttelse fra jordfeilbrytere: Jordfeilbrytere, som er en kritisk sikkerhetskomponent i moderne elektriske anlegg, fungerer ikke effektivt i ujordede systemer. Disse enhetene overvåker strømmen som går inn og ut av en krets, og kobler raskt ut strømmen dersom det oppstår en lekkasjestrøm til jord, noe som indikerer en farlig situasjon.
• Sårbarhet for overspenning: Moderne elektronikk er ofte svært følsom for spenningsvariasjoner og overspenninger. Jordede anlegg, spesielt når de er kombinert med overspenningsvern, gir en bedre beskyttelse mot skader forårsaket av lynnedslag eller andre transienter i strømnettet.
• Problemer med moderne apparater: Mange moderne elektriske apparater er designet for bruk i jordede anlegg. Bruk av disse apparatene i et ujordet system kan føre til funksjonsfeil, redusert levetid, og i verste fall utgjøre en sikkerhetsrisiko.
• Økte krav fra forskrifter og forsikringsselskaper: Elektriske forskrifter blir stadig strengere når det gjelder sikkerhet. Mange forsikringsselskaper kan også stille strengere krav til boliger med ujordede anlegg, noe som kan påvirke forsikringspremier eller til og med dekning ved skader.

Fordelene Ved Å Oppgradere Til et Jordet Elektrisk Anlegg

En oppgradering fra et ujordet til et jordet elektrisk anlegg gir en rekke betydelige fordeler, hvorav den viktigste er en markant forbedring i elsikkerheten. Andre viktige fordeler inkluderer:

• Forbedret sikkerhet mot elektrisk støt: Jordingen sikrer at feilstrømmer raskt ledes til jord, og at overstrømsvern eller jordfeilbrytere kobler ut strømmen, noe som reduserer risikoen for alvorlige personskader betydelig.
• Mulighet for bruk av jordfeilbrytere: Med et jordet anlegg kan du installere jordfeilbrytere som gir en ekstra beskyttelse mot jordfeil og indirekte berøring. Dette er spesielt viktig i våtrom og andre områder med økt risiko for fuktighet.
• Beskyttelse mot overspenning: Et jordet anlegg, kombinert med et adekvat overspenningsvern, bidrar til å beskytte sensitiv elektronikk mot skader forårsaket av lynnedslag og andre overspenninger i nettet.
• Sikrer korrekt funksjon av moderne apparater: Mange moderne apparater krever en jordforbindelse for å fungere korrekt og sikkert. En oppgradering sikrer kompatibilitet og optimal ytelse.
• Øker boligens verdi og attraktivitet: En moderne og sikker elektrisk installasjon er et viktig salgsargument og kan øke boligens verdi. Potensielle kjøpere vil ofte prioritere boliger med oppdaterte elektriske systemer.
• Oppfyller gjeldende forskrifter: Oppgradering til et jordet anlegg sikrer at din bolig oppfyller de nyeste sikkerhetsstandardene og forskriftene for elektriske installasjoner.
• Potensielt lavere forsikringspremier: Noen forsikringsselskaper kan tilby reduserte premier for boliger med moderne og sikre elektriske anlegg.

Prosessen Med Å Oppgradere Fra Ujordet Til Jordet Anlegg

Oppgraderingen fra et ujordet til et jordet elektrisk anlegg er en omfattende prosess som må utføres av en kvalifisert elektriker. Det er viktig å ikke forsøke å utføre denne typen arbeid selv, da feil installasjon kan føre til alvorlige sikkerhetsrisikoer. Her er en oversikt over de typiske trinnene i prosessen:

Trinn 1: Risikovurdering og Planlegging

Det første steget innebærer en grundig risikovurdering av det eksisterende elektriske anlegget. Elektrikeren vil inspisere ledninger, koblingspunkter, sikringsskap og andre komponenter for å vurdere anleggets tilstand og identifisere eventuelle eksisterende feil eller mangler. Basert på denne vurderingen vil elektrikeren utarbeide en detaljert plan for oppgraderingen, inkludert nødvendige materialer, arbeidstimer og en kostnadsoversikt. Det er viktig å diskutere dine spesifikke behov og ønsker med elektrikeren i denne fasen.

Trinn 2: Utarbeidelse av Dokumentasjon og Søknader

I mange tilfeller vil en oppgradering av det elektriske anlegget kreve dokumentasjon og eventuelt søknader til lokale myndigheter eller nettselskapet. Elektrikeren vil være ansvarlig for å utarbeide nødvendige tegninger og skjemaer, samt å håndtere eventuelle søknadsprosesser. Dette sikrer at arbeidet utføres i henhold til gjeldende forskrifter og standarder.

Trinn 3: Installasjon av Jordingssystem

Hjertet i en oppgradering til et jordet anlegg er installasjonen av et jordingssystem. Dette innebærer vanligvis å etablere en jordelektrode i bakken utenfor boligen, som deretter kobles til sikringsskapet via en jordleder. Jordelektroden sørger for en sikker vei for feilstrømmer til å ledes ned i bakken. I noen tilfeller, spesielt i tettbebygde områder, kan det være nødvendig å benytte alternative løsninger for jording i samråd med nettselskapet.

Trinn 4: Oppgradering av Sikringsskapet

Sikringsskapet må ofte oppgraderes for å tilpasses det nye jordede systemet. Dette kan innebære installasjon av nye jordfeilbrytere (jordfeilautomater) for enkelte eller alle strømkretser, samt eventuelt utskifting av eksisterende overstrømsvern (sikringer eller effektbrytere) for å sikre korrekt funksjon i det jordede systemet. Elektrikeren vil også sørge for korrekt merking av alle komponenter i sikringsskapet.

Trinn 5: Trekking av Nye Ledninger og Tilpasning av Eksisterende Kretser

I mange eldre boliger kan det være nødvendig å trekke nye ledninger med en dedikert jordleder for å sikre at alle stikkontakter og lysarmaturer er korrekt jordet. I noen tilfeller kan eksisterende kretser tilpasses, men dette må vurderes nøye av elektrikeren for å sikre at det oppfyller gjeldende sikkerhetskrav. Dette kan innebære utskifting av to-leder kabler med tre-leder kabler.

Trinn 6: Montering av Jordede Stikkontakter og Utstyr

Alle stikkontakter som skal benyttes i det jordede anlegget må være av jordet type. Elektrikeren vil sørge for å bytte ut alle eksisterende ujordede stikkontakter med jordede varianter. Eventuelle fastmonterte elektriske apparater vil også bli koblet til det jordede systemet på en sikker og forskriftsmessig måte.

Trinn 7: Testing og Kontroll

Etter at installasjonsarbeidet er fullført, vil elektrikeren utføre grundige tester og kontroller av det nye jordede anlegget. Dette inkluderer måling av jordmotstand, testing av jordfeilbrytere og overstrømsvern, samt kontroll av alle koblinger og installasjoner. Formålet med testingen er å sikre at anlegget fungerer korrekt og er trygt i bruk.

Trinn 8: Dokumentasjon og Overlevering

Til slutt vil elektrikeren utarbeide dokumentasjon på det utførte arbeidet, inkludert en installasjonsrapport og eventuelle samsvarserklæringer. Denne dokumentasjonen er viktig for din egen oversikt, for eventuelle fremtidige arbeider på anlegget, og kan også være påkrevd av forsikringsselskaper eller ved salg av boligen. Elektrikeren vil også gi deg en grundig gjennomgang av det nye anlegget og svare på eventuelle spørsmål du måtte ha.

Viktige Faktorer Å Vurdere Ved Oppgradering

Før du starter prosessen med å oppgradere ditt elektriske anlegg, er det flere viktige faktorer du bør vurdere:

Kostnader Knyttet Til Oppgraderingen

Kostnadene ved en oppgradering fra ujordet til jordet anlegg kan variere betydelig avhengig av flere faktorer, inkludert størrelsen på boligen, omfanget av det eksisterende anlegget, behovet for nye ledninger, og kompleksiteten i installasjonen av jordingssystemet. Det er viktig å innhente tilbud fra flere kvalifiserte elektrikere for å få en god oversikt over de forventede kostnadene. Husk at den billigste løsningen ikke alltid er den beste, spesielt når det gjelder sikkerhet. Fokuser på å velge en seriøs og kompetent elektriker med gode referanser.

Tidsramme for Arbeidet

Tiden det tar å gjennomføre en oppgradering vil også variere basert på omfanget av arbeidet. En mindre leilighet kan kanskje oppgraderes på noen få dager, mens en større bolig med behov for omfattende ledningsarbeid kan ta en uke eller mer. Diskuter tidsrammen med elektrikeren på forhånd, slik at du kan planlegge eventuelle nødvendige forberedelser eller alternative boarrangementer.

Valg av Elektriker

Det er avgjørende å velge en autorisert og kvalifisert elektriker for å utføre oppgraderingen. Sjekk elektrikerens godkjenninger og be om referanser fra tidligere jobber. En seriøs elektriker vil kunne gi deg en detaljert plan, et skriftlig tilbud, og svare på alle dine spørsmål. Ikke nøl med å stille spørsmål og forsikre deg om at du føler deg trygg på elektrikerens kompetanse.

Behov for Midlertidig Strømstans

Under deler av oppgraderingsprosessen vil det være nødvendig å koble ut strømmen. Elektrikeren vil informere deg om dette på forhånd og forsøke å minimere periodene uten strøm. Det kan være lurt å planlegge for dette, spesielt hvis du er avhengig av elektrisk utstyr for helsemessige årsaker eller har hjemmekontor.

Eventuelle Bygningsmessige Tilpasninger

I noen tilfeller kan oppgraderingen kreve mindre bygningsmessige tilpasninger, for eksempel for å trekke nye ledninger eller installere jordelektroden. Elektrikeren vil informere deg om dette på forhånd og eventuelt koordinere med andre håndverkere dersom det er behov for det.

Tekniske Detaljer og Forskjeller Mellom Ujordet (IT) og Jordet (TN) Nett

For å dypere forstå viktigheten av en oppgradering, er det nyttig å se nærmere på de tekniske forskjellene mellom ujordede (IT) og jordede (TN) elektriske nett.

Ujordet Nett (IT-nett)

I et isolasjonssystem (IT-nett) er ingen av de aktive lederne (faseledere eller nøytralleder, hvis tilstede) direkte koblet til jord. Strømkilden (transformator eller generator) har enten ingen jordforbindelse, eller en høyimpedansforbindelse via en impedans. Dette systemet er designet slik at en enkel jordfeil ikke skal føre til utkobling av strømmen. I stedet vil det oppstå en liten feilstrøm som ikke er tilstrekkelig til å aktivere overstrømsvern. Fordelen med dette systemet er at driften kan fortsette selv ved en første jordfeil, noe som er kritisk i visse industrielle eller medisinske applikasjoner hvor en plutselig strømstans kan være farlig. Imidlertid krever et IT-nett isolasjonsovervåking som kontinuerlig måler isolasjonsresistansen i an
