Støpeplate og Ringmur i Ett: Den Ultimative Guiden for Solid Grunnarbeid

Et solid og pålitelig fundament er selve hjertet i ethvert byggeprosjekt. Uansett om du planlegger å reise en koselig hytte, en funksjonell garasje eller ditt drømmehus, vil et korrekt utført grunnarbeid med en kombinert støpeplate og ringmur sikre stabilitet, lang levetid og beskyttelse mot de utfordringene det nordiske klimaet kan by på. I denne omfattende guiden tar vi deg gjennom hver eneste detalj av prosessen, fra de innledende planene til den endelige finishen. Vårt mål er å gi deg den innsikten og kunnskapen som er nødvendig for å sikre et førsteklasses resultat, enten du velger å utføre arbeidet selv eller samarbeide med profesjonelle.

Hva er en Kombinert Støpeplate og Ringmur?

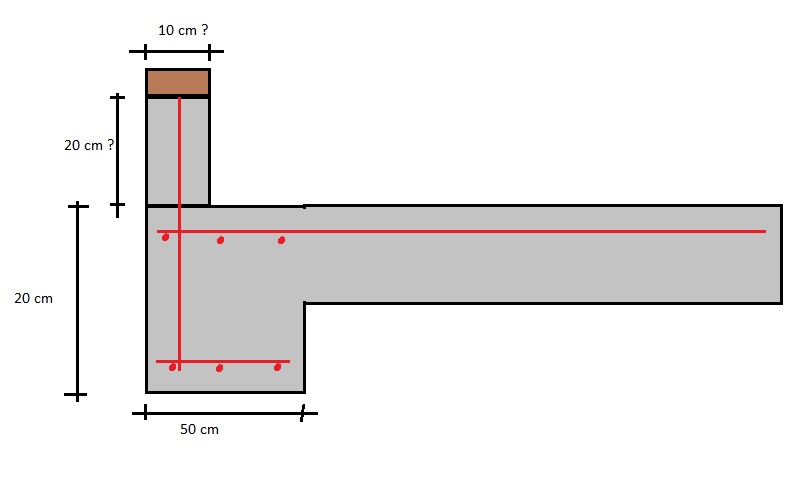

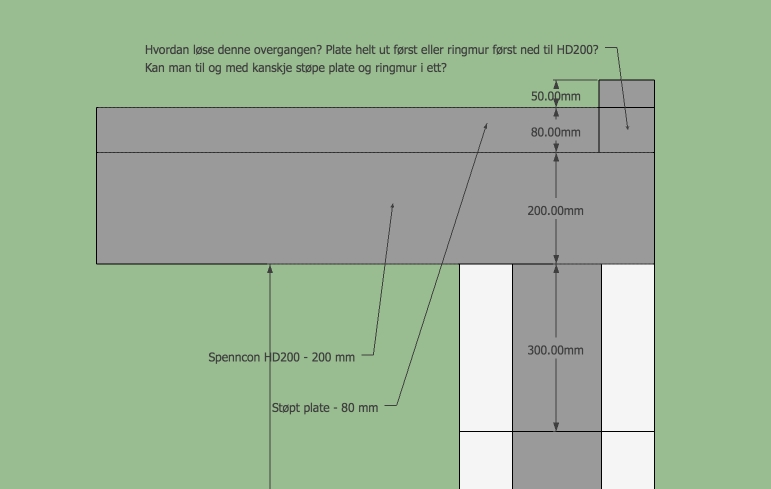

Tradisjonelt har fundamentering ofte involvert separate prosesser for ringmur og gulvkonstruksjon. En ringmur er en bærende konstruksjon som danner ytterkanten av bygget og overfører lasten fra veggene ned til bakken. En støpeplate er en armert betongplate som fungerer som gulv og hviler enten på bakken eller på et isolerende lag innenfor ringmuren. Konseptet med støpeplate og ringmur i ett integrerer disse to elementene i en sammenhengende konstruksjon. Dette innebærer at ringmuren støpes samtidig med gulvplaten, noe som gir en sterkere og mer energieffektiv løsning med færre kuldebroer og en raskere byggeprosess.

Fordelene med en Integrert Løsning

Valget av en kombinert støpeplate og ringmur kommer med en rekke betydelige fordeler som kan påvirke både byggeprosessen og boligens langsiktige ytelse:

• Økt Styrke og Stabilitet: Den monolittiske konstruksjonen gir en eksepsjonell strukturell integritet som fordeler belastningen jevnt og reduserer risikoen for setningsskader.
• Færre Kuldebroer: Integrasjonen eliminerer mange av de tradisjonelle kuldebroene som kan oppstå i overgangen mellom ringmur og gulv, noe som resulterer i lavere energiforbruk og et bedre inneklima.
• Raskere Byggetid: Ved å kombinere to prosesser i én, kan man spare betydelig tid i byggefasen, noe som igjen kan redusere de totale kostnadene.
• Bedre Tetthet mot Fukt og Radon: En kontinuerlig betongkonstruksjon gir en mer effektiv barriere mot fuktighet fra grunnen og inntrengning av radon.
• Enklere Montering av Vegger: En rett og jevn overflate gjør det enklere og mer nøyaktig å montere yttervegger.
• Redusert Materialbruk: I noen tilfeller kan den integrerte løsningen optimalisere materialbruken sammenlignet med separate konstruksjoner.

Detaljert Planlegging av Prosjektet

Et grundig forarbeid er essensielt for et vellykket resultat. Før du i det hele tatt begynner å tenke på forskaling og betong, må du gjennomføre en detaljert planleggingsfase. Dette inkluderer blant annet:

Geoteknisk Undersøkelse

En geoteknisk undersøkelse er et kritisk første skritt. Denne undersøkelsen vil gi deg viktig informasjon om grunnforholdene på byggeplassen, inkludert jordtype, bæreevne, grunnvannstand og eventuell risiko for setninger eller andre geologiske utfordringer. Resultatene av denne undersøkelsen vil være avgjørende for dimensjoneringen av fundamentet og valg av riktige materialer og konstruksjonsmetoder.

Arkitekttegninger og Prosjektering

Detaljerte arkitekttegninger og en grundig prosjektering er neste steg. Disse dokumentene vil definere nøyaktige mål og dimensjoner for bygget, plassering av vegger og laster som fundamentet må tåle. En konstruksjonsingeniør vil på bakgrunn av de geotekniske undersøkelsene og arkitekttegningene utarbeide detaljerte beregninger for armering, betongkvalitet og dimensjonering av både ringmur og støpeplate. Dette sikrer at fundamentet er sterkt nok til å bære hele konstruksjonen på en sikker måte.

Søknader og Tillatelser

Før du kan starte selve byggearbeidet, må du sørge for å ha alle nødvendige søknader og tillatelser fra kommunen i orden. Dette kan inkludere byggesøknad og eventuelle andre tillatelser knyttet til grunnarbeid og terrenginngrep. Det er viktig å sette seg inn i de lokale forskriftene og sørge for at all dokumentasjon er komplett og innsendt i god tid.

Utarbeidelse av Detaljert Arbeidsbeskrivelse og Tidsplan

En detaljert arbeidsbeskrivelse vil definere hver enkelt arbeidsoppgave som skal utføres, hvilke materialer som skal brukes og hvilke kvalitetsstandarder som skal følges. En realistisk tidsplan er også viktig for å sikre en effektiv og koordinert byggeprosess. Denne bør inkludere alle faser av arbeidet, fra utgraving til ferdig støpt plate.

Budsjett og Kostnadsoverslag

Et nøyaktig budsjett er avgjørende for å unngå uforutsette kostnader. Innhent tilbud fra flere leverandører på materialer og eventuell arbeidskraft. Ta høyde for alle kostnader knyttet til prosjektet, inkludert geoteknisk undersøkelse, prosjektering, søknadsgebyrer, materialer (betong, armering, isolasjon, forskalingsmateriell), leie av utstyr og eventuell ekstern arbeidskraft.

Forberedelse av Byggeplassen

Når planleggingsfasen er fullført, er det tid for å forberede selve byggeplassen. Dette innebærer flere viktige steg:

Oppmerking og Utstikking

Ved hjelp av arkitekttegningene skal bygningens nøyaktige plassering og omriss markeres på tomten. Dette gjøres vanligvis ved hjelp av målebånd, vaterpass og merkepinner. Det er kritiskt viktig at oppmerkingen er nøyaktig for å sikre at fundamentet får de korrekte dimensjonene og vinklene.

Utgraving

Deretter må grunnlaget graves ut til riktig dybde i henhold til prosjekteringen. Dybden vil avhenge av telefarenhet i området, jordtype og eventuell behov for frostsikring. Massene som graves ut må deponeres på en forskriftsmessig måte. Ved behov for sprengning eller andre spesialarbeider, må dette planlegges og utføres av kvalifisert personell.

Avretting og Komprimering

Bunnen av utgravingen må avrettes og komprimeres for å sikre et stabilt underlag for fundamentet. Dette gjøres vanligvis ved hjelp av vibratorplate eller valse. Et jevnt og godt komprimert underlag er viktig for å unngå setninger i fremtiden.

Drenering

Et godt dreneringssystem er essensielt for å lede bort overflatevann og grunnvann fra fundamentet. Dette bidrar til å forhindre fuktskader og et sunt inneklima. Dreneringsrør legges vanligvis rundt hele fundamentet i et lag med drenasjesingel og ledes til et egnet avløpspunkt.

Radonsperre (Ved Behov)

I områder med høy radonkonsentrasjon i grunnen, er det nødvendig å installere en radonsperre. Dette er en tett membran som legges under støpeplaten for å hindre at radongass trenger inn i boligen. Radonsperren må monteres korrekt og tettes nøye rundt gjennomføringer.

Isolasjon

Isolasjon under støpeplaten og på utsiden av ringmuren er viktig for å redusere varmetapet til grunnen og forbedre energieffektiviteten til bygget. Isolasjonsmaterialer som EPS (ekspandert polystyren) eller XPS (ekstrudert polystyren) brukes ofte. Tykkelsen på isolasjonen vil avhenge av energistandarder og lokale forskrifter.

Forskaling av Ringmuren

Forskalingen er en midlertidig konstruksjon som gir betongen den ønskede formen mens den herder. For ringmuren innebærer dette å bygge vegger som definerer ytterkantene av fundamentet.

Materialer for Forskaling

Vanlige materialer for forskaling inkluderer tre (forskalingsbord, finerplater), stål eller plastsystemer. Valg av materiale avhenger av omfanget av prosjektet, ønsket overflatekvalitet og tilgjengelighet. For mindre prosjekter er treforskaling ofte et kostnadseffektivt alternativ.

Montering av Forskalingen

Forskalingen må monteres nøyaktig og stabilt i henhold til målene i prosjekteringen. Det er viktig at forskalingsveggene er rette, i vater og godt avstivet for å tåle trykket fra den ferske betongen. Diagonalstag og tverrbjelker brukes for å sikre stabiliteten. Inner- og yttervegger i forskalingen må holdes sammen med forskalingsstag eller -wire. Sørg for at alle skjøter er tette for å unngå lekkasje av betong.

Kontroll av Mål og Vinkler

Før støping må alle mål og vinkler kontrolleres nøye en siste gang. Sjekk at diagonalene er like lange for å sikre rette vinkler og at høyden på forskalingen er korrekt. Eventuelle feil må korrigeres før betongen helles i.

Overflatebehandling av Forskalingen

For å sikre en glatt overflate på den ferdige ringmuren og for å gjøre det lettere å fjerne forskalingen, kan innsiden av forskalingsveggene behandles med forskalingsolje eller en annen slippvæske. Dette hindrer at betongen fester seg til forskalingen.

Armering av Støpeplaten og Ringmuren

Armeringen er stålstenger eller armeringsnett som legges inn i betongen for å øke dens strekkfasthet og forhindre sprekkdannelser. Riktig armering er avgjørende for fundamentets bæreevne og lang levetid.

Typer Armering

Vanlige typer armering inkluderer armeringsstenger (ribbet stål) i ulike dimensjoner og armeringsnett (sveiset armeringsmatte) med forskjellige maskevidder og trådtykkelser. Valg av armeringstype og dimensjonering bestemmes av konstruksjonsberegningene.

Klipping og Bøying av Armering

Armeringsstengene må klippes og bøyes i henhold til armeringsplanen. Dette kan gjøres manuelt med spesialverktøy eller maskinelt. Nøyaktige mål og vinkler er viktig for at armeringen skal fungere optimalt.

Montering av Armeringen i Ringmuren

Armeringsstengene i ringmuren plasseres vertikalt og horisontalt i henhold til armeringsplanen. De skal bindes sammen i krysningspunktene med bindetråd for å sikre at de holder seg på plass under støpingen. Det er viktig å sørge for tilstrekkelig betongoverdekning rundt armeringen for å beskytte den mot korrosjon. Dette sikres ved hjelp av distanseklosser eller -holdere.

Montering av Armeringen i Støpeplaten

Armeringsnett rulles ut og overlapper i henhold til spesifikasjonene i armeringsplanen. Nettene bindes sammen med bindetråd. Også her er det viktig å bruke distanseklosser for å sikre korrekt plassering av armeringen innenfor betongplaten. Avstanden fra bunnen av platen til det nederste armeringsnettet og avstanden fra toppen av platen til det øverste armeringsnettet (ved eventuell dobbel armering) skal være i henhold til beregningene.

Kontroll av Armeringen

Før støping må all armering kontrolleres nøye. Sjekk at type, dimensjoner, antall og plassering stemmer overens med armeringsplanen. Kontroller også at overlapper er korrekte og at betongoverdekningen er tilstrekkelig. Eventuelle feil eller mangler må utbedres før støpingen starter.

Innfestninger og Gjennomføringer

Dersom det er behov for innfestninger for vegger, søyler eller andre konstruksjonselementer, må disse plasseres og festes til armeringen før støping. Det samme gjelder for rør og kabler som skal støpes inn i fundamentet. Sørg for at alle gjennomføringer er tette for å unngå lekkasjer og inntrengning av fukt eller radon.

Støping av Betongen

Støpingen er en kritisk fase som krever nøyaktighet og god planlegging. Det er viktig å ha tilstrekkelig med folk og utstyr tilgjengelig for å utføre støpingen effektivt og uten unødvendige forsinkelser.

Bestilling og Levering av Betong

Betongen må bestilles i riktig kvalitet og mengde i henhold til prosjekteringen. Avtal leveringstidspunkt som passer med fremdriften på byggeplassen. Sørg for god tilkomst for betongbilen og ha nødvendig utstyr for lossing og transport av betongen på plass (f.eks. trillebår, pumpe).

Utstyr for Støping

Du vil trenge egnet utstyr for å håndtere betongen, inkludert trillebårer, spader, river, vibrator (for å fjerne luftbobler og sikre god komprimering), slanger eller renner (ved bruk av betongpumpe) og verneutstyr for
