Samtidighetsfaktor NEK 400: Den Ultimative Guiden for Korrekt Dimensjonering av Elektriske Anlegg

I hjertet av sikker og effektiv elektrisk installasjon ligger en fundamental forståelse og korrekt anvendelse av samtidighetsfaktor, spesielt som definert og veiledet av den norske elektrotekniske normen NEK 400. Denne artikkelen er en dyptgående utforskning av dette kritiske konseptet, utformet for å gi både erfarne elektrikere, ingeniører, og de som er nye innenfor feltet, en omfattende innsikt i hvordan man nøyaktig beregner og implementerer samtidighetsfaktor i ulike typer elektriske anlegg. Vårt mål er å ikke bare forklare teorien bak, men også å gi praktiske eksempler og veiledning som sikrer at dine elektriske installasjoner er både sikre, pålitelige og optimalt dimensjonert for det faktiske effektbehovet.

Hva er Samtidighetsfaktor og Hvorfor er det Essensielt i NEK 400?

Samtidighetsfaktor (også referert til som bruksfaktor eller belastningsfaktor i visse kontekster, selv om det er viktige distinksjoner) er en dimensjoneringsfaktor som tar hensyn til at ikke alle elektriske apparater og utstyr i en installasjon vil være i bruk samtidig med sin maksimale merkestrøm. Den representerer forholdet mellom den maksimale effekt som faktisk forventes å bli brukt samtidig, og den totale summerte merkestrømmen til alle tilkoblede enheter. Å ignorere eller feilberegne samtidighetsfaktoren kan føre til enten overdimensjonerte installasjoner, som er kostbare og ineffektive, eller underdimensjonerte anlegg, som kan resultere i overbelastning, varmgang og i verste fall brannfare. NEK 400 legger stor vekt på korrekt anvendelse av samtidighetsfaktor for å sikre både sikkerhet og økonomi i elektriske installasjoner.

Definisjonen av Samtidighetsfaktor i Kontekst av NEK 400

I henhold til NEK 400, er samtidighetsfaktoren en koeffisient som multipliseres med den summerte installerte effekten for å bestemme det dimensjonerende effektbehovet. Denne faktoren er alltid mindre enn eller lik 1, og reflekterer sannsynligheten for at en gitt andel av den totale installerte lasten vil være i drift samtidig. Verdien av samtidighetsfaktoren varierer betydelig avhengig av typen installasjon (f.eks. bolig, kontor, industri), antall og type elektriske apparater, og hvordan disse typisk brukes. NEK 400 gir veiledende verdier for samtidighetsfaktor i ulike applikasjoner, men understreker også viktigheten av å vurdere de spesifikke bruksmønstrene for det aktuelle anlegget.

Sikkerhet og Økonomi: De Doble Fordelene ved Korrekt Anvendelse

Korrekt anvendelse av samtidighetsfaktor i henhold til NEK 400 er avgjørende for å oppnå to primære mål: sikkerhet og økonomi. Ved å dimensjonere elektriske anlegg basert på det reelle, forventede samtidige effektbehovet, unngår man overbelastning av kabler, vern og annet utstyr. Dette reduserer risikoen for varmgang, kortslutning og brann. Samtidig bidrar en nøyaktig beregning av samtidighetsfaktoren til å unngå unødvendig overdimensjonering av komponenter, noe som igjen resulterer i lavere investeringskostnader, reduserte tap i ledningsnettet og en mer energieffektiv drift av anlegget. NEK 400 fremhever viktigheten av en balansert tilnærming som ivaretar begge disse aspektene.

Grunnleggende Prinsipper for Beregning av Samtidighetsfaktor i NEK 400

Beregningen av samtidighetsfaktor i henhold til NEK 400 involverer en systematisk tilnærming som tar hensyn til flere nøkkelfaktorer. Selv om NEK 400 gir veiledende tabeller og retningslinjer, er det viktig å forstå de underliggende prinsippene for å kunne gjøre velinformerte vurderinger, spesielt i komplekse installasjoner hvor standardverdiene kanskje ikke er direkte anvendelige. De grunnleggende prinsippene inkluderer identifisering av alle elektriske laster, vurdering av deres individuelle effektbehov, analyse av sannsynligheten for samtidig bruk, og anvendelse av relevante faktorer fra NEK 400 eller egne beregninger basert på forventet bruk.

Identifisering og Kategorisering av Elektriske Laster

Det første steget i beregningen av samtidighetsfaktor er en grundig identifisering og kategorisering av alle elektriske laster i installasjonen. Dette inkluderer alt fra belysning og stikkontakter til faste installasjoner som varmtvannsberedere, elektriske ovner, pumper og maskiner. For hver last må man fastslå dens nominelle effekt (oppgitt i watt eller kilowatt) og dens typiske bruksmønster. NEK 400 skiller ofte mellom ulike typer laster, for eksempel kontinuerlige laster (som forventes å være i drift over lengre perioder) og periodiske eller kortvarige laster (som brukes sjeldnere eller i korte intervaller). Denne kategoriseringen er viktig fordi den påvirker vurderingen av sannsynligheten for samtidig bruk.

Vurdering av Individuelt Effektbehov og Bruksmønster

Når alle laster er identifisert, må man vurdere deres individuelle effektbehov og typiske bruksmønster. For eksempel vil en elektrisk komfyr ha en høy nominell effekt, men den vil sjelden brukes med alle kokeplater og stekeovn samtidig på full effekt. Tilsvarende kan en vaskemaskin ha en syklisk drift med perioder med høyere effekt (oppvarming, sentrifugering) og perioder med lavere effekt (skylling). NEK 400 oppfordrer til å vurdere hvor realistisk det er at hver enkelt last vil trekke sin maksimale merkestrøm samtidig med andre laster i installasjonen. Kunnskap om hvordan anlegget faktisk vil bli brukt er derfor essensielt.

Anvendelse av Veiledende Samtidighetsfaktorer fra NEK 400

NEK 400 inneholder tabeller og veiledninger som gir typiske verdier for samtidighetsfaktor for ulike typer installasjoner og grupper av laster. Disse verdiene er basert på statistiske data og erfaring fra lignende anlegg. For eksempel kan NEK 400 angi en samtidighetsfaktor for stikkontakter i en bolig, som tar hensyn til at det er usannsynlig at alle tilkoblede apparater vil være i bruk samtidig med maksimal effekt. Det er viktig å merke seg at disse veiledende verdiene er generelle og kanskje ikke alltid er representative for spesifikke tilfeller. I slike situasjoner kan det være nødvendig å justere faktorene basert på en mer detaljert analyse av det forventede bruksmønsteret.

Egendefinerte Beregninger Basert på Forventet Bruk

I noen tilfeller, spesielt i mer komplekse installasjoner som næringsbygg eller industrianlegg, kan de veiledende samtidighetsfaktorene fra NEK 400 være for generelle. Da kan det være nødvendig å utføre egendefinerte beregninger basert på en grundig analyse av hvordan anlegget faktisk vil bli brukt. Dette kan innebære å vurdere driftstider for ulike maskiner og systemer, overlappende bruksmønstre, og eventuelle styringssystemer som begrenser samtidig drift av visse laster. Slike analyser krever ofte detaljert kjennskap til virksomheten eller aktivitetene som skal foregå i bygget, og kan involvere samarbeid med brukerne av anlegget.

Detaljert Gjennomgang av Samtidighetsfaktorer for Ulike Typer Installasjoner i Henhold til NEK 400

NEK 400 gir spesifikke veiledninger og anbefalinger for samtidighetsfaktor i forskjellige typer elektriske installasjoner. Disse veiledningene tar hensyn til de typiske bruksmønstrene og variasjonene i lastprofiler som er karakteristiske for boliger, næringsbygg, industrianlegg og andre applikasjoner. En detaljert forståelse av disse anbefalingene er avgjørende for å sikre korrekt dimensjonering og sikker drift av elektriske anlegg i henhold til normen.

Samtidighetsfaktor i Boliginstallasjoner (NEK 400-4-43)

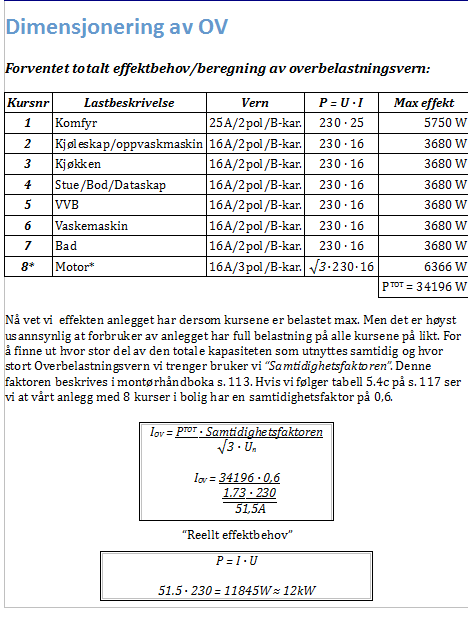

For boliginstallasjoner, gir NEK 400-4-43 veiledende verdier for samtidighetsfaktor som tar hensyn til at selv om en bolig kan ha mange elektriske apparater, er det sjelden at alle brukes samtidig med maksimal effekt. Faktorer som antall boenheter, størrelsen på boligen og typiske bruksmønstre (f.eks. familie med barn kontra enslig person) kan påvirke den reelle samtidigheten. NEK 400 gir ofte tabeller basert på antall kurser eller boenheter, med fallende samtidighetsfaktor jo flere kurser eller enheter det er. Dette reflekterer at sannsynligheten for maksimalt samtidig bruk ikke øker proporsjonalt med antall tilkoblede enheter.

Samtidighetsfaktor i Næringsbygg (Kontorer, Butikker, Skoler osv.)

I næringsbygg som kontorer, butikker og skoler, er lastprofilene ofte forskjellig fra boliger. Her kan man ha en høyere tetthet av elektrisk utstyr som belysning, datamaskiner, klimaanlegg og diverse maskiner. NEK 400 gir veiledende samtidighetsfaktorer for disse typene installasjoner, som typisk er lavere enn for boliger, men fortsatt tar hensyn til at ikke alt utstyr vil være i full drift samtidig. Faktorer som bygningens størrelse, type virksomhet, arbeidstider og tilstedeværelse av sentrale styringssystemer (f.eks. for belysning og klimaanlegg) kan påvirke den faktiske samtidigheten.

Samtidighetsfaktor i Industrielle Anlegg

Industrielle anlegg kjennetegnes ofte av et stort antall maskiner og utstyr med varierende effektbehov og bruksmønstre. Beregningen av samtidighetsfaktor i slike anlegg kan være mer kompleks og krever ofte en detaljert analyse av produksjonsprosesser og driftsplaner. NEK 400 understreker viktigheten av å vurdere de spesifikke forholdene i hvert enkelt industrianlegg. Faktorer som type industri, antall skift, vedlikeholdsperioder og potensial for samtidig oppstart av store motorer må tas i betraktning. I mange tilfeller vil det være nødvendig å basere seg på historiske data om effektforbruk eller detaljerte simuleringer for å bestemme en realistisk samtidighetsfaktor.

Spesielle Tilfeller og Unntak i NEK 400

NEK 400 anerkjenner at det finnes spesielle tilfeller og unntak hvor standard samtidighetsfaktorer kanskje ikke er hensiktsmessige. Dette kan inkludere installasjoner med en dominerende last med kontinuerlig drift, anlegg med nødstrømsystemer hvor samtidig drift av visse laster må begrenses, eller installasjoner med spesielle sikkerhetskrav. I slike tilfeller krever NEK 400 en mer detaljert vurdering og dokumentasjon av det forventede effektbehovet. Det er viktig å være oppmerksom på disse unntakene og å konsultere relevante deler av NEK 400 for veiledning.

Praktiske Eksempler på Beregning av Samtidighetsfaktor i Ulike Scenarioer

For å illustrere hvordan samtidighetsfaktor anvendes i praksis i henhold til NEK 400, skal vi se på noen konkrete eksempler fra forskjellige typer installasjoner. Disse eksemplene vil vise hvordan man identifiserer laster, vurderer bruksmønstre og anvender relevante samtidighetsfaktorer for å bestemme det dimensjonerende effektbehovet.

Eksempel 1: Boliginstallasjon

La oss vurdere en enebolig med følgende elektriske laster:

• Belysning: 10 stk. á 100W = 1000W
• Stikkontakter: Antatt 20 stk., med potensiell belastning på 200W hver (totalt 4000W potensielt)
• Elektrisk komfyr: 8000W
• Varmtvannsbereder: 2000W
• Oppvarming (elektriske panelovner): 5 stk. á 1000W = 5000W
• Vaskemaskin: 2000W
• Oppvaskmaskin: 1500W

Den totale installerte effekten er 1000W + 4000W + 8000W + 2000W + 5000W + 2000W + 1500W = 23500W.

I henhold til NEK 400 vil man anvende en samtidighetsfaktor for stikkontakter og belysning som er betydelig lavere enn 1, da det er usannsynlig at alle disse vil være i bruk samtidig med maksimal effekt. For eksempel kan man bruke en faktor på 0.4-0.6 for de første kursene og lavere for påfølgende. For faste installasjoner som komfyr og varmtvannsbereder kan man også anvende en faktor under 1, da de sjelden opererer samtidig på full effekt over lengre tid. Oppvarming kan ha en høyere samtidighetsfaktor om vinteren, men sjelden 1 for alle ovner samtidig. Vaskemaskin og oppvaskmaskin vil sjelden gå samtidig.

En konservativ vurdering kan være:

• Belysning og stikkontakter (4000W + 1000W = 5000W) * 0.5 = 2500W
• Komfyr (8000W) * 0.6 = 4800W
• Varmtvannsbereder (2000W) * 0.8 = 1600W

• Oppvarming (5000W) * 0.7 = 3500
