Den Komplekse Symbiosen: Reduksjonsventil og Ekspansjonskar for Et Robust og Effektivt System
I hjertet av ethvert velfungerende væske- eller gassbasert system, enten det dreier seg om vannforsyningen i en bolig eller et avansert industrielt prosessanlegg, finner vi to essensielle komponenter som arbeider i et intrikat samspill for å sikre optimal ytelse og pålitelig sikkerhet: reduksjonsventilen og ekspansjonskaret. Selv om de ved første øyekast kan virke som separate enheter med distinkte funksjoner, er deres symbiotiske forhold avgjørende for å opprettholde et stabilt trykk, beskytte systemet mot skadelige trykkvariasjoner og forlenge levetiden til tilkoblede komponenter. Denne omfattende guiden dykker dypt inn i den tekniske kompleksiteten og de praktiske implikasjonene av både reduksjonsventiler og ekspansjonskar, og utforsker deres individuelle roller, deres innbyrdes avhengighet og de kritiske faktorene som må vurderes ved valg, installasjon og vedlikehold.
Forstå Reduksjonsventilens Kjernefunksjon: Presis Trykkregulering som Nøkkelen til Systemets Stabilitet

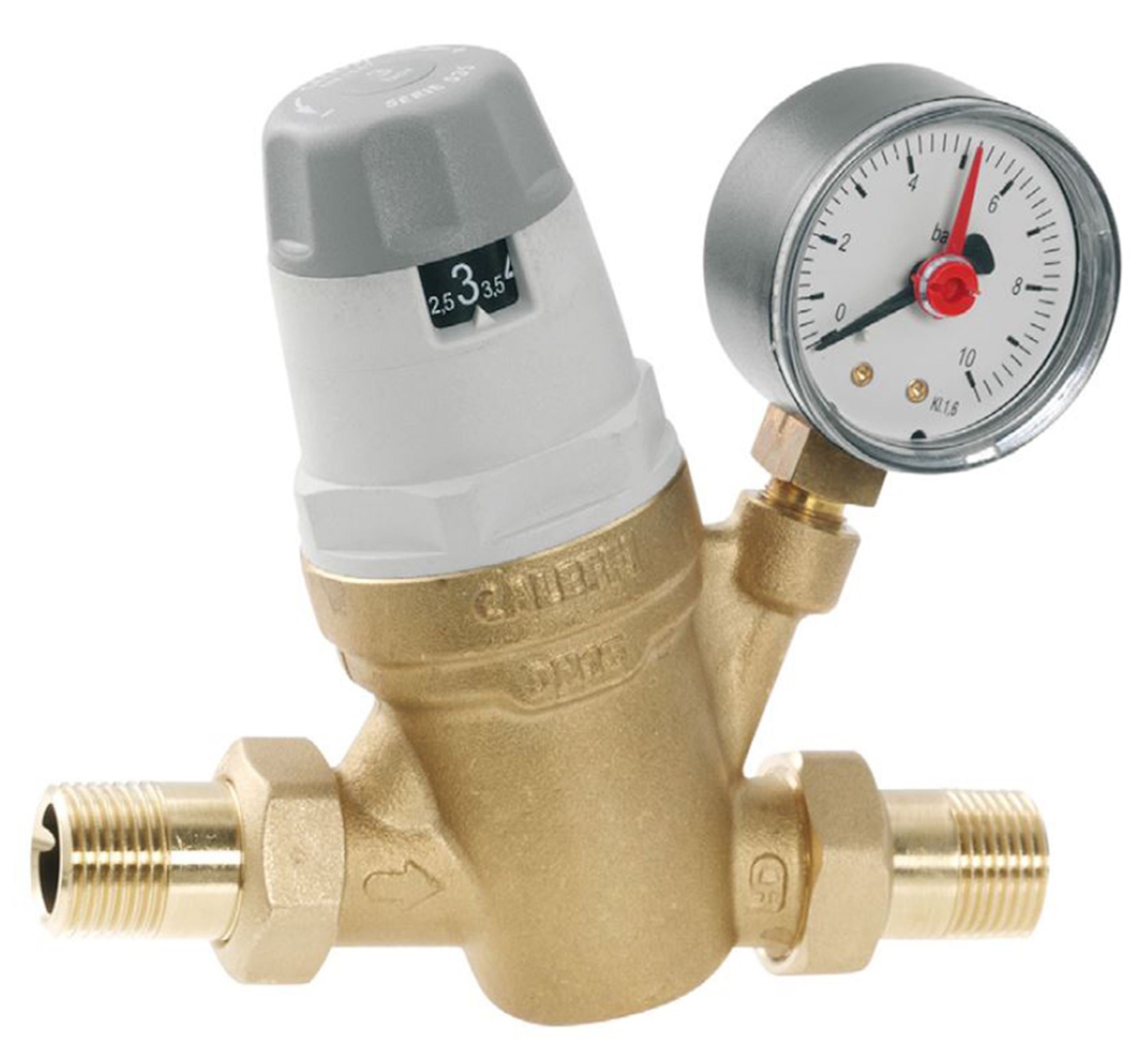

En reduksjonsventil, også kjent som en trykkreduserende ventil, er en mekanisk enhet designet for å redusere og stabilisere trykket på nedstrømssiden av ventilen til et forhåndsbestemt nivå, uavhengig av svingninger i trykket på tilførselssiden. Denne tilsynelatende enkle funksjonen er av fundamental betydning for en rekke applikasjoner. I boliginstallasjoner beskytter reduksjonsventilen sensitive armaturer og apparater som vaskemaskiner, oppvaskmaskiner og varmtvannsberedere mot det ofte høye og variable trykket fra det kommunale vannledningsnettet. Uten en reduksjonsventil kan høyt trykk føre til lekkasjer, skader på pakninger og i verste fall brudd på komponenter, noe som resulterer i kostbare reparasjoner og potensielle vannskader. I industrielle prosesser er nøyaktig trykkregulering ofte kritisk for å sikre korrekt funksjon av maskineri, optimalisere prosesskvaliteten og forhindre farlige situasjoner forårsaket av for høyt trykk.
De Tekniske Prinsippene Bak Reduksjonsventilens Virkemåte: En Balanse Mellom Krefter
Reduksjonsventiler opererer i henhold til et elegant prinsipp om kraftbalanse. Ventilen består typisk av en fjærbelastet membran eller et stempel som reagerer på trykket på nedstrømssiden. Når trykket på nedstrømssiden overstiger det forhåndsinnstilte trykket (bestemt av fjærspenningen), vil membranen eller stempelet bevege seg og gradvis stenge ventilsetet, og dermed redusere gjennomstrømningen og trykket. Når trykket på nedstrømssiden faller under det innstilte nivået, vil fjæren skyve membranen eller stempelet tilbake, åpne ventilsetet mer og øke gjennomstrømningen inntil trykket igjen når det ønskede nivået. Denne kontinuerlige selvregulerende mekanismen sikrer at trykket på nedstrømssiden holdes stabilt innenfor en viss toleranse, selv om tilførselstrykket varierer betydelig.
Ulike Typer Reduksjonsventiler og Deres Spesifikke Anvendelsesområder
Det finnes en rekke forskjellige typer reduksjonsventiler, designet for å møte de spesifikke kravene til ulike applikasjoner når det gjelder trykkområde, gjennomstrømningskapasitet, materialvalg og nøyaktighet. Noen vanlige typer inkluderer:
Direktevirkende Reduksjonsventiler: Enkelhet og Pålitelighet for Mindre Krevende Applikasjoner
Direktevirkende reduksjonsventiler er de enkleste i konstruksjonen og er ideelle for applikasjoner med relativt konstant gjennomstrømning og moderate krav til nøyaktighet. De opererer direkte ved hjelp av en fjær som balanserer trykket på nedstrømssiden. Disse ventilene er ofte kompakte, kostnadseffektive og enkle å vedlikeholde, og finner typisk anvendelse i boliginstallasjoner og mindre industrielle systemer.
Pilotstyrte Reduksjonsventiler: Høy Nøyaktighet og Kapasitet for Krevende Prosesser
Pilotstyrte reduksjonsventiler er mer komplekse i konstruksjonen og benytter en separat pilotventil for å styre hovedventilen. Dette designet gir mulighet for høyere nøyaktighet i trykkreguleringen og håndtering av større gjennomstrømningsmengder. Pilotstyrte ventiler er spesielt godt egnet for industrielle applikasjoner der presis trykkontroll er avgjørende, for eksempel i kjemiske prosesser, kraftverk og store vannforsyningssystemer.
Membranstyrte Reduksjonsventiler: Sensitivitet og Tetthet for Diverse Væsker og Gasser
Membranstyrte reduksjonsventiler bruker en fleksibel membran som skiller mediet fra fjærmekanismen. Dette designet gir god tetthet og er spesielt egnet for applikasjoner som involverer rene eller aggressive væsker og gasser. Membranmaterialet må velges nøye for å sikre kompatibilitet med mediet som håndteres.
Stempelstyrte Reduksjonsventiler: Robusthet og Høy Trykkhåndtering for Tøffe Forhold
Stempelstyrte reduksjonsventiler er konstruert med et robust stempel i stedet for en membran, noe som gjør dem i stand til å håndtere høyere trykk og mer krevende driftsforhold. Disse ventilene er ofte brukt i hydrauliske systemer og industrielle applikasjoner med høyt trykk.
Viktigheten av Korrekt Dimensjonering og Innstilling av Reduksjonsventilen: Optimal Ytelse og Beskyttelse
Valget av riktig dimensjonert reduksjonsventil og nøyaktig innstilling av det ønskede nedstrømstrykket er avgjørende for å sikre optimal ytelse og beskyttelse av systemet. En underdimensjonert ventil kan føre til betydelig trykkfall ved høy gjennomstrømning, mens en overdimensjonert ventil kan resultere i ustabil trykkregulering. Produsentens spesifikasjoner og anbefalinger bør alltid følges nøye ved valg av ventil. Innstillingen av nedstrømstrykket bør baseres på de spesifikke kravene til de tilkoblede komponentene og prosessene. For høyt trykk kan skade utstyr, mens for lavt trykk kan påvirke systemets funksjonalitet negativt.
Ekspansjonskaret: Essensielt for Å Håndtere Volumendringer og Sikre Systemets Integritet
Mens reduksjonsventilen har som primæroppgave å regulere og stabilisere trykket i et system, spiller ekspansjonskaret en like viktig, men komplementær rolle ved å håndtere volumendringer i væsken som følge av temperaturvariasjoner. Dette er spesielt kritisk i lukkede væskebaserte systemer, som for eksempel varmtvannsberedere og sentralvarmeanlegg. Når temperaturen på væsken stiger, øker volumet. I et lukket system uten mulighet for ekspansjon vil dette føre til en dramatisk økning i trykket, noe som kan overbelaste komponenter, forårsake lekkasjer og i verste fall føre til eksplosjoner. Ekspansjonskaret fungerer som en buffer som tillater væsken å utvide seg trygt uten å øke systemtrykket til farlige nivåer.
Konstruksjon og Virkemåte til et Typisk Ekspansjonskar: En Fleksibel Barriere Mot Trykkøkning
Et typisk ekspansjonskar består av en lukket beholder som er delt i to av en fleksibel membran eller en blære. Den ene siden av membranen er fylt med en gass (vanligvis nitrogen eller luft) under et forhåndsbestemt trykk (fortrykket), mens den andre siden er koblet til væskesystemet. Når temperaturen på væsken stiger og volumet øker, strømmer den overskytende væsken inn i ekspansjonskaret og komprimerer gassen på den andre siden av membranen. Gassen fungerer som en fjær, og motstanden den yter øker gradvis med økende volum av væske i karet, og dermed begrenses trykkøkningen i systemet. Når temperaturen på væsken synker igjen, trekker den seg sammen, og trykket fra gassen presser væsken tilbake i systemet, og opprettholder dermed et relativt konstant trykk.
Ulike Typer Ekspansjonskar og Deres Tilpasning til Spesifikke Systemer
Avhengig av systemets størrelse, driftstemperatur og type væske, finnes det forskjellige typer ekspansjonskar tilgjengelig:
Åpne Ekspansjonskar: En Enkel, Men Begrenset Løsning for Eldre Systemer
Åpne ekspansjonskar er den tradisjonelle løsningen og er i prinsippet en åpen tank som er plassert på det høyeste punktet i systemet. Når væsken utvider seg, stiger nivået i tanken. Denne typen kar er relativt enkel, men har flere ulemper, inkludert eksponering for luft (som kan føre til korrosjon og oksidasjon av væsken) og begrenset evne til å håndtere store trykkvariasjoner. Åpne ekspansjonskar er i stor grad erstattet av lukkede systemer i moderne installasjoner.

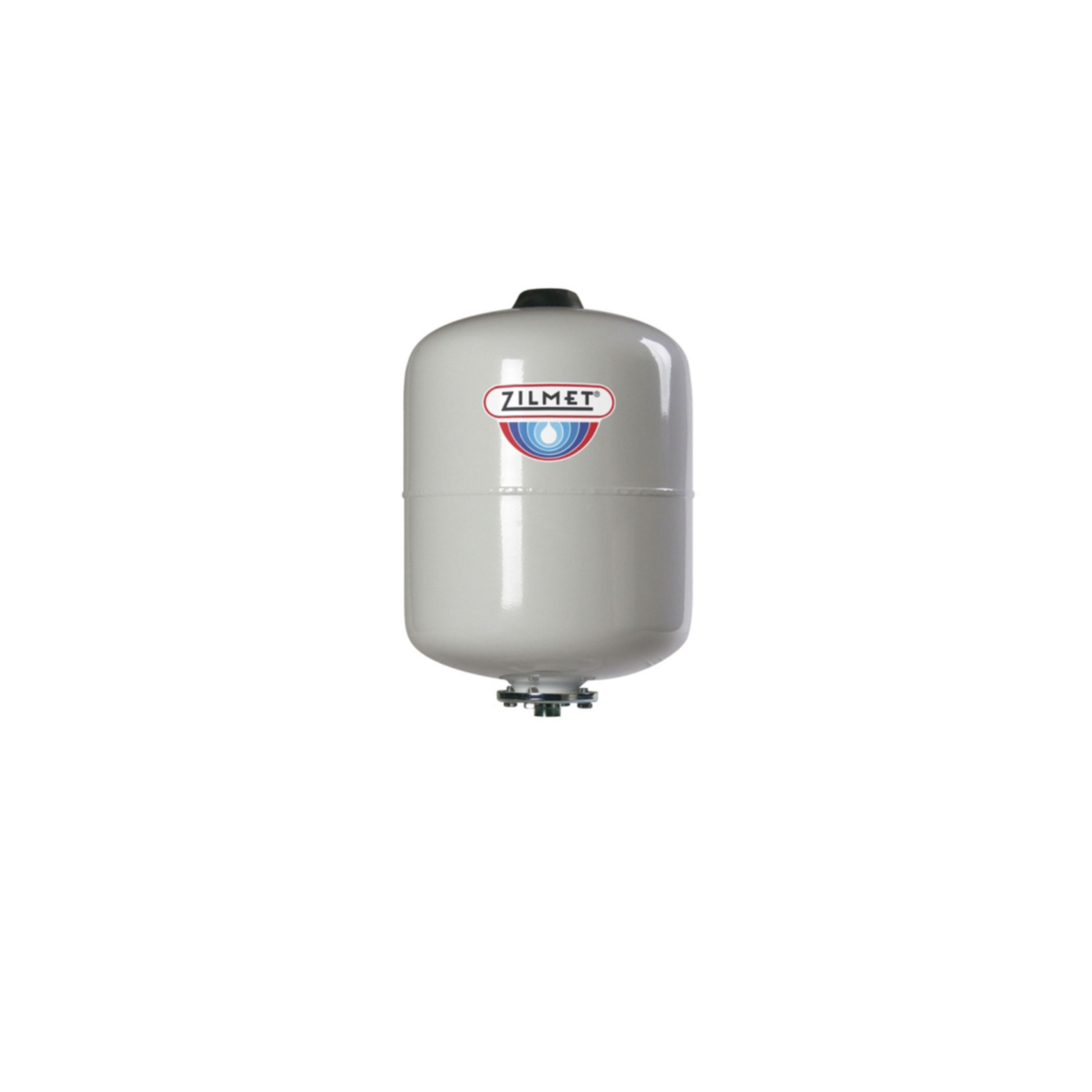

Lukkede Ekspansjonskar med Membran eller Blære: Standardløsningen for Moderne Systemer
Lukkede ekspansjonskar med membran eller blære er standardløsningen i moderne væskebaserte systemer. Disse karene er trykktette og forhindrer kontakt mellom væsken og luften, noe som reduserer risikoen for korrosjon og forbedrer systemets levetid. Membrankarene har en fast membran som skiller væsken fra gassen, mens blærekarene har en separat blære som inneholder væsken. Begge designene sikrer effektiv håndtering av volumendringer og bidrar til et stabilt systemtrykk.
Kritisk Betydning av Korrekt Dimensjonering og Fortrykk i Ekspansjonskaret: Sikre Optimal Funksjonalitet
Riktig dimensjonering av ekspansjonskaret er avgjørende for å sikre at det har tilstrekkelig volum til å akseptere den maksimale volumøkningen i væsken ved høyeste driftstemperatur uten at systemtrykket overskrider sikkerhetsgrensen. Dimensjoneringen tar hensyn til systemets totale væskevolum, maksimal temperaturøkning og fortrykket i karet. Fortrykket i ekspansjonskaret, det vil si trykket på gassiden før systemet fylles med væske, må også være korrekt innstilt i forhold til systemets statiske trykk (trykket ved laveste driftstemperatur). Feil fortrykk kan føre til at karet ikke fungerer optimalt, enten ved at det blir for fullt ved maksimal temperatur eller at det ikke gir tilstrekkelig trykkstøtte ved lav temperatur.

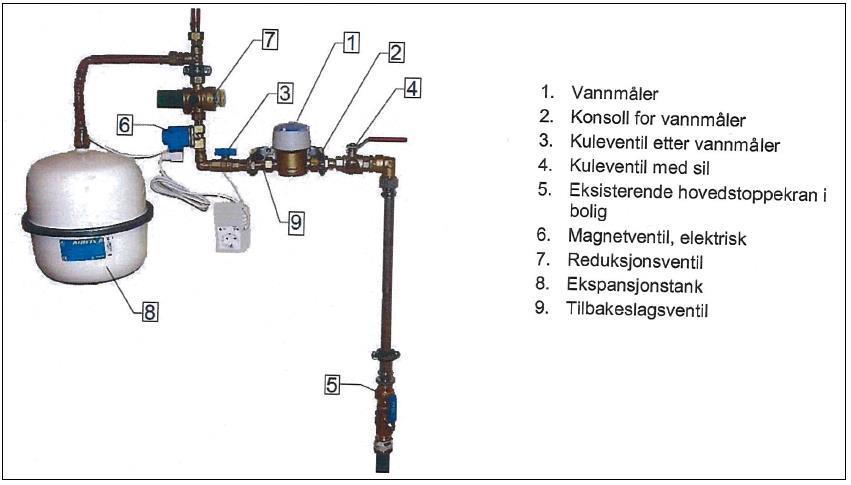

Det Synergistiske Samspillet: Hvordan Reduksjonsventil og Ekspansjonskar Arbeider Sammen for Optimal Systemytelse
Selv om reduksjonsventilen og ekspansjonskaret har distinkte funksjoner, er deres samspill avgjørende for å oppnå optimal ytelse og pålitelighet i et væskebasert system. Reduksjonsventilen sikrer at trykket som tilføres systemet er stabilt og innenfor de tillatte grensene for de tilkoblede komponentene. Dette bidrar til å forhindre skader forårsaket av for høyt trykk. Ekspansjonskaret på sin side håndterer de volumendringene som oppstår på grunn av temperatursvingninger i systemet, og forhindrer dermed farlige trykkøkninger. Uten et velfungerende ekspansjonskar vil selv et perfekt innstilt reduksjonsventil ikke kunne forhindre at trykket i et lukket system stiger ukontrollert når væsken varmes opp.
Beskyttelse av Systemkomponenter: En Felles Målsetting
Både reduksjonsventilen og ekspansjonskaret bidrar aktivt til å beskytte systemets komponenter mot skadelige påvirkninger. Reduksjonsventilen beskytter mot overtrykk fra tilførselssiden, mens ekspansjonskaret beskytter mot overtrykk generert internt i systemet på grunn av termisk ekspansjon. Dette forlenger levetiden til rør, ventiler, pumper, varmevekslere og andre kostbare komponenter, og reduserer behovet for hyppige reparasjoner og utskiftninger.
Sikring av Stabil Drift og Optimal Effektivitet
Et stabilt trykk, opprettholdt av reduksjonsventilen, er essensielt for en jevn og effektiv drift av mange systemer. For eksempel vil et konstant vanntrykk i et boligsystem sikre en komfortabel dusjopplevelse og optimal funksjon av husholdningsapparater. I oppvarmingssystemer bidrar et stabilt trykk, i kombinasjon med et velfungerende ekspansjonskar som håndterer volumendringer, til en jevn varmefordeling og optimal energieffektivitet. Trykksvingninger kan føre til støy, ineffektiv drift og økt energiforbruk.
Viktige Faktorer Ved Valg, Installasjon og Vedlikehold av Reduksjonsventiler og Ekspansjonskar
For å sikre optimal ytelse og lang levetid for både reduksjonsventilen og ekspansjonskaret, er det viktig å ta hensyn til en rekke faktorer ved valg, installasjon og vedlikehold.
Kriterier for Valg av Reduksjonsventil: Tilpasset Systemets Spesifikasjoner
Ved valg av reduksjonsventil bør følgende faktorer nøye vurderes:
- Maksimalt tilførselstrykk: Ventilen må være dimensjonert for å tåle det høyeste trykket som kan forekomme på tilførselssiden.
- Ønsket nedstrømstrykk: Ventilen må kunne regulere trykket til det nivået som kreves av de tilkoblede komponentene.
- Maksimal gjennomstrømning: Ventilen må ha tilstrekkelig kapasitet til å håndtere den maksimale væskestrømmen i systemet uten betydelig trykkfall.
- Mediets egenskaper: Materialene i ventilen må være kompatible med væsken eller gassen som håndteres (temperatur, kjemisk sammensetning, viskositet osv.).
- Tilkoblingsdimensjon og type: Ventilen må ha passende tilkoblinger for enkel integrasjon i systemet.
- Nøyaktighetskrav: For visse applikasjoner kan det være behov for en ventil med høy nøyaktighet i trykkreguleringen.
- Vedlikeholdsbehov: Vurder enkel tilgang for inspeksjon og eventuell utskifting av slitedeler.
- Støygenerering: I sensitive miljøer kan det være viktig å velge en støysvak ventil.
