Permeabilitet Jern: En Omfattende Analyse av Magnetiske Egenskaper og Viktige Anvendelser
Jern, et av de mest fundamentale og allsidige metallene menneskeheten kjenner til, besitter en rekke bemerkelsesverdige fysiske og kjemiske egenskaper som har gjort det uunnværlig i utallige teknologiske og industrielle applikasjoner gjennom historien. Blant disse egenskapene skiller dets magnetiske permeabilitet seg ut som en kritisk parameter som dikterer hvordan materialet interagerer med magnetiske felt. Denne dyptgående artikkelen har som mål å utforske i detalj fenomenet permeabilitet i jern, de underliggende prinsippene som styrer det, faktorene som påvirker det, og de mange måtene denne egenskapen utnyttes i moderne teknologi og industri. Vi vil også se på de forskjellige typene jern og jernlegeringer, og hvordan deres spesifikke sammensetning og mikrostruktur påvirker deres magnetiske respons.
Hva er Magnetisk Permeabilitet? En Grunnleggende Innføring
I kjernen av elektromagnetismen ligger konseptet om magnetisk permeabilitet, en materialegenskap som kvantifiserer hvor lett et materiale tillater dannelsen av magnetiske feltlinjer i seg selv som respons på et eksternt påført magnetfelt. Mer presist defineres permeabilitet ($\mu$) som forholdet mellom den magnetiske flukstettheten (B) i materialet og den magnetiske feltstyrken (H) som forårsaket denne flukstettheten. Matematisk uttrykkes dette som:
$$ \mu = \frac{B}{H} $$
En høy permeabilitet indikerer at materialet lett magnetiseres av et eksternt felt, og kan dermed konsentrere og forsterke magnetfeltet. Omvendt betyr lav permeabilitet at materialet i liten grad påvirkes av et eksternt magnetfelt. I vakuum har vi en fundamental konstant kalt permeabiliteten til vakuum ($\mu_0$), som har en verdi på omtrent $4\pi \times 10^{ -7} \, \text{H/m}$ (Henry per meter). Når et materiale plasseres i et magnetfelt, endres den resulterende flukstettheten i forhold til vakuumpermeabiliteten med en faktor som kalles relativ permeabilitet ($\mu_r$). Forholdet mellom absolutt permeabilitet ($\mu$) og relativ permeabilitet ($\mu_r$) er gitt ved:
$$ \mu = \mu_r \mu_0 $$

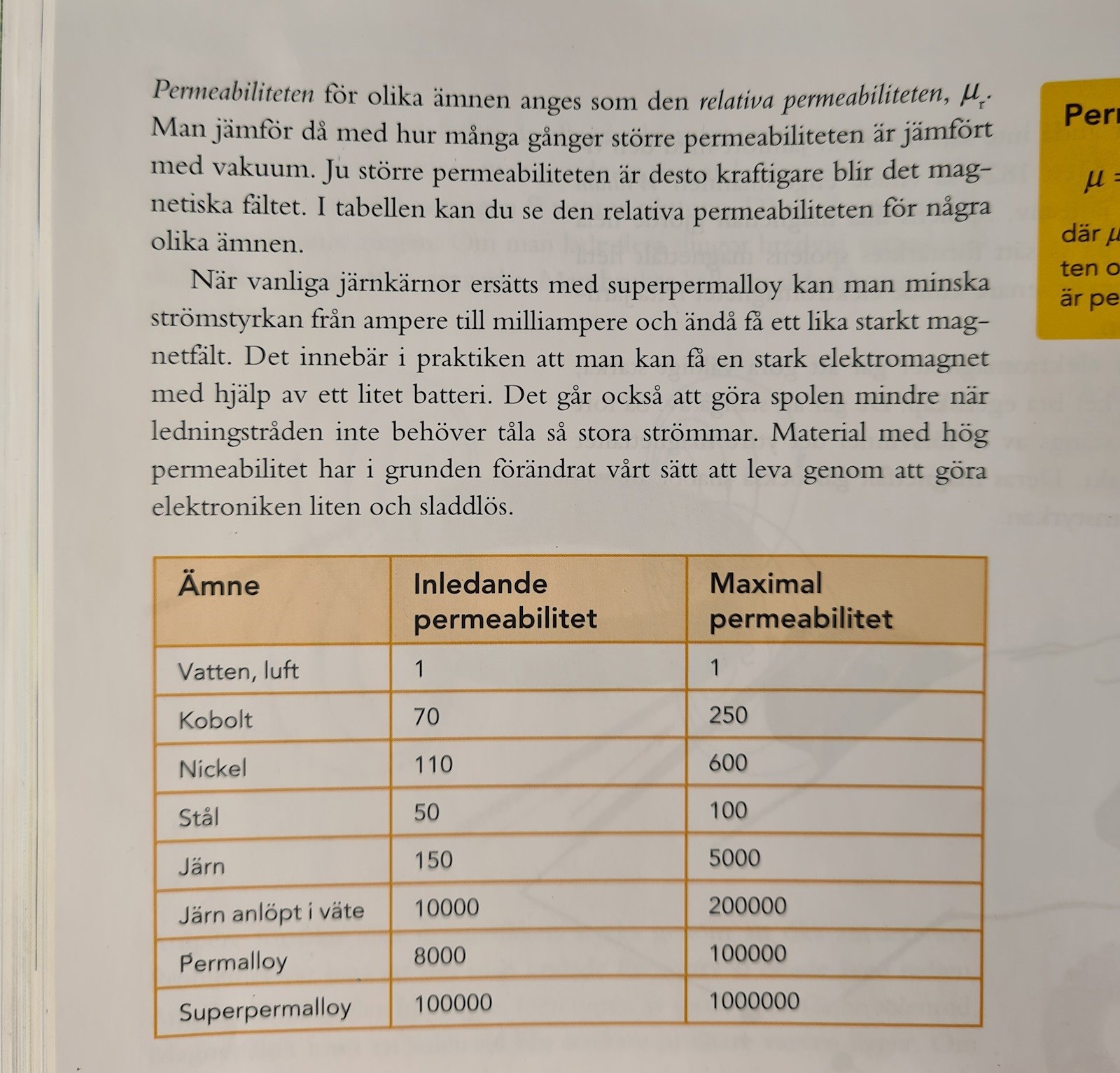

Relativ permeabilitet er en dimensjonsløs størrelse som uttrykker hvor mange ganger sterkere magnetfeltet blir inne i materialet sammenlignet med vakuum under samme påførte feltstyrke. Jern, i sin rene form og i mange av sine legeringer, kjennetegnes av en svært høy relativ permeabilitet, noe som gjør det til et ideelt materiale for en rekke magnetiske applikasjoner.
Den Fysiske Mekanismen Bak Magnetisk Permeabilitet i Jern
Den høye magnetiske permeabiliteten til jern kan forklares ut fra dets atomare struktur og de kvantemekaniske fenomenene som ligger til grunn for magnetisme i materialer. Jernatomet har en spesifikk elektronkonfigurasjon som resulterer i flere uparede elektroner i dets d-orbitaler. Disse uparede elektronene har et iboende magnetisk moment, kjent som spinn. I fravær av et eksternt magnetfelt er disse atomare magnetiske momentene tilfeldig orientert, noe som resulterer i en netto null makroskopisk magnetisering. Når et eksternt magnetfelt påføres, vil disse atomare momentene tendere til å alignere seg med feltet, noe som skaper en betydelig intern magnetisering i materialet. Denne interne magnetiseringen bidrar til å forsterke det påførte magnetfeltet, noe som manifesteres som en høy permeabilitet.
I ferromagnetiske materialer som jern, oppstår det et kvantemekanisk fenomen som kalles utvekslingsinteraksjonen. Denne interaksjonen favoriserer parallell alignment av de magnetiske momentene til nærliggende atomer over relativt store områder, som kalles magnetiske domener. Innenfor hvert domene er magnetiseringen i det vesentlige ensrettet, selv i fravær av et eksternt felt. Når et svakt eksternt magnetfelt påføres, vil domener som er orientert i retning av feltet vokse på bekostning av domener som er orientert i andre retninger. Ved sterkere felt vil domenene rotere slik at deres magnetisering blir mer parallell med det ytre feltet, noe som resulterer i en kraftig økning i den totale magnetiseringen og dermed en høy permeabilitet.
Faktorer som Påvirker Permeabiliteten til Jern
Permeabiliteten til jern er ikke en konstant størrelse, men varierer avhengig av en rekke faktorer, inkludert:
Styrken på det Påførte Magnetfeltet
For de fleste ferromagnetiske materialer, inkludert jern, er permeabiliteten ikke lineær med den påførte magnetiske feltstyrken (H). Ved lave feltstyrker er permeabiliteten relativt høy, men den avtar gradvis når feltstyrken øker. Til slutt når materialet et punkt som kalles magnetisk metning, hvor ytterligere økning i det eksterne feltet ikke lenger resulterer i en betydelig økning i magnetiseringen (B) eller permeabiliteten. Dette skyldes at nesten alle de atomare magnetiske momentene har blitt tvunget til å alignere seg med det ytre feltet, og det er få eller ingen domener igjen som kan rotere eller vokse i feltets retning.
Frekvensen til det Påførte Magnetfeltet
I applikasjoner som involverer vekslende magnetfelt, for eksempel i transformatorer og induktorer, kan frekvensen til feltet ha en betydelig innvirkning på permeabiliteten til jernkjernen. Ved høye frekvenser kan forskjellige tapmekanismer i materialet, som virvelstrømmer og hysteresetap, føre til en reduksjon i den effektive permeabiliteten. Virvelstrømmer er induserte strømmer i kjernen som oppstår på grunn av det tidsvarierende magnetfeltet, og disse strømmene genererer et motmagnetisk felt som reduserer den totale flukstettheten. Hysteresetap er energitapet som oppstår når magnetiseringsretningen i materialet endres syklisk. Disse tapene er frekvensavhengige og kan begrense bruken av massive jernkjerner ved høye frekvenser. For å redusere disse effektene brukes ofte laminerte kjerner (bestående av tynne isolerte jernplater) eller ferritter (keramiske magnetiske materialer) ved høyere frekvenser.
Temperaturen
Temperaturen har også en innvirkning på den magnetiske permeabiliteten til jern. Når temperaturen øker, øker den termiske energien til atomene, noe som fører til økte vibrasjoner i krystallgitteret. Disse vibrasjonene har en tendens til å forstyrre alignmenten av de atomare magnetiske momentene og redusere utvekslingsinteraksjonen. Ved en kritisk temperatur som kalles Curie-temperaturen ($T_C$), mister ferromagnetiske materialer sin spontane magnetisering og blir paramagnetiske. For rent jern er Curie-temperaturen omtrent 770 °C (1043 K). Over denne temperaturen vil jern fortsatt vise en viss magnetisk respons på et eksternt felt, men permeabiliteten vil være betydelig lavere enn under Curie-temperaturen.
Materialets Sammensetning og Mikrostruktur
Tilstedeværelsen av legeringselementer og urenheter i jern kan ha en betydelig effekt på dets magnetiske permeabilitet. For eksempel kan tilsetning av silisium til jern (silisiumstål) øke den elektriske resistiviteten, noe som reduserer virvelstrømmene i vekselstrømsapplikasjoner. Andre legeringselementer kan påvirke krystallstrukturen, domeneveggbevegelsen og den generelle magnetiske anisotropien, og dermed endre permeabiliteten. Varmebehandling og mekanisk bearbeiding av jern kan også påvirke mikrostrukturen (kornstørrelse, defektdensitet, tekstur) og dermed dets magnetiske egenskaper, inkludert permeabiliteten.
Mekanisk Spenning
Mekanisk spenning som påføres jern kan også påvirke dets magnetiske permeabilitet. Dette fenomenet er kjent som magnetoelastisk effekt eller Villari-effekten (den inverse magnetostriktive effekten). Spenning kan endre avstanden mellom atomene i krystallgitteret, noe som igjen påvirker utvekslingsinteraksjonen og den magnetiske anisotropien. Avhengig av retningen og typen spenning (strekk eller kompresjon) i forhold til retningen på det magnetiske feltet, kan permeabiliteten enten øke eller avta.
Betydningen av Høy Permeabilitet i Jern for Teknologiske Anvendelser
Den høye magnetiske permeabiliteten til jern er en nøkkelegenskap som gjør det uunnværlig i en rekke teknologiske og industrielle applikasjoner. Evnen til å lett lede og konsentrere magnetiske felt er avgjørende for effektiviteten og ytelsen til mange elektromagnetiske enheter.
Transformatorer
I elektriske transformatorer brukes jernkjerner for å gi en vei med lav magnetisk motstand for magnetfluksen som kobler primær- og sekundærviklingene. En høy permeabilitet i jernkjernen sikrer at mesteparten av magnetfluksen som genereres av primærviklingen, ledes gjennom kjernen og kobles effektivt til sekundærviklingen. Dette minimerer tap av magnetisk fluks og forbedrer transformatorens effektivitet. Jernkjerner i transformatorer er ofte laminert for å redusere virvelstrømmene som induseres av det vekslende magnetfeltet, spesielt ved høyere frekvenser.
Induktorer og Spoler
Induktorer og spoler benytter også jernkjerner for å øke deres induktans. Induktans er et mål på en spoles evne til å motsette seg endringer i strømmen som flyter gjennom den. Ved å plassere en jernkjerne med høy permeabilitet inne i spolen, økes magnetfluksen som genereres per ampere strøm, noe som resulterer i en høyere induktans. Induktorer brukes i en rekke kretser for å lagre energi i et magnetisk felt, filtrere signaler og implementere resonanskretser.
Elektromagneter
Elektromagneter utnytter den høye permeabiliteten til jern for å skape sterke magnetfelt ved å sende elektrisk strøm gjennom en spole viklet rundt en jernkjerne. Når strømmen flyter, magnetiseres jernkjernen kraftig, og den kombinerte effekten av spolens magnetfelt og det magnetiserte jernet resulterer i et mye sterkere totalt magnetfelt enn det som ville vært produsert av spolen alene. Elektromagneter brukes i en rekke applikasjoner, inkludert elektriske motorer, generatorer, reléer, magnetiske separatorer og medisinsk bildediagnostikk (MRI).
Elektriske Motorer og Generatorer
I elektriske motorer og generatorer spiller jernkjerner en avgjørende rolle i å konsentrere og lede magnetfeltet som interagerer med de strømførende ledningene i rotoren eller armaturen. Den høye permeabiliteten til jernet bidrar til å maksimere dreiemomentet i motorer og den induserte spenningen i generatorer, noe som forbedrer effektiviteten og ytelsen til disse enhetene. Stator- og rotorviklingene er ofte plassert i spor i laminerte jernkjerner for å optimalisere den magnetiske kretsen.
Magnetiske Lagringsmedier
Historisk sett har jernoksider og andre jernbaserte magnetiske materialer vært mye brukt i magnetiske lagringsmedier som harddisker og magnetbånd. Selv om teknologien har utviklet seg, er prinsippet fortsatt basert på evnen til å magnetisere små områder av et magnetisk materiale for å representere digital informasjon. Materialer med høy permeabilitet og passende koercivitet (motstand mot demagnetisering) er essensielle for å oppnå høy lagringstetthet og dataintegritet.
Sensorer
Jern og jernbaserte legeringer med spesifikke magnetiske egenskaper brukes i forskjellige typer magnetiske sensorer for å detektere og måle magnetiske felt. Disse sensorene kan utnytte endringer i permeabilitet, magnetisk fluks eller andre magnetiske egenskaper som respons på et eksternt magnetfelt. Eksempler inkluderer Hall-effektsensorer, magnetoresistive sensorer og induktive sensorer, som finner anvendelser innen posisjonsdeteksjon, strømmåling og hastighetsmåling.
Avskjerming av Magnetiske Felt
Materialer med høy magnetisk permeabilitet, som mykt jern og visse nikkel-jernlegeringer (f.eks. mu-metall), brukes effektivt for å avskjerme sensitive elektroniske komponenter og instrumenter fra uønskede eksterne magnetiske felt. Disse materialene gir en «lett» vei for magnetiske feltlinjer, og leder dem rundt det skjermede volumet i stedet for å la dem trenge inn. Dette er spesielt viktig i applikasjoner som krever høy presisjon og lavt støynivå, for eksempel i medisinsk utstyr, vitenskapelige instrumenter og lydutstyr.

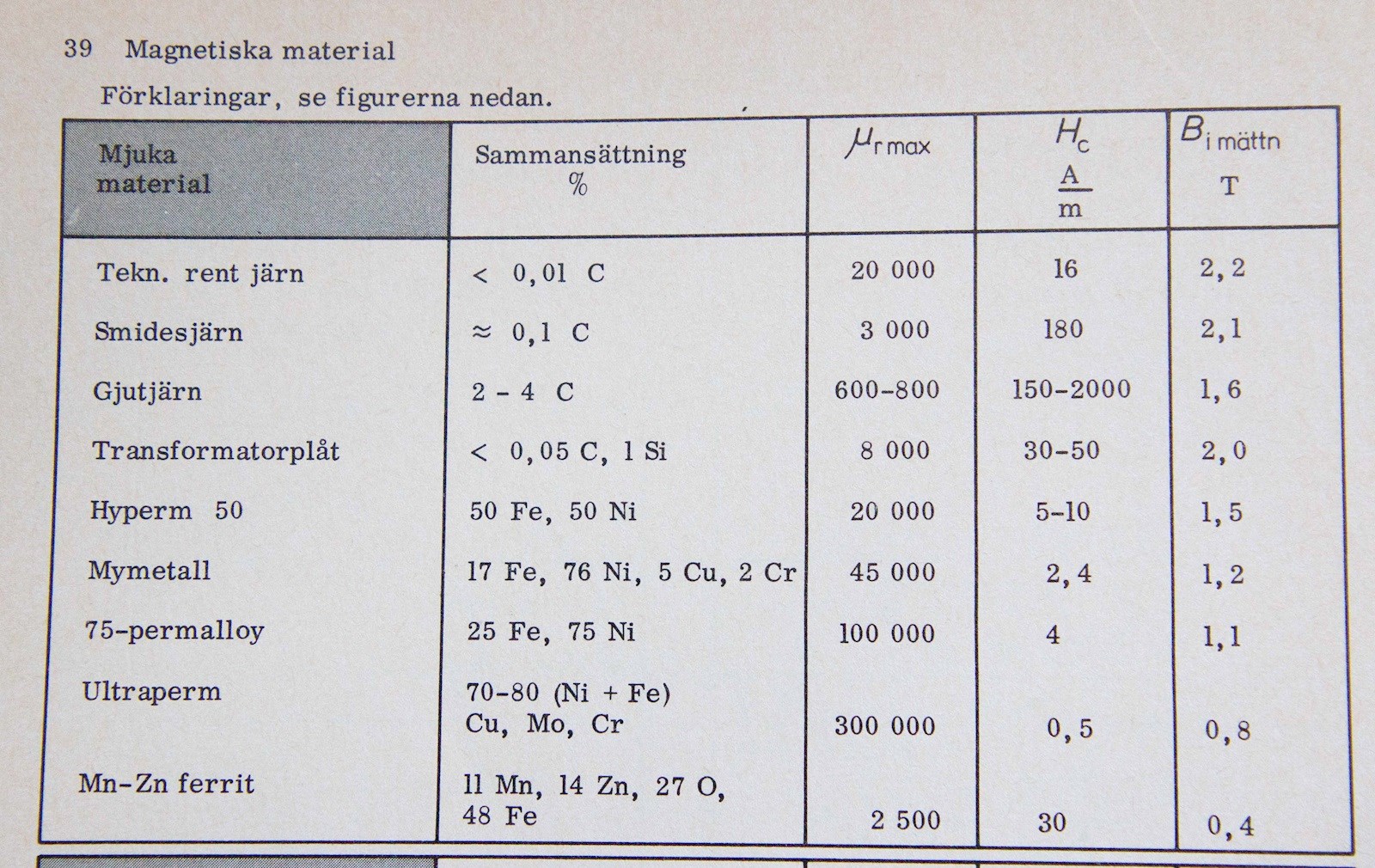

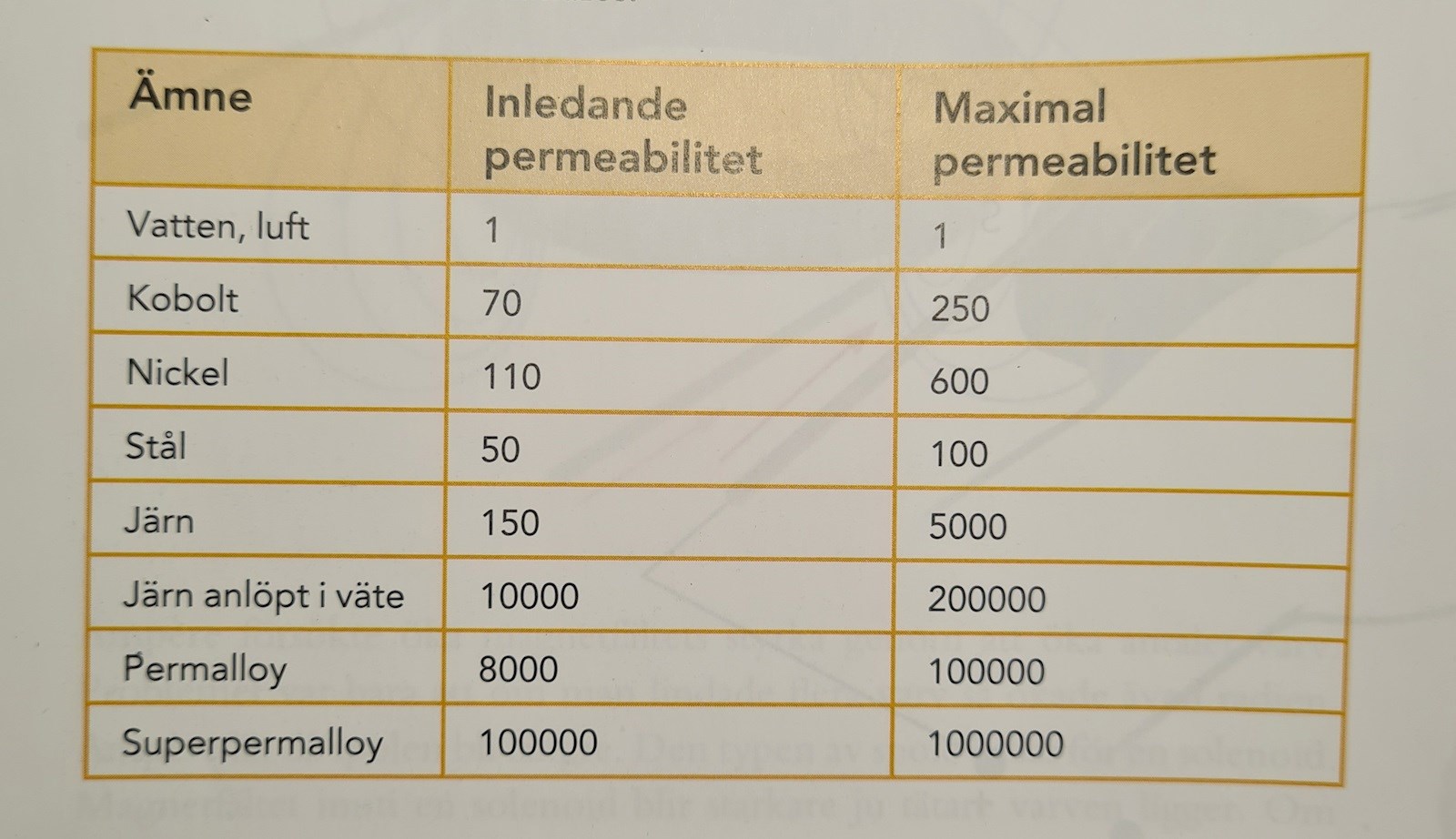

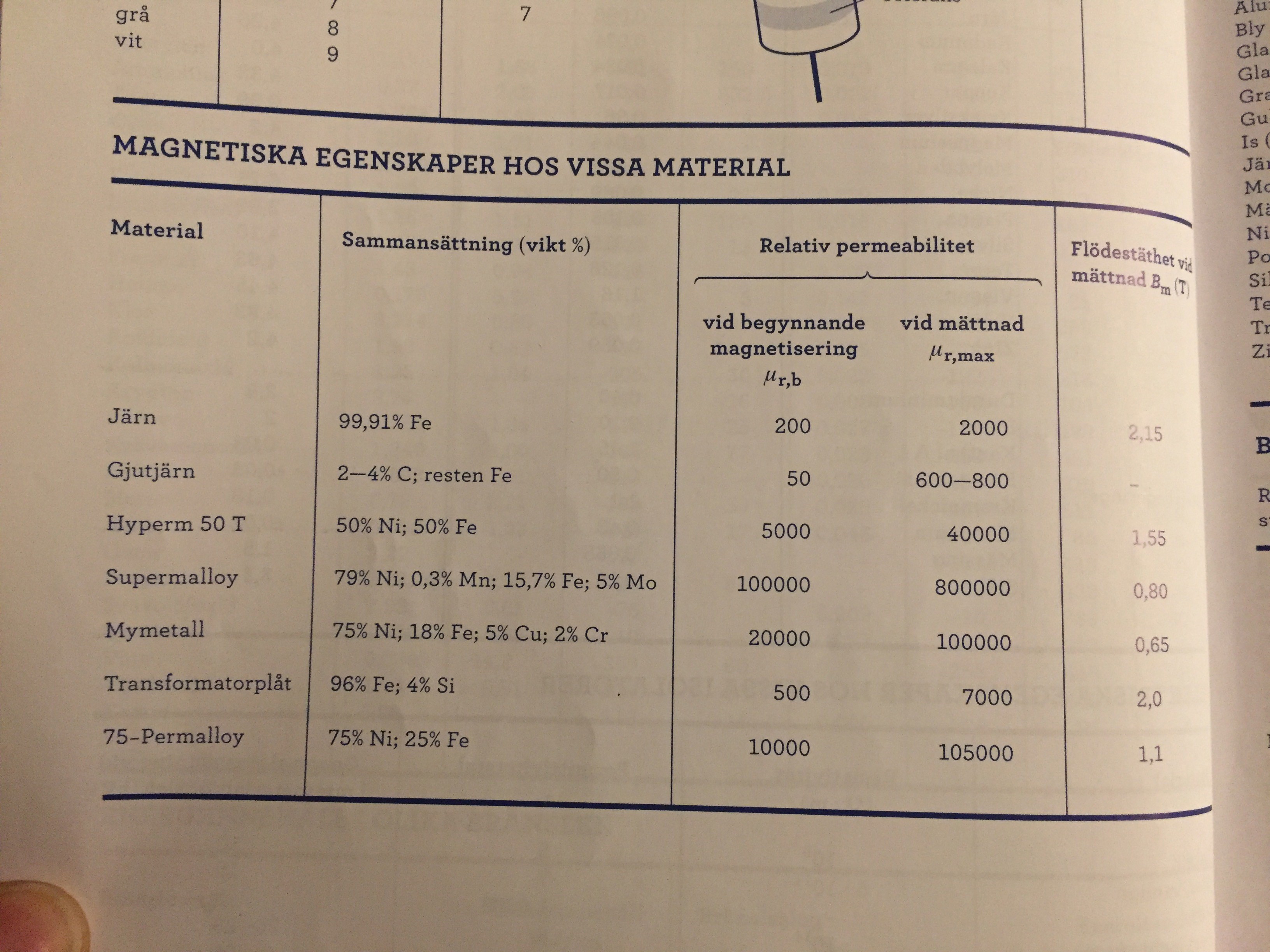

Ulike Typer Jern og Jernlegeringer og Deres Permeabilitet
Egenskapene til jern, inkludert dets magnetiske permeabilitet, kan varieres betydelig gjennom legering med andre elementer og ved hjelp av forskjellige produksjonsprosesser og varmebehandlinger. Dette har ført til utviklingen av en rekke jernbaserte materialer med skreddersydde magnetiske egenskaper for spesifikke applikasjoner.
Rent Jern (Bløtt Jern)
Rent jern, også kjent som bløtt jern, har en relativt høy magnetisk permeabilitet og lav koercivitet. Dette betyr at det lett magnetiseres i et eksternt felt og like lett demagnetiseres når feltet fjernes. Denne egenskapen gjør det ideelt for applikasjoner som krever raske endringer i magnetfeltet, for eksempel i kjerner for vekselstrømstransformatorer og elektromagneter. Bløtt jern har en tendens til å ha lave hysteresetap på grunn av sin smale hysteresesløyfe.
Elektrisk Stål (Silisiumstål)
Elektrisk stål er en legering av jern med typisk 1-5% silisium. Tilsetningen av silisium øker den elektriske resistiviteten til jernet, noe som reduserer virvelstrømmene betydelig når det utsettes for vekslende magnetfelt. Dette gjør silisiumstål svært egnet for bruk i kjerner for transformatorer, generatorer og motorer, hvor energitap på grunn av virvelstrømmer må minimeres. Silisiumstål har også god permeabilitet og relativt lave hysteresetap.
