NEK 400 Tabell 52B: Den Ultimative Guiden til Valg av Vern mot Overstrøm

I hjertet av enhver sikker og pålitelig elektrisk installasjon ligger korrekt dimensjonering og valg av vern mot overstrøm. Norsk Elektroteknisk Komité (NEK) 400 er den sentrale normen som veileder dette arbeidet i Norge. Blant de mange tabellene og bestemmelsene i NEK 400, inntar Tabell 52B en fundamental rolle. Denne tabellen gir essensiell informasjon for valg av vern som beskytter elektriske kabler og ledere mot skadelige virkninger av overstrøm, enten det skyldes overbelastning eller kortslutning. Denne omfattende guiden har som mål å gi en dyp forståelse av NEK 400 Tabell 52B, dens anvendelse, og de underliggende prinsippene som sikrer trygge elektriske anlegg.

Grunnleggende Prinsipper for Vern mot Overstrøm i NEK 400

Før vi dykker ned i detaljene i Tabell 52B, er det avgjørende å forstå de grunnleggende prinsippene som styrer vern mot overstrøm i henhold til NEK 400. Hovedmålet med overstrømsvern er å beskytte installasjonens komponenter, primært kabler og ledere, mot termiske og mekaniske påkjenninger som kan oppstå ved for høy strøm. Dette inkluderer både langvarig overbelastning og plutselige kortslutninger. NEK 400 skiller primært mellom to typer overstrømsvern: overbelastningsvern og kortslutningsvern. Begge er avgjørende for å sikre anleggets sikkerhet og levetid.

Overbelastningsvern: Beskyttelse mot Langvarig For Høy Strøm

Overbelastningsvern har til oppgave å koble fra strømkretsen når strømmen overstiger lederens eller kabelens strømføringsevne over tid. Dette kan skje dersom for mange apparater er koblet til en krets samtidig, eller ved feil i tilkoblede enheter som trekker mer strøm enn normalt. Vernet skal forhindre at lederne blir for varme og dermed unngå isolasjonsskader, brannfare og andre alvorlige konsekvenser. Karakteristikken til overbelastningsvernet er slik at det tillater en viss kortvarig overbelastning, for eksempel ved oppstart av motorer, men skal løse ut innen en definert tid dersom overstrømmen vedvarer. I NEK 400 refereres det ofte til krav om at vernets nominelle strøm (In) ikke skal overstige lederens strømføringsevne (Iz), og at vernet skal løse ut ved en strøm (I2) som er mindre enn eller lik 1,45 ganger lederens strømføringsevne (Iz) innen en spesifisert tid.

Kortslutningsvern: Umiddelbar Beskyttelse ved Feil

Kortslutningsvern har en langt raskere respons enn overbelastningsvern og har som mål å koble fra strømkretsen umiddelbart ved en kortslutning. En kortslutning er en utilsiktet forbindelse med lav impedans mellom to punkter med forskjellig potensial i en elektrisk krets, som resulterer i en svært høy strøm. Disse høye strømmene kan forårsake alvorlig skade på utstyr, brann og fare for elektrisk støt. Kortslutningsvern, som sikringer og automatsikringer med kortslutningsutløser, er designet for å bryte kretsen innen svært kort tid for å begrense skadene. Utløsekarakteristikken for kortslutningsvern er definert av deres evne til å håndtere høye feilstrømmer (Ik) og bryte kretsen sikkert.

Introduksjon til NEK 400 Tabell 52B

NEK 400 Tabell 52B er spesifikt dedikert til veiledning for valg av vern mot overstrøm for kabler og ledere. Tabellen gir en oversikt over de tillatte maksimalverdiene for nominell strøm (In) til overstrømsvernet i forhold til lederens tverrsnitt og installasjonsmetode. Det er viktig å merke seg at Tabell 52B må sees i sammenheng med andre deler av NEK 400, spesielt kapittel 52 som omhandler valg og montasje av elektrisk materiell, og kapittel 43 som omhandler beskyttelse mot overstrøm.

Strukturen i Tabell 52B

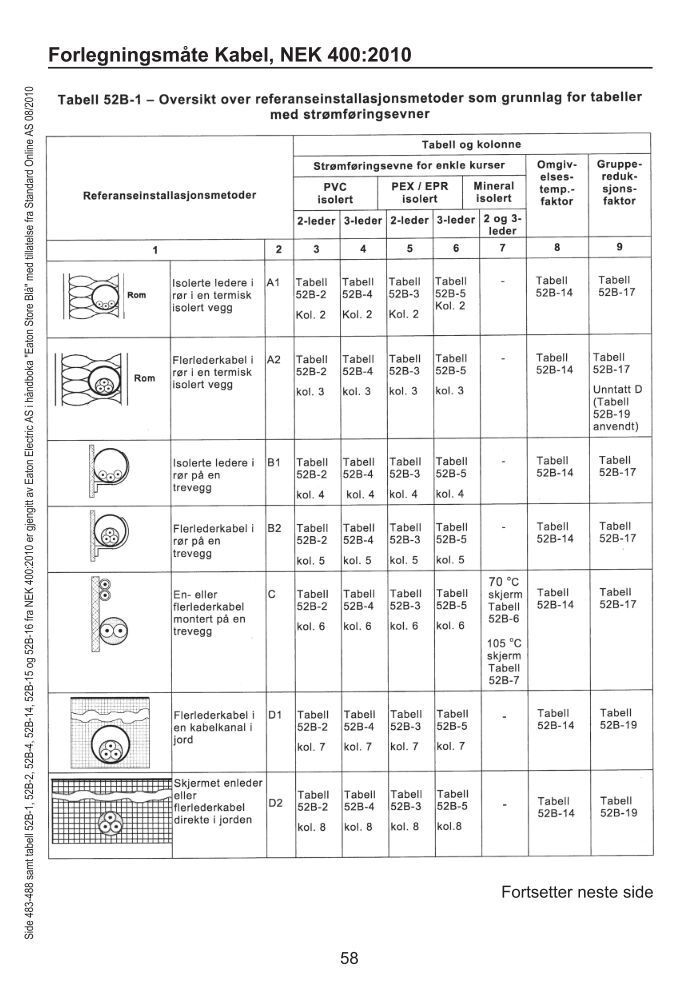

Tabell 52B er typisk organisert med kolonner som angir lederens tverrsnitt (i kvadratmillimeter, mm²), installasjonsmetode (referanseinstallasjonsmetode), og de tilhørende maksimalverdiene for nominell strøm (In) til overstrømsvernet (i ampere, A). De ulike referanseinstallasjonsmetodene tar hensyn til hvordan kabelen er lagt, for eksempel i rør, på kabelstige, direkte i vegg, eller i bakken, da dette påvirker kabelens evne til å avgi varme og dermed dens strømføringsevne (Iz). Det er essensielt å identifisere korrekt installasjonsmetode for den aktuelle kabelen for å kunne bruke Tabell 52B på en riktig måte.

Viktigheten av Referanseinstallasjonsmetoder

Referanseinstallasjonsmetodene som er angitt i NEK 400 er standardiserte måter å legge kabler på, og hver metode har en tilhørende bokstavkode (f.eks. A1, A2, B1, B2, C, D, E, F, G). Disse metodene tar hensyn til faktorer som omgivelsestemperatur, varmeledningsevne fra kabelen til omgivelsene, og gruppering av flere kabler sammen. For eksempel vil en kabel som er lagt fritt i luft ha bedre kjøling enn en kabel som er trukket i et isolert rør i en vegg, og vil derfor ha en høyere strømføringsevne for samme tverrsnitt. Tabell 52B er basert på disse referanseinstallasjonsmetodene, og det er derfor kritisk å velge riktig metode i henhold til den faktiske installasjonen for å sikre korrekt bruk av tabellen.

Forholdet mellom Lederens Tverrsnitt og Strømføringsevne

Generelt sett har en leder med større tverrsnitt en høyere strømføringsevne. Dette skyldes at et større tverrsnitt gir lavere elektrisk motstand, noe som resulterer i mindre varmeutvikling ved en gitt strøm. Tabell 52B reflekterer dette forholdet ved å angi høyere tillatte verdier for nominell strøm for større ledertverrsnitt, forutsatt samme installasjonsmetode. Det er imidlertid viktig å understreke at strømføringsevnen også er sterkt avhengig av installasjonsmetoden, og en tykk kabel som er dårlig kjølt kan ha en lavere tillatt strøm enn en tynnere kabel med god kjøling.

Detaljert Gjennomgang av NEK 400 Tabell 52B

For å illustrere bruken av NEK 400 Tabell 52B, skal vi se nærmere på hvordan tabellen er strukturert og hvordan man finner riktig vern for en gitt kabelinstallasjon. La oss anta at vi har en kobberkabel med et bestemt tverrsnitt som er installert etter en spesifikk referanseinstallasjonsmetode. Vi må først identifisere lederens tverrsnitt og deretter finne den korresponderende referanseinstallasjonsmetoden i NEK 400. Når disse to er kjent, kan vi slå opp i Tabell 52B for å finne den maksimale tillatte nominelle strømmen (In) for overstrømsvernet.

Eksempel 1: Kabel i Rør på Vegg (Referanseinstallasjonsmetode B1)

La oss si at vi har en 2,5 mm² kobberkabel som er trukket i et isolerende rør som er festet på en vegg (referanseinstallasjonsmetode B1). Ved å se i Tabell 52B (eller tilhørende tabeller for strømføringsevne, f.eks. Tabell 52A), vil vi finne den typiske strømføringsevnen (Iz) for denne kabelen under disse forholdene. La oss anta at strømføringsevnen (Iz) er 20 A. I henhold til NEK 400 skal nominell strøm (In) til overbelastningsvernet ikke overstige Iz. Videre skal vernet løse ut ved en strøm (I2) ≤ 1,45 * Iz. Tabell 52B vil da typisk angi en maksimal nominell strøm for vernet som er lik eller lavere enn Iz, for eksempel 16 A for en 2,5 mm² kabel installert etter metode B1.

Eksempel 2: Kabel på Kabelstige (Referanseinstallasjonsmetode E)

Anta nå at vi har en 4 mm² kobberkabel som er lagt på en perforert kabelstige (referanseinstallasjonsmetode E). Denne installasjonsmetoden gir generelt bedre kjøling enn installasjon i rør. Ved å konsultere relevante tabeller i NEK 400, vil vi finne en høyere strømføringsevne (Iz) for denne kabelen, la oss si 32 A. I henhold til Tabell 52B, kan vi da tillate en høyere nominell strøm for overstrømsvernet, for eksempel 25 A eller 32 A, forutsatt at betingelsen In ≤ Iz og I2 ≤ 1,45 * Iz er oppfylt. Det er viktig å alltid sjekke de spesifikke verdiene i den aktuelle utgaven av NEK 400 og eventuelle nasjonale tillegg.

Faktorer som Påvirker Valget i Tabell 52B

Flere faktorer spiller inn når verdiene i Tabell 52B fastsettes:

• Lederens Materiale og Tverrsnitt: Kobber og aluminium er de vanligste ledermaterialene, og deres ulike ledningsevne påvirker strømføringsevnen. Større tverrsnitt tillater høyere strøm.
• Installasjonsmetode: Som nevnt, har måten kabelen er lagt på stor betydning for varmeavledningen og dermed tillatt strøm.
• Omgivelsestemperatur: Høyere omgivelsestemperatur reduserer kabelens evne til å avgi varme, og dermed reduseres strømføringsevnen. Korreksjonsfaktorer for omgivelsestemperatur finnes i NEK 400 og må anvendes ved behov.
• Gruppering av Kabler: Dersom flere kabler er lagt sammen, vil varme fra en kabel påvirke de andre, og strømføringsevnen må reduseres ved hjelp av gruppefaktorer som angis i NEK 400.

Disse faktorene er indirekte tatt hensyn til gjennom de ulike referanseinstallasjonsmetodene som Tabell 52B er basert på. I tilfeller hvor de faktiske forholdene avviker fra forutsetningene for referanseinstallasjonsmetodene, må det gjøres ytterligere beregninger og eventuelt benyttes korreksjonsfaktorer.

Anvendelse av Tabell 52B i Praktiske Eksempler

For å ytterligere konkretisere bruken av NEK 400 Tabell 52B, skal vi se på noen flere praktiske eksempler som illustrerer hvordan man går frem for å velge riktig overstrømsvern i ulike situasjoner.

Eksempel 3: En Kurs til Belysning i Bolig

I en boliginstallasjon har vi en kurs som forsyner belysning. Vi har valgt en 1,5 mm² kobberkabel som er trukket i rør i en isolert vegg (dette kan tilsvare referanseinstallasjonsmetode B2). Ved å konsultere NEK 400 Tabell 52A finner vi at strømføringsevnen (Iz) for denne kabelen under disse forholdene kan være rundt 15,5 A (dette er et eksempel, sjekk alltid gjeldende norm). I henhold til Tabell 52B vil den maksimalt tillatte nominelle strømmen (In) for overstrømsvernet typisk være 10 A eller 13 A for å sikre at In ≤ Iz og I2 ≤ 1,45 * Iz (som i dette tilfellet ville være ca. 22,5 A). Vi ville derfor velge en 10 A eller 13 A automatsikring for denne kursen.

Eksempel 4: En Kurs til en Stikkontakt på Industri

I en industriell installasjon har vi en kurs som forsyner en stikkontakt for allmennbruk. Vi har valgt en 2,5 mm² kobberkabel som er lagt åpent på en kabelstige (referanseinstallasjonsmetode E). Strømføringsevnen (Iz) for denne kabelen kan være betydelig høyere enn ved installasjon i rør, for eksempel 25 A (igjen, dette er et eksempel). I henhold til Tabell 52B kan vi da velge et overstrømsvern med en nominell strøm på 20 A eller 25 A, forutsatt at dette ikke overstiger kapasiteten til stikkontakten og at utløsebetingelsene er oppfylt. Det er viktig å også vurdere eventuelle krav til samtidig belastning og dimensjonere kursen deretter.

Viktigheten av Sammenheng med Andre Tabeller i NEK 400

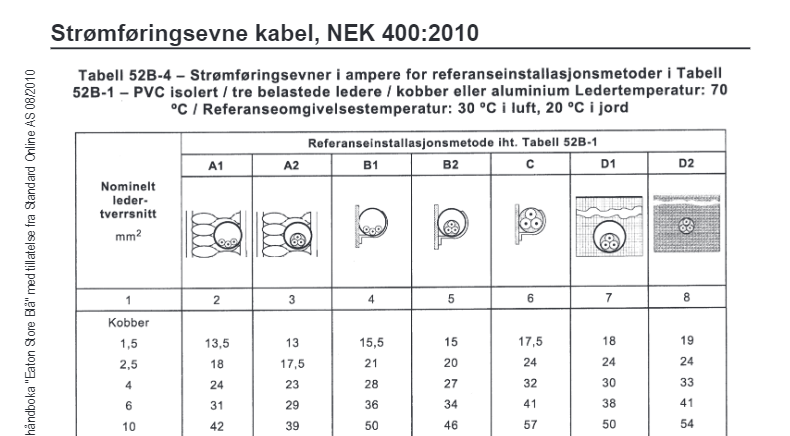

Det er essensielt å understreke at Tabell 52B ikke står alene. Den må brukes i sammenheng med andre tabeller i NEK 400, spesielt Tabell 52A som angir typiske strømføringsevner for ulike kabeltyper og installasjonsmetoder, samt tab
