Introduksjon: Oppnå Fleksibel Lyskontroll med Dimmer

Ønsker du å skape den perfekte atmosfæren i hjemmet ditt med justerbar belysning? Å montere en dimmer på en vanlig lysbryter er en relativt enkel måte å oppnå dette på. Med en dimmer kan du enkelt justere lysstyrken etter behov, enten det er for å skape en koselig stemning under en filmkveld eller for å ha sterkt lys når du arbeider. Denne omfattende guiden vil lede deg trinn for trinn gjennom hele prosessen, fra forberedelser og sikkerhetsforanstaltninger til selve installasjonen og eventuell feilsøking. Vi vil også se på ulike typer dimmere og gi deg tips for å velge den rette for ditt behov. Målet vårt er å gi deg all den informasjonen du trenger for å trygt og effektivt installere en dimmer og nyte fordelene med fleksibel lyskontroll.

Forberedelser Før Du Starter Monteringen

Før du i det hele tatt tenker på å skru løs den gamle lysbryteren, er det kritisk å gjøre grundige forberedelser. Dette sikrer ikke bare en tryggere installasjonsprosess, men også at du har alt du trenger for hånden. Her er en detaljert oversikt over forberedelsene du må gjøre:

Sikkerhet Først: Koble Ut Strømmen

Det aller viktigste steget før du begynner med noen form for elektrisk arbeid er å koble ut strømmen til den aktuelle lysbryteren. Dette gjøres ved å finne sikringsskapet og slå av den korresponderende sikringen eller hovedbryteren. For å være helt sikker på at strømmen er borte, anbefales det å bruke en spenningsmåler (også kalt multimeter) for å verifisere at det ikke er noen spenning i ledningene til lysbryteren. Aldri ta sjanser når det gjelder elektrisitet — din sikkerhet kommer alltid først.

Samle Nødvendig Verktøy og Utstyr

For å montere en dimmer trenger du visse verktøy og utstyr. Sørg for at du har følgende tilgjengelig før du starter:

• Skrutrekkere: Du vil sannsynligvis trenge både stjerneskrutrekker og flat skrutrekker i forskjellige størrelser.
• Avisoleringstang: For å fjerne isolasjonen fra ledningene uten å skade selve kobbertrådene.
• Spenningsmåler (Multimeter): Essensielt for å sjekke at strømmen er koblet ut og for eventuell feilsøking.
• Elektrikerteip: For å isolere eventuelle skjøter eller eksponerte ledninger.
• Ny dimmer: Sørg for at dimmeren er kompatibel med typen lyskilde du har (f.eks. LED, halogen, glødelampe) og har riktig effektområde.
• Bruksanvisning for dimmeren: Denne inneholder spesifikk informasjon om koblingen for akkurat din modell.
• Eventuelt: Borrmaskin og bor (hvis du må lage nye hull for festing), vater (for å sikre at dimmeren monteres rett).

Velg Riktig Dimmer for Ditt Behov

Det finnes forskjellige typer dimmere på markedet, og det er viktig å velge en som er kompatibel med dine lyskilder og ditt elektriske system. De vanligste typene inkluderer:

• Glødelampe- og halogen-dimmere: Disse er designet for tradisjonelle glødelamper og halogenpærer. De fungerer vanligvis ved å redusere spenningen til lampen.
• LED-dimmere: LED-belysning krever ofte spesielle dimmere som er designet for å håndtere de unike egenskapene til LED-drivere. Bruk av feil dimmer kan føre til flimring, inkompatibilitet eller til og med skade på LED-pærene.
• Universaldimmere: Disse dimmerne er mer fleksible og kan fungere med flere typer lyskilder, inkludert både glødelamper, halogenpærer og dimbare LED-pærer. Det er viktig å sjekke spesifikasjonene for å sikre kompatibilitet.
• Smarthus-dimmere: Disse dimmerne kan integreres med smarthussystemer og styres via apper, stemmekontroll eller andre smarte enheter. De kan bruke forskjellige teknologier som Zigbee, Z-Wave eller Wi-Fi.

Når du velger dimmer, må du også ta hensyn til den totale effekten (watt) til lyskildene som skal styres av dimmeren. Sørg for at dimmerens maksimale effekt er høyere enn den totale effekten til lampene. Overbelastning av dimmeren kan føre til overoppheting og skade.

Inspiser Den Eksisterende Lysbryteren og Koblingene

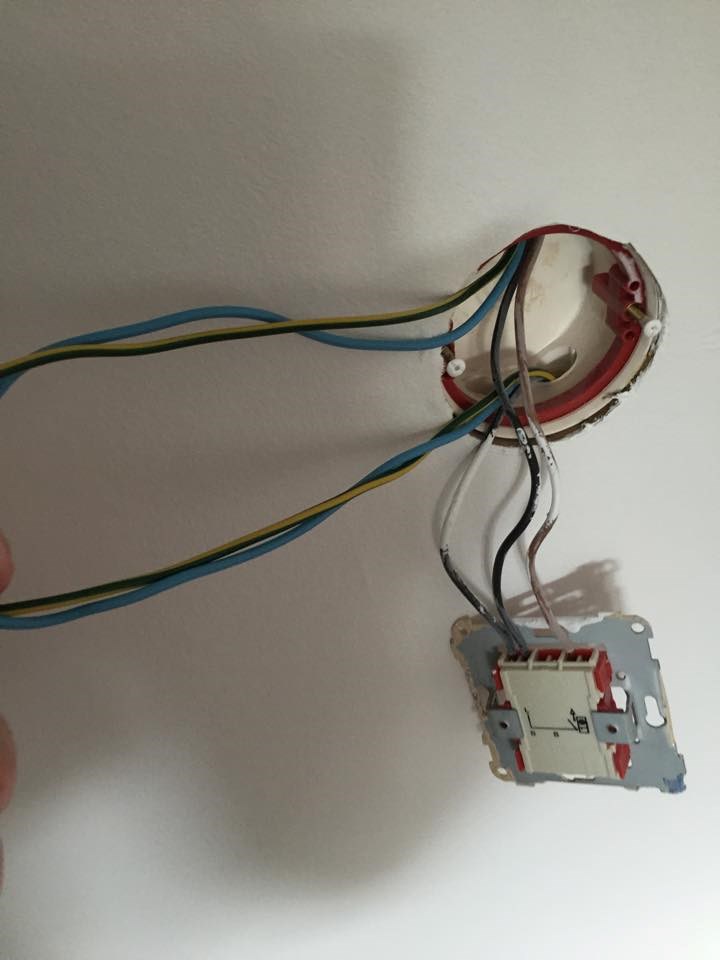

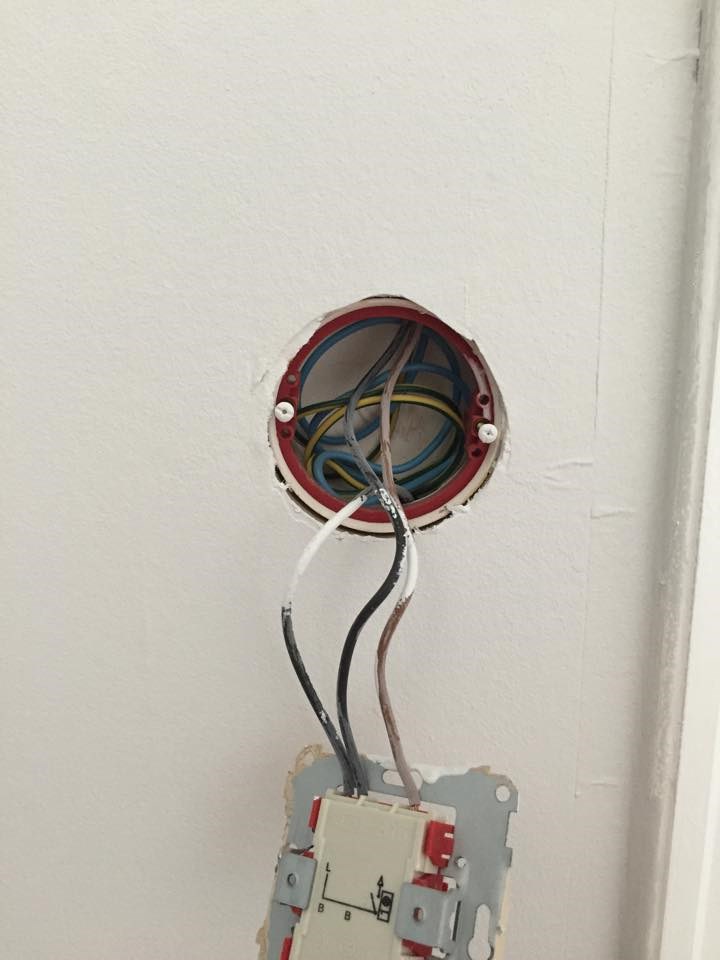

Før du fjerner den gamle lysbryteren, ta en nøye titt på hvordan den er koblet til. Det kan være nyttig å ta et bilde av de eksisterende ledningene før du kobler dem fra. Noter deg hvilken farge ledningene har og hvor de er koblet til på bryteren. I Norge er standard fargekoder for elektriske ledninger:

• Brun eller svart: Fase (L) — strømførende ledning.
• Blå: Nøytral (N) — returledning for strømmen (ikke alltid tilkoblet brytere).
• Gul/grønn: Jord (PE) — sikkerhetsledning (skal alltid være tilkoblet jordklemmen i koblingsboksen og eventuelt på bryteren hvis den har metallisk overflate).
• Hvit eller grå: Kan brukes som koblingsledning (i eldre installasjoner kan fargene variere).

Vær oppmerksom på at fargekoder kan variere i eldre installasjoner, så det er alltid best å være forsiktig og bruke en spenningsmåler for å identifisere ledningene sikkert.

Trinn-for-Trinn Guide til Montering av Dimmer

Nå som du har gjort alle nødvendige forberedelser, er det på tide å gå i gang med selve monteringen av dimmeren. Følg disse trinnene nøye for en sikker og korrekt installasjon:

Trinn 1: Fjern Den Gamle Lysbryteren

1. Sørg for at strømmen er koblet ut! Dobbeltsjekk med en spenningsmåler.
2. Skru løs skruene som fester dekselplaten til lysbryteren.
3. Fjern dekselplaten forsiktig.
4. Skru løs skruene som fester selve bryteren til veggboksen.
5. Trekk bryteren forsiktig ut av veggboksen. Vær oppmerksom på at ledningene fortsatt er koblet til.
6. Koble fra ledningene fra den gamle lysbryteren. Husk å notere deg hvilken ledning som var koblet hvor, eller ta et bilde for referanse. Vanligvis vil du finne en eller to ledninger koblet til bryteren.

Trinn 2: Koble Til Den Nye Dimmeren

Koblingen av dimmeren kan variere avhengig av modell og type. Det er derfor svært viktig å følge bruksanvisningen som følger med dimmeren nøye. Generelt sett vil du koble ledningene på følgende måte:

• Faseledningen (brun eller svart): Kobles til inngangsterminalen på dimmeren, som ofte er merket med «L» eller «IN».
• Ledningen som går til lampen (kan være svart, hvit eller grå): Kobles til utgangsterminalen på dimmeren, som ofte er merket med en bølgepil eller «OUT».
• Nøytralledningen (blå): Skal normalt ikke kobles til selve bryteren eller dimmeren, men forblir i koblingsboksen. Sørg for at den er isolert med elektrikerteip hvis den ikke er tilkoblet noe.
• Jordledningen (gul/grønn): Skal kobles til jordklemmen i koblingsboksen og eventuelt til jordklemmen på dimmeren hvis den har en metallisk overflate. Dette er en viktig sikkerhetsforanstaltning.

Bruk avisoleringstangen for å fjerne ca. 1 cm av isolasjonen fra enden av ledningene hvis nødvendig. Fest ledningene godt til dimmerens klemmer ved hjelp av skrutrekkeren. Sørg for at ingen blanke kobbertråder er synlige utenfor klemmen, da dette kan forårsake kortslutning.

Trinn 3: Monter Dimmeren i Veggboksen

1. Plasser dimmeren forsiktig inn i veggboksen. Pass på at ingen ledninger kommer i klem.
2. Fest dimmeren til veggboksen med skruene. Ikke stram skruene for mye, da dette kan skade dimmeren eller veggboksen.

Trinn 4: Monter Dekselplaten

1. Plasser dekselplaten over dimmeren og fest den med skruene.
2. Sørg for at dekselplaten sitter rett og pent inntil veggen.

Trinn 5: Slå På Strømmen og Test Dimmeren

1. Gå tilbake til sikringsskapet og slå på sikringen eller hovedbryteren som du slo av tidligere.

2. Test dimmeren ved å slå på lyset og deretter justere lysstyrken. Sjekk om dimmeren fungerer som den skal uten flimring eller andre problemer.

Viktig: Dokumentasjon og Bruksanvisning

Ta vare på bruksanvisningen til dimmeren. Den inneholder viktig informasjon om dimmerens spesifikasjoner, vedlikehold og eventuell feilsøking. Det kan også være lurt å notere ned datoen for installasjonen og eventuelle spesielle forhold rundt installasjonen.

Ulike Typer Dimmere og Deres Spesifikasjoner

Som nevnt tidligere, finnes det flere typer dimmere tilgjengelig på markedet. Å forstå forskjellene mellom dem er avgjørende for å velge riktig dimmer for ditt bruk.

Faseavsnittdimmere (Trailing Edge Dimmer)

Faseavsnittdimmere er ofte foretrukket for LED-belysning fordi de har en tendens til å gi jevnere dimming og redusere risikoen for flimring. De fungerer ved å kutte av bakkanten av sinusbølgen til vekselstrømmen. Denne teknologien er generelt mer avansert og kan være litt dyrere enn fasepåsnittdimmere.

• Fordeler: Bedre kompatibilitet med LED, jevnere dimming, mindre støy.
• Ulemper: Kan være dyrere.

Fasepåsnittdimmere (Leading Edge Dimmer)

Fasepåsnittdimmere er en eldre teknologi som ofte brukes for glødelamper og halogenpærer. De fungerer ved å kutte av forkanten av sinusbølgen. Disse dimmerne kan noen ganger forårsake problemer med LED-belysning, som flimring eller summing.

• Fordeler: Vanligvis billigere.
• Ulemper: Kan forårsake flimring med LED, kan være mer støyende.

PWM-dimmere (Pulsbreddemodulasjon)

PWM-dimmere regulerer lysstyrken ved å raskt slå lyset av og på med varierende pulsbredde. Dette er en vanlig metode for å dimme LED-lys og gir god kontroll over lysstyrken uten å endre spenningen direkte.

• Fordeler: Effektiv dimming av LED, god kontroll.
• Ulemper: Kan i noen tilfeller oppleves som flimrende hvis frekvensen er for lav.

Resistive dimmere (motstandsdimmere)

Resistive dimmere fungerer ved å plassere en variabel motstand i kretsen, noe som reduserer strømmen til lampen. Disse er hovedsakelig egnet for glødelamper og er ikke energieffektive for dimming av andre typer lyskilder.

• Fordeler: Enkel teknologi.

• Ulemper: Lav energieffektivitet, ikke egnet for LED.

0-10V dimmere

0-10V dimmere er en analog styringsmetode som brukes i kommersielle og industrielle applikasjoner. De sender et kontrollsignal (0-10 volt DC) til driveren av lyskilden for å justere lysstyrken. 0V tilsvarer vanligvis 100% lysstyrke, mens 10V tilsvarer minimum lysstyrke (eller omvendt, avhengig av driveren).

• Fordeler: Jevn og pålitelig dimming, egnet for større installasjoner.
• Ulemper: Krever spesielle drivere og er mindre vanlig i private hjem.

DALI-dimmere (Digital Addressable Lighting Interface)

DALI-dimmere er en digital standard for lysstyring som gir avansert kontroll over belysningen. Hver lyskilde har en unik adresse, noe som gjør det mulig å styre individuelle lamper eller grupper av lamper digitalt. DALI tilbyr toveis kommunikasjon og muliggjør mer komplekse lysscener og automatisering.

• Fordeler: Fleksibel styring, toveis kommunikasjon, mulighet for avanserte lysscener.
• Ulemper: Mer komplekst system, krever DALI-kompatible drivere og styringsenheter.
