Den ultimate guiden til krav til jordet stikkontakt i Norge: Sikkerhet først

I en stadig mer elektrifisert verden er sikkerheten rundt vårt elektriske anlegg av største betydning. En sentral komponent i et sikkert elektrisk system er den jordede stikkontakten. Denne tilsynelatende enkle enheten spiller en kritisk rolle i å beskytte oss mot elektrisk støt og brannfare. I denne omfattende guiden vil vi dykke dypt inn i kravene til jordet stikkontakt i Norge, utforske de underliggende forskriftene, diskutere viktigheten av korrekt installasjon og vedlikehold, og belyse konsekvensene av manglende eller feilaktig jording. Vårt mål er å gi deg en fullstendig forståelse av dette viktige sikkerhetstiltaket, slik at du kan sikre et trygt elektrisk miljø i ditt hjem eller på din arbeidsplass.

Hvorfor er jordet stikkontakt et grunnleggende sikkerhetskrav?

For å virkelig forstå kravene til jordet stikkontakt, må vi først erkjenne hvorfor jording er så essensielt. Elektrisitet søker alltid den enkleste veien til jord. I et normalt, velfungerende elektrisk apparat, følger strømmen kontrollerte ledere. Men dersom det oppstår en feil – for eksempel en isolasjonssvikt som gjør at strømførende deler kommer i kontakt med apparatets metallkasse – kan denne kassen bli spenningsførende. Uten jording vil den eneste veien for strømmen å komme til jord være gjennom en person som berører apparatet, med potensielt dødelige følger.

En jordet stikkontakt og den tilhørende jordlederen i det elektriske anlegget gir en alternativ, lavimpedans vei for feilstrømmen direkte til jord. Dette betyr at ved en feil vil en stor strøm flyte gjennom jordlederen, noe som igjen vil aktivere sikringen eller jordfeilbryteren i sikringsskapet. Bryteren vil da raskt koble ut strømmen, og dermed forhindre farlige situasjoner og beskytte både mennesker og utstyr.

Den vitenskapelige forklaringen bak jording og sikkerhet

Fenomenet bak jording kan forklares ved hjelp av Ohms lov og prinsippene for elektrisk potensial. Spenning er forskjellen i elektrisk potensial mellom to punkter. Strømmen som flyter mellom disse punktene er direkte proporsjonal med spenningen og omvendt proporsjonal med resistansen (motstanden) i kretsen ($I = V/R$). Jording skaper i praksis et referansepunkt med et potensial på null volt (jordpotensial). Når en feil oppstår og en ledende del får kontakt med en spenningsførende leder, vil potensialet på denne delen øke. Hvis det finnes en jordforbindelse med lav resistans, vil den høye potensialforskjellen mellom den feilrammede delen og jordpotensialet drive en betydelig strøm gjennom jordlederen. Denne høye strømmen er designet for å overskride kapasiteten til sikringen eller aktivere jordfeilbryteren, og dermed bryte kretsen og eliminere faren.

Uten en effektiv jordforbindelse vil det feilrammede apparatet kunne opprettholde en farlig spenning på sitt ytre skall. Hvis en person da berører dette apparatet og samtidig er i kontakt med jord (eller noe som er jordet), vil kroppen deres utgjøre en del av feilstrømkretsen, og strøm vil flyte gjennom dem. Kroppens motstand er relativt høy, men selv en liten strøm som varer en kort stund kan forårsake alvorlige skader, inkludert hjertestans og død.

Norske forskrifter og standarder for jordet stikkontakt

I Norge er kravene til jordet stikkontakt grundig regulert gjennom en rekke lover, forskrifter og standarder. Hoveddokumentet som omhandler elektriske lavspenningsinstallasjoner er NEK 400:2022, som er den norske elektrotekniske normen. Denne normen er basert på internasjonale standarder, men er tilpasset norske forhold og sikkerhetskrav. I tillegg kommer Forskrift om elektriske lavspenningsanlegg (FEL), som er en lovfestet forskrift som setter de overordnede kravene til sikkerhet og drift av elektriske anlegg. Direktoratet for samfunnssikkerhet og beredskap (DSB) er tilsynsorganet som har ansvaret for at disse forskriftene og standardene blir fulgt.

NEK 400: Hjørnesteinen i norske elektriske installasjoner

NEK 400 er en omfattende samling av bestemmelser som dekker alle aspekter ved prosjektering, utførelse og kontroll av elektriske lavspenningsanlegg. Den inneholder detaljerte spesifikasjoner for blant annet:

• Typer av elektrisk utstyr og deres bruksområder
• Krav til kabler og ledere
• Beskyttelsestiltak mot elektrisk sjokk
• Beskyttelsestiltak mot termiske virkninger (brannfare)
• Valg og installasjon av vern (sikringer, jordfeilbrytere osv.)
• Kontroll og dokumentasjon av elektriske anlegg

Når det gjelder jordet stikkontakt, spesifiserer NEK 400 i detalj i hvilke tilfeller jording er påkrevd, hvordan jordingen skal utføres, og hvilke krav som stilles til selve stikkontakten og den tilhørende installasjonen.

FEL (Forskrift om elektriske lavspenningsanlegg): Det lovmessige rammeverket

FEL er en forskrift som er hjemlet i lov om elektrisk virksomhet. Den setter de grunnleggende kravene til sikkerhet ved bygging, drift og vedlikehold av elektriske lavspenningsanlegg. FEL refererer ofte til NEK 400 som en anerkjent standard for god praksis og detaljerte tekniske løsninger. Overordnet stiller FEL krav om at alle elektriske anlegg skal være utført på en slik måte at de ikke utgjør fare for liv, helse og eiendom. Dette inkluderer naturligvis krav til bruk av jordet stikkontakt i visse tilfeller.

Andre relevante standarder og veiledere

I tillegg til NEK 400 og FEL, finnes det også andre standarder og veiledere som kan være relevante i spesifikke situasjoner. Dette kan inkludere standarder for spesielle typer installasjoner (for eksempel i landbruk eller industri), veiledere fra DSB, og produsentenes anvisninger for elektrisk utstyr.

I hvilke tilfeller er jordet stikkontakt påkrevd?

Spørsmålet om når jordet stikkontakt er obligatorisk er sentralt. Generelt sett er hovedregelen i Norge at alle stikkontakter som kan forsyne utstyr som krever jording, skal være jordet. Dette omfatter i praksis de fleste stikkontakter i moderne boliger og næringsbygg. Det finnes imidlertid noen spesifikke unntak og presiseringer som det er viktig å være klar over.

Generell regel: Jording for beskyttelsesklasse I utstyr

Elektrisk utstyr deles inn i forskjellige beskyttelsesklasser basert på hvordan beskyttelsen mot elektrisk sjokk er implementert. Utstyr i beskyttelsesklasse I kjennetegnes ved at det har både basisisolering og en beskyttelsesleder (jordleder) som er koblet til apparatets metallkasse. For at sikkerheten skal være ivaretatt, må dette utstyret kobles til en jordet stikkontakt. Dette sikrer at en eventuell feilstrøm ledes trygt til jord via beskyttelseslederen.

Spesifikke områder og installasjoner som krever jording

NEK 400 spesifiserer en rekke områder og installasjonstyper der jordet stikkontakt er et absolutt krav:

• Bad og andre våtrom: På grunn av den økte risikoen for elektrisk sjokk i fuktige omgivelser, er det strenge krav til elektriske installasjoner i bad og våtrom. Alle stikkontakter som installeres her skal være jordet og beskyttet av en jordfeilbryter med utløserstrøm på maksimalt 30 mA.
• Utendørs installasjoner: Stikkontakter som er plassert utendørs og er tilgjengelige for bruk, skal være jordet og ha tilstrekkelig beskyttelse mot inntrengning av vann og støv (IP-grad). De skal også være beskyttet av en jordfeilbryter.
• Kjøkken: Stikkontakter på kjøkkenbenker og for fastmontert utstyr som komfyr, oppvaskmaskin og kjøleskap skal i de fleste tilfeller være jordet.
• Verksteder og garasjer: I områder der det brukes elektrisk verktøy og maskiner, er jordet stikkontakt essensielt for å beskytte brukerne mot feilstrømmer.
• Industrielle anlegg: I industrielle miljøer med komplekse maskiner og utstyr er jording en fundamental del av sikkerhetssystemet.
• Nye boliger og rehabiliteringsprosjekter: Ved nybygg og større rehabiliteringer av eksisterende boliger er det som regel krav om at alle nye stikkontakter skal være jordet.

Unntak fra kravet om jording

Det finnes noen spesifikke unntak fra hovedregelen om at alle stikkontakter skal være jordet. Disse unntakene gjelder hovedsakelig for eldre installasjoner eller spesielle tilfeller:

• Eldre boliger med ujordet anlegg: I eldre boliger som ble bygget før jording ble standard, kan det fortsatt finnes ujordede stikkontakter. Det er imidlertid sterkt anbefalt å oppgradere disse anleggene for å øke sikkerheten. Ved endringer eller utvidelser av det elektriske anlegget, vil det som regel stilles krav om jording.
• Beskyttelsesklasse II utstyr: Utstyr i beskyttelsesklasse II er konstruert med dobbel eller forsterket isolasjon, slik at det ikke er nødvendig med jording for å oppnå tilstrekkelig beskyttelse mot elektrisk sjokk. Slike apparater har ikke jordingskontakt på støpselet og kan kobles til både jordede og ujordede stikkontakter.
• Beskyttelsesklasse III utstyr: Utstyr i beskyttelsesklasse III er konstruert for bruk med svært lav spenning (ELV), vanligvis under 50 V AC eller 120 V DC. På grunn av den lave spenningen anses risikoen for elektrisk sjokk som minimal, og jording er ikke nødvendig.

Det er viktig å merke seg at selv om visse unntak eksisterer, er det alltid en fordel å ha et elektrisk anlegg med jordede stikkontakter i så stor grad som mulig. Dette gir et generelt høyere sikkerhetsnivå.

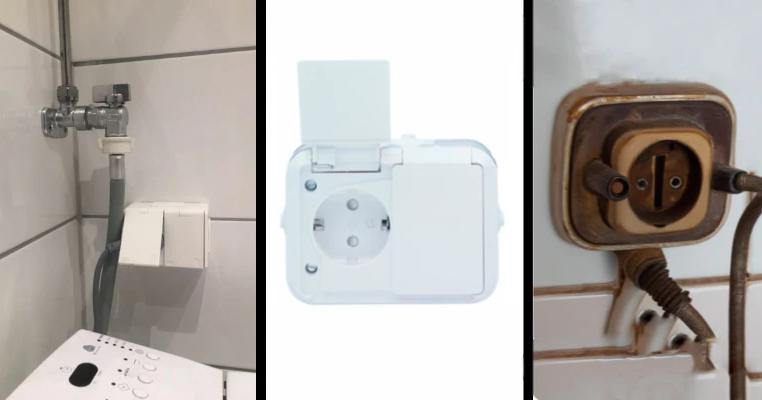

Hvordan ser en jordet stikkontakt ut og hvordan fungerer den?

En jordet stikkontakt er lett gjenkjennelig på de to metallfjærene eller klemmene som er plassert på hver side av de to hullene for strømførende pinner. Disse metallklemmene er koblet til jordlederen i det elektriske anlegget.

Komponentene i en jordet stikkontakt

En standard jordet stikkontakt består av følgende hovedkomponenter:

• To hull for strømførende pinner (fase og null): Disse hullene mottar pinnene på støpselet som leder strøm til apparatet.
• To sideplasserte jordingsklemmer: Disse metallklemmene er i kontakt med jordingskontaktene på støpselet.
• Isolerende materiale: Selve kroppen til stikkontakten er laget av et isolerende materiale for å hindre utilsiktet kontakt med strømførende deler.
• Tilkoblingsklemmer på baksiden: Her kobles de elektriske lederne (fase, null og jord) fra den faste installasjonen til stikkontakten.

Støpselet og jordingskontakten

For at et apparat skal kunne dra nytte av jordingen, må det ha et støpsel med jordingskontakter som passer til klemmene i den jordede stikkontakten. Disse jordingskontaktene er vanligvis i form av metallskinner på sidene av støpselet som kommer i kontakt med jordingsklemmene i stikkontakten når støpselet settes inn.

Funksjonsprinsippet ved en feilsituasjon

Når et apparat med jordingskontakt kobles til en jordet stikkontakt, etableres en kontinuerlig elektrisk forbindelse mellom apparatets metallkasse og jordpotensialet via jordlederen i installasjonen og jordingskontaktene i stikkontakten og støpselet. Dersom det oppstår en intern feil i apparatet som gjør at en strømførende del kommer i kontakt med metallkassen, vil feilstrømmen få en lavimpedans vei til jord gjennom denne forbindelsen. Den høye feilstrømmen vil føre til at vernet (sikringen eller jordfeilbryteren) kobler ut strømmen raskt, og dermed forhindrer elektrisk sjokk.

Installasjon av jordet stikkontakt: Hva du må vite

Korrekt installasjon av jordet stikkontakt er avgjørende for at den skal fungere som tiltenkt og bidra til et sikkert elektrisk anlegg. Installasjon av fast elektrisk materiell, inkludert stikkontakter, skal alltid utføres av en autorisert elektriker. Det er ulovlig og farlig å utføre slikt arbeid selv dersom man ikke har den nødvendige kompetansen og autorisasjonen.

Krav til kvalifikasjoner for installasjon

I Norge er det strenge krav til hvem som har lov til å utføre elektrisk installasjonsarbeid. Kun autoriserte elektrikere med relevant fagbrev og godkjenning fra Direktoratet for samfunnssikkerhet og beredskap (DSB) har kompetanse til å utføre installasjon av jordet stikkontakt og annet fast elektrisk materiell.

Trinn i installasjonsprosessen

Selv om du som privatperson ikke skal utføre installasjonen selv, kan det være nyttig å ha en grunnleggende forståelse av hva som skjer under installasjonsprosessen:

1. Planlegging: Elektrikeren vil først planlegge plasseringen av stikkontakten i henhold til gjeldende forskrifter og dine behov.
2. Trekking av kabler: Det trekkes en kabel fra sikringsskapet til installasjonsstedet. Denne kabelen inneholder normalt tre ledere: fase (L), null (N) og jord (PE).

3. Montering av boks:
