Den Ultimative Guiden til Koblingsskjema for Termostat og Varmekabler
Velkommen til vår dyptgående og omfattende guide om koblingsskjema for termostat og varmekabler. Enten du er en erfaren elektriker eller en huseier som ønsker å forstå grunnleggende prinsipper, vil denne artikkelen gi deg all den informasjonen du trenger for å sikre en trygg og effektiv installasjon av ditt gulvvarmesystem. Korrekt kobling er avgjørende for både funksjonaliteten og sikkerheten til anlegget, og vi vil lede deg gjennom alle nødvendige trinn og hensyn.
Forstå Grunnleggende Prinsipper for Kobling av Termostat og Varmekabler
Før vi dykker ned i de spesifikke koblingsskjemaene, er det viktig å forstå de grunnleggende prinsippene som ligger til grunn for elektriske installasjoner av varmekabler og termostater. Et gulvvarmesystem består i hovedsak av tre hovedkomponenter: varmekablene som genererer varmen, termostaten som regulerer temperaturen, og strømforsyningen. Samspillet mellom disse komponentene, styrt av korrekt kabling, sikrer et komfortabelt og energieffektivt inneklima.
Varmekablene: Hjertet i Oppvarmingssystemet
Varmekablene er motstandstråder som blir varme når elektrisk strøm passerer gjennom dem. De er vanligvis installert i gulvet, enten direkte under fliser, i støpemasse, eller i spesielle varmefordelingsplater. Ulike typer varmekabler er tilgjengelige, tilpasset forskjellige underlag og varmebehov. Det er avgjørende å velge riktig type og dimensjon på varmekablene for det spesifikke rommet og bruksområdet.
Termostaten: Kontrollsenteret for Temperaturen
Termostaten fungerer som kontrollsenteret for gulvvarmesystemet. Den måler temperaturen i rommet eller i gulvet (ved hjelp av en føler) og slår varmekablene av og på for å opprettholde ønsket temperatur. Moderne termostater tilbyr en rekke funksjoner, inkludert programmerbare tidsplaner, energisparingsmoduser og fjernstyring via smarthussystemer. Valget av termostat avhenger av brukerens preferanser og behov for funksjonalitet.
Strømforsyningen: Sikker Tilkobling til Elektrisk Nettverk
En sikker og korrekt strømforsyning er essensielt for ethvert elektrisk anlegg, inkludert gulvvarme. Tilkoblingen til det elektriske nettverket må utføres i henhold til gjeldende forskrifter og av kvalifisert personell. Overbelastning og feilaktig jording kan føre til farlige situasjoner og skade på utstyret.
Detaljert Gjennomgang av Koblingsskjemaer for Ulike Typer Termostater og Varmekabler
Det finnes en rekke forskjellige typer termostater og varmekabler på markedet, og hvert produkt kan ha sitt eget spesifikke koblingsskjema. Det er derfor avgjørende å alltid konsultere produsentens manual for det aktuelle utstyret. Imidlertid finnes det noen generelle prinsipper og vanlige koblingsmetoder som vi vil gjennomgå her.

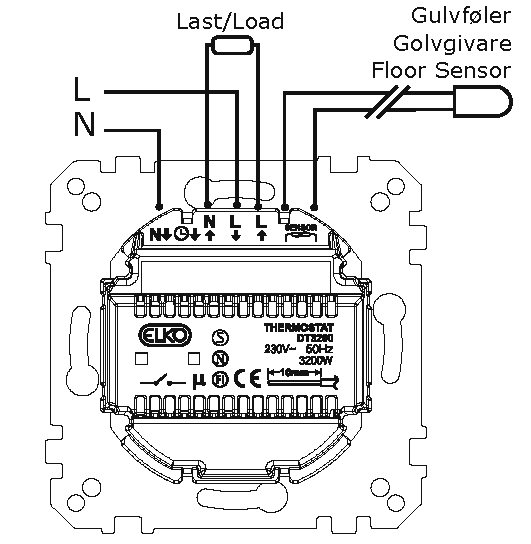

Grunnleggende Koblingsskjema for Enkel Termostat og Varmekabler
Det mest grunnleggende koblingsskjemaet involverer en enkel termostat med en strøminngang (vanligvis merket L for fase og N for nøytral), en utgang til varmekablene (vanligvis merket med symboler for varme eller en annen indikasjon), og eventuelt tilkobling for en gulvføler. Gulvføleren er en viktig komponent som gir termostaten informasjon om temperaturen i gulvet, noe som sikrer en jevn og komfortabel varme samt beskyttelse mot overoppheting.
Tilkobling av Strøm (L og N)
Strømtilførselen til termostaten kobles til inngangsklemmene merket L (fase) og N (nøytral). Det er viktig å sikre at strømmen er koblet fra før installasjonen påbegynnes. Bruk riktig dimensjonerte ledere og sørg for en solid og sikker tilkobling i henhold til forskriftene.
Tilkobling av Varmekabler (Utgang)
Utgangsklemmene på termostaten kobles til varmekablene. Antall og plassering av disse klemmene kan variere avhengig av termostatmodellen og om det er snakk om en eller flere varmekabelsløyfer. Produsentens anvisninger vil tydelig indikere hvordan varmekablene skal kobles til termostaten.
Tilkobling av Gulvføler (Sensor)
Dersom termostaten har en gulvføler, skal denne kobles til de dedikerte inngangsklemmene for føleren. Feilaktig tilkobling av føleren kan føre til feilaktig temperaturregulering. Plasseringen av gulvføleren er også viktig; den skal plasseres mellom varmekablene, men ikke direkte over en skjøt eller et punkt der kablene krysser hverandre.
Koblingsskjema for Termostat med Flere Varmekabelsløyfer
I større rom eller områder kan det være nødvendig å installere flere varmekabelsløyfer. Disse kan kobles til termostaten enten parallelt eller serielt, avhengig av termostatens kapasitet og produsentens anbefalinger. Parallellkobling er vanligvis foretrukket da dette sikrer at hver sløyfe får full spenning uavhengig av de andre.

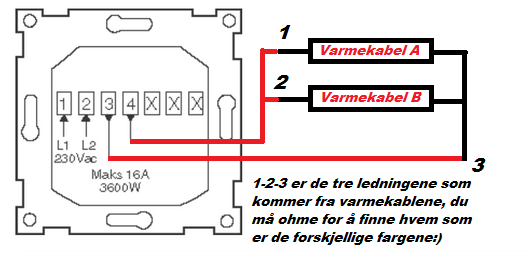

Parallellkobling av Varmekabler
Ved parallellkobling kobles alle de ene endene av varmekablene sammen og til den ene utgangsklemmen på termostaten, mens de andre endene kobles sammen og til den andre utgangsklemmen. Det er viktig å sjekke at termostaten er dimensjonert for den totale belastningen fra alle varmekablene.
Seriekobling av Varmekabler
Seriekobling innebærer at varmekablene kobles etter hverandre, slik at strømmen går gjennom den ene kabelen før den går videre til den neste. Seriekobling er mindre vanlig for gulvvarme da en feil i en av kablene vil bryte strømkretsen for alle kablene. Det er også viktig å sikre at termostaten er egnet for den totale motstanden i kretsen ved seriekobling.
Koblingsskjema for Smarte Termostater og Avanserte Systemer
Smarte termostater og mer avanserte gulvvarmesystemer kan ha mer komplekse koblingsskjemaer som inkluderer funksjoner som WiFi-tilkobling, ekstern styring, og integrasjon med andre smarthusenheter. Disse termostatene kan ha flere innganger og utganger for ulike funksjoner.
Tilkobling til Smarthussystemer
Noen smarte termostater krever i tillegg til strøm og varmekabler også tilkobling til et smarthussystem via WiFi eller andre kommunikasjonsprotokoller. Dette kan innebære tilkobling til en gateway eller hub. Følg produsentens instruksjoner nøye for å sikre korrekt integrasjon.
Ekstra Funksjoner og Tilkoblinger
Avanserte termostater kan ha ekstra tilkoblinger for funksjoner som ekstern føler (for eksempel en romføler i tillegg til gulvføleren), potensialfri kontakt for styring av andre enheter, eller tilkobling til energistyringssystemer. Koblingsskjemaet vil tydelig indikere hvordan disse funksjonene skal kobles til.
Viktige Sikkerhetshensyn Ved Kobling av Termostat og Varmekabler
Sikkerhet er av største betydning ved alle elektriske installasjoner. Feilaktig kobling av termostat og varmekabler kan føre til elektrisk støt, brannfare og skade på utstyret. Følgende sikkerhetshensyn må alltid overholdes:
Koble Alltid Fra Strømmen Før Arbeidet Påbegynnes
Før du begynner noe arbeid med det elektriske anlegget, må du sørge for at strømmen er koblet fra ved sikringsskapet. Kontroller at det ikke er spenning i ledningene før du berører dem.
Bruk Kun Godkjent Materiell og Verktøy
Sørg for å bruke godkjent materiell som er i samsvar med gjeldende standarder og forskrifter. Bruk også egnet verktøy for elektrisk installasjon for å sikre korrekte og sikre tilkoblinger.
Følg Produsentens Anvisninger Nøye
Hvert produkt har sitt eget spesifikke koblingsskjema og installasjonsanvisninger. Disse skal følges nøye for å sikre korrekt funksjon og unngå feil.
Overhold Gjeldende Elektriske Forskrifter
Alle elektriske installasjoner skal utføres i henhold til gjeldende nasjonale og lokale forskrifter. I Norge er det spesifikke standarder (NEK 400) som regulerer elektriske anlegg.
Ved Usikkerhet, Kontakt En Kvalifisert Elektriker
Dersom du er usikker på hvordan termostaten og varmekablene skal kobles, eller hvis du mangler erfaring med elektrisk installasjon, skal du alltid kontakte en kvalifisert elektriker. Feilaktig installasjon kan være farlig og kan også føre til at garantien på produktene bortfaller.
Steg-for-Steg Guide til Kobling av Enkel Termostat og Varmekabler
Selv om spesifikke trinn kan variere avhengig av produktene, gir denne generelle steg-for-steg guiden en oversikt over prosessen med å koble en enkel termostat til varmekabler.
Steg 1: Forberedelse og Verifisering
- Les produsentens manualer for både termostaten og varmekablene nøye.
- Kontroller at alt nødvendig materiell er tilgjengelig, inkludert termostat, varmekabler, gulvføler (hvis aktuelt), koblingsbokser, ledninger, og verktøy.
- Sørg for at strømmen er koblet fra ved sikringsskapet og verifiser dette med en spenningsmåler.
- Planlegg plasseringen av termostaten og gulvføleren i henhold til anvisningene.
Steg 2: Montering av Termostat og Gulvføler
- Monter termostaten på veggen i henhold til produsentens anvisninger. Sørg for at den er lett tilgjengelig og i en passende høyde.
- Installer gulvføleren mellom varmekablene i gulvet. Føleren skal plasseres i et beskyttelsesrør for enkel utskifting ved behov. Pass på at føleren ikke plasseres over skjøter eller kryssende kabler.
- Trekk ledningene fra varmekablene og gulvføleren (hvis aktuelt) til koblingsboksen bak termostaten.
Steg 3: Kobling av Ledninger i Koblingsboksen
- Identifiser lederne i kablene (fase, nøytral, jord). Varmekabler kan ha to ledere (for tilkobling til termostaten) og en skjerm (jord). Gulvføleren har vanligvis to ledere.
- Koble tilførselen av strøm (fase L og nøytral N) til de tilsvarende inngangsklemmene på termostaten. Jordlederen fra strømkabelen skal kobles til jordklemmen i koblingsboksen og eventuelt til termostaten dersom den har en jordklemme.
- Koble lederne fra varmekablene til utgangsklemmene på termostaten. Vær nøye med polariteten dersom produsenten spesifiserer dette.
- Koble lederne fra gulvføleren til de dedikerte følerklemmene på termostaten. Polaritet er vanligvis ikke viktig for følerledere, men sjekk manualen.
- Sørg for at alle tilkoblinger er sikre og godt skrudd til for å unngå dårlig kontakt og varmgang.
Steg 4: Kontroll og Test
- Dobbeltsjekk alle koblinger i henhold til koblingsskjemaet og produsentens anvisninger.
- Monter termostaten ferdig på veggen.
- Slå på strømmen igjen ved sikringsskapet.
- Test termostaten ved å stille inn en ønsket temperatur og kontrollere at varmekablene begynner å varme opp. Sjekk også at termostaten slår seg av når ønsket temperatur er nådd.
- Kontroller funksjonen til gulvføleren ved å verifisere at termostaten viser korrekt temperatur og regulerer varmen deretter.
Vanlige Feil Ved Kobling av Termostat og Varmekabler (og Hvordan Unngå Dem)
Selv med nøye planlegging og utførelse, kan det oppstå feil ved kobling av termostat og varmekabler. Her er noen vanlige feil og hvordan du kan unngå dem:
Feilaktig Tilkobling av Strømforsyning
Feilaktig tilkobling av fase (L) og nøytral (N) kan føre til at termostaten ikke fungerer eller i verste fall blir skadet. Sørg alltid for å identifisere lederne korrekt og koble dem til de riktige klemmene.
Overser Jordforbindelsen
Manglende eller feilaktig jording er en alvorlig sikkerhetsrisiko. Jordlederen skal alltid kobles korrekt til jordklemmer i koblingsboksen og eventuelt på termostaten og varmekablene (skjermen).
Feil Kobling av Varmekabler til Termostaten
Feilaktig kobling av varmekablene kan føre til at de ikke varmer opp eller at termostaten overbelastes. Følg koblingsskjemaet nøye og sørg for at kablene er koblet til de riktige utgangsklemmene.
Feil Plassering eller Tilkobling av Gulvføler
Feil plassering av gulvføleren (f.eks. direkte over en varmekabel) kan føre til unøyaktig temperaturmåling og ineffektiv oppvarming. Feilaktig tilkobling av følerlederne til termostaten kan også forårsake problemer. Plasser føleren mellom kablene og koble den til de dedikerte klemmene.
