Kart og Kompass Forsvaret: En Kompleks Guide til Militær Navigasjon

I Forsvaret er evnen til nøyaktig navigasjon med kart og kompass en fundamental ferdighet, ofte forskjellen mellom suksess og fiasko, liv og død. Mens moderne teknologi som GPS spiller en stadig større rolle, forblir den klassiske metoden med kart og kompass ryggraden i navigasjon under forhold der elektronisk utstyr kan svikte, være utilgjengelig eller utsatt for jamming. Denne omfattende guiden dykker dypt inn i de intrikate aspektene ved bruk av kart og kompass i en militær kontekst, og utforsker avanserte teknikker, kritisk kartforståelse og presis kompassmanøvrering som kreves for å operere effektivt i alle tenkelige miljøer og situasjoner.

Grunnleggende Kartforståelse for Militært Personell

Et topografisk kart er mer enn bare en tegning av terrenget; det er en detaljert, nøyaktig representasjon av jordens overflate, som viser naturlige og menneskeskapte trekk i et målestokkforhold. For militært personell er en inngående forståelse av kartets elementer essensielt for planlegging, gjennomføring og situasjonsforståelse. La oss utforske de viktigste aspektene ved militære kart:

Målestokk og Representasjon av Avstand

Kartets målestokk angir forholdet mellom en avstand på kartet og den tilsvarende avstanden i terrenget. Dette uttrykkes typisk som et forholdstall, for eksempel 1:50 000, som betyr at én enhet på kartet representerer 50 000 av de samme enhetene på bakken. For militære operasjoner er det avgjørende å forstå hvordan målestokken påvirker detaljnivået som vises på kartet og nøyaktigheten av avstandsmålinger. Større målestokk (f.eks. 1:25 000) viser mer detaljer over et mindre område, mens mindre målestokk (f.eks. 1:100 000) dekker et større område med færre detaljer. Evnen til raskt og nøyaktig å konvertere avstander på kartet til virkelige avstander i terrenget er en kritisk ferdighet som krever øvelse og presisjon. Dette inkluderer bruk av grafiske målestokker som ofte er trykt på kartet for rask referanse.

Konturlinjer og Høyderepresentasjon

Konturlinjer er kanskje det mest informative, men også det mest krevende elementet å mestre på et topografisk kart. Disse linjene forbinder punkter med lik høyde over havet og gir en visuell representasjon av terrengets form og helning. Avstanden mellom konturlinjene (konturintervallet) er konstant for et gitt kart og er vanligvis spesifisert i kartlegenden. Tette konturlinjer indikerer bratt terreng, mens linjer som ligger langt fra hverandre representerer slakt terreng. Ved å studere mønsteret av konturlinjer kan man identifisere viktige topografiske trekk som åser, daler, rygger, sadler og kløfter. Forståelsen av hvordan man tolker disse formasjonene er avgjørende for taktisk planlegging, valg av ruter og vurdering av terrengets påvirkning på forflytning og sikt.

Symboler og Karttegn: Tolkning av Terrenget

Militære kart er rike på symboler og karttegn som representerer en rekke naturlige og menneskeskapte objekter, inkludert vegetasjonstyper (skog, myr, åpent land), vannforekomster (elver, innsjøer, bekker), infrastruktur (veier, jernbaner, kraftlinjer, bebyggelse) og militære installasjoner (baser, skytefelt, sperringer). Hvert symbol er standardisert for å sikre enhetlig tolkning på tvers av forskjellige kart og brukere. Evnen til raskt og korrekt å identifisere og tolke disse symbolene er avgjørende for å bygge et nøyaktig mentalt bilde av omgivelsene og planlegge effektive ruter og operasjoner. Kartlegenden er nøkkelen til å forstå betydningen av de ulike symbolene som brukes på et spesifikt kart, og det er viktig å konsultere denne regelmessig.

Koordinatsystemer: UTM og MGRS for Presis Posisjonering

For nøyaktig posisjonsangivelse og referanse bruker militære kart forskjellige koordinatsystemer. De to vanligste er Universal Transverse Mercator (UTM) og Military Grid Reference System (MGRS). UTM er et globalt koordinatsystem som deler jorden inn i soner, og posisjoner angis ved hjelp av øst- og nord-koordinater (easting og northing) i meter. MGRS er en videreutvikling av UTM som gir en mer presis og alfanumerisk referanse, noe som reduserer risikoen for feil under kommunikasjon av posisjoner. Forståelsen av hvordan man leser, plotter og konverterer mellom disse koordinatsystemene er en grunnleggende ferdighet for alt militært personell som er involvert i navigasjon og operasjoner. Nøyaktig bruk av koordinatsystemer er avgjørende for presis artilleriildledning, luftstøtte og koordinering av troppebevegelser.

Kartets Informasjonsfelt: Viktige Detaljer og Referanser

Utover selve kartbildet inneholder militære kart en rekke viktige informasjonsfelt som gir essensiell kontekst og data. Dette inkluderer kartets navn og nummer for entydig identifikasjon, utgivelsesdato og revisjonsinformasjon for å sikre at man bruker den mest oppdaterte versjonen, målestokk angitt både som forholdstall og grafisk skala, konturintervall, informasjon om koordinatsystemet som brukes, magnetisk deklinasjon (forskjellen mellom geografisk nord og magnetisk nord) og en detaljert kartlegende som forklarer alle symboler og karttegn. Å ignorere denne informasjonen kan føre til alvorlige navigasjonsfeil og kompromittere oppdragets suksess og sikkerhet. Derfor er det avgjørende å alltid grundig undersøke kartets informasjonsfelt før bruk.

Kompassets Rolle i Militær Navigasjon: Presisjon og Pålitelighet

Kompasset er et enkelt, men likevel uhyre kraftfullt navigasjonsinstrument som, i samspill med kartet, muliggjør nøyaktig retningsbestemmelse og orientering. Selv i en tid dominert av avansert teknologi, forblir kompasset en pålitelig og essensiell del av den militære navigatørens utrustning. Dets evne til å fungere uavhengig av eksterne energikilder og dets robusthet under krevende forhold gjør det uunnværlig.

Kompassets Grunnleggende Komponenter og Funksjoner

Et militært kompass består typisk av flere nøkkelkomponenter som hver spiller en viktig rolle i navigasjonsprosessen. Kompasshuset inneholder en magnetisk nål som fritt kan rotere og peke mot jordens magnetiske nordpol. Kompassrosen er en gradert sirkel (vanligvis fra 0 til 360 grader) som brukes til å avlese retninger (azimuter). Sikteanordningen (som kan inkludere et siktehår og en siktelinje) hjelper brukeren med å peile retninger mot fjerne objekter. Graderingsringen (eller bezelringen) kan roteres og brukes til å stille inn ønsket azimut. Noen avanserte militære kompasser har også tilleggsfunksjoner som innebygde avstandsmålere og helningsmålere. Forståelsen av hvordan hver enkelt komponent fungerer og samhandler er avgjørende for korrekt bruk av kompasset.

Forståelse og Håndtering av Magnetisk Deklinasjon

Magnetisk deklinasjon, også kjent som magnetisk variasjon, er vinkelen mellom geografisk nord (sann nord) og magnetisk nord (retningen kompassnålen peker). Denne vinkelen varierer geografisk og over tid, og det er derfor avgjørende å kjenne den aktuelle deklinasjonen for det området man opererer i. Informasjon om deklinasjonen finnes vanligvis på kartets informasjonsfelt. Unnlatelse av å korrigere for magnetisk deklinasjon kan føre til betydelige navigasjonsfeil og avvik fra planlagt kurs. Prosessen med å legge til eller trekke fra deklinasjonsvinkelen (avhengig av om magnetisk nord ligger øst eller vest for geografisk nord) er en kritisk del av nøyaktig kompassbruk og må utføres med omhu.

Peiling av Azimut: Bestemmelse av Retning til Objekter

Å peile en azimut innebærer å bruke kompasset til å bestemme den magnetiske retningen (i grader) til et synlig objekt i terrenget. Denne teknikken er fundamental for orientering og navigasjon. Prosessen innebærer vanligvis å sikte langs kompassets siktelinje mot objektet, sørge for at kompasshuset holdes plant, og deretter lese av azimutverdien ved referansemerket. Nøyaktig peiling krever en stabil hånd og presis justering av kompasset. Denne ferdigheten er avgjørende for å bekrefte egen posisjon, finne veien til et mål eller unngå hindringer.

Marsj etter Azimut: Følge en Bestemt Kurs i Terrenget

Å marsjere etter en azimut innebærer å bevege seg i en forhåndsbestemt magnetisk retning ved hjelp av kompasset. Dette krever at man først stiller inn ønsket azimut på kompasset ved hjelp av graderingsringen. Deretter holder man kompasset foran seg og orienterer seg slik at kompassnålens nordende faller sammen med nordmerket på kompasshuset (etter å ha korrigert for deklinasjon). Ved å kontinuerlig sjekke kompasset og velge tydelige referansepunkter i terrenget i den angitte retningen (og deretter gå til disse punktene), kan man opprettholde en nøyaktig kurs selv over lange avstander og i vanskelig terreng. Denne teknikken krever konsentrasjon og evnen til å opprettholde en jevn retning.

Tilbakemarsj (Back Azimuth): Finne Veien Tilbake

Tilbakemarsj er en teknikk som brukes for å finne veien tilbake til et kjent punkt. Hvis man har beveget seg fra et punkt A til et punkt B ved å følge en bestemt azimut, kan man finne veien tilbake fra B til A ved å beregne tilbakemarsjen. For å finne tilbakemarsjen legger man til 180 grader til den opprinnelige azimuten hvis den er mindre enn 180 grader, eller trekker fra 180 grader hvis den er 180 grader eller mer. Ved å følge denne nye azimuten (etter å ha korrigert for deklinasjon) kan man navigere tilbake til utgangspunktet. Denne teknikken er spesielt nyttig i situasjoner med dårlig sikt eller når man har mistet orienteringen.

Samspillet Mellom Kart og Kompass: Integrert Navigasjon

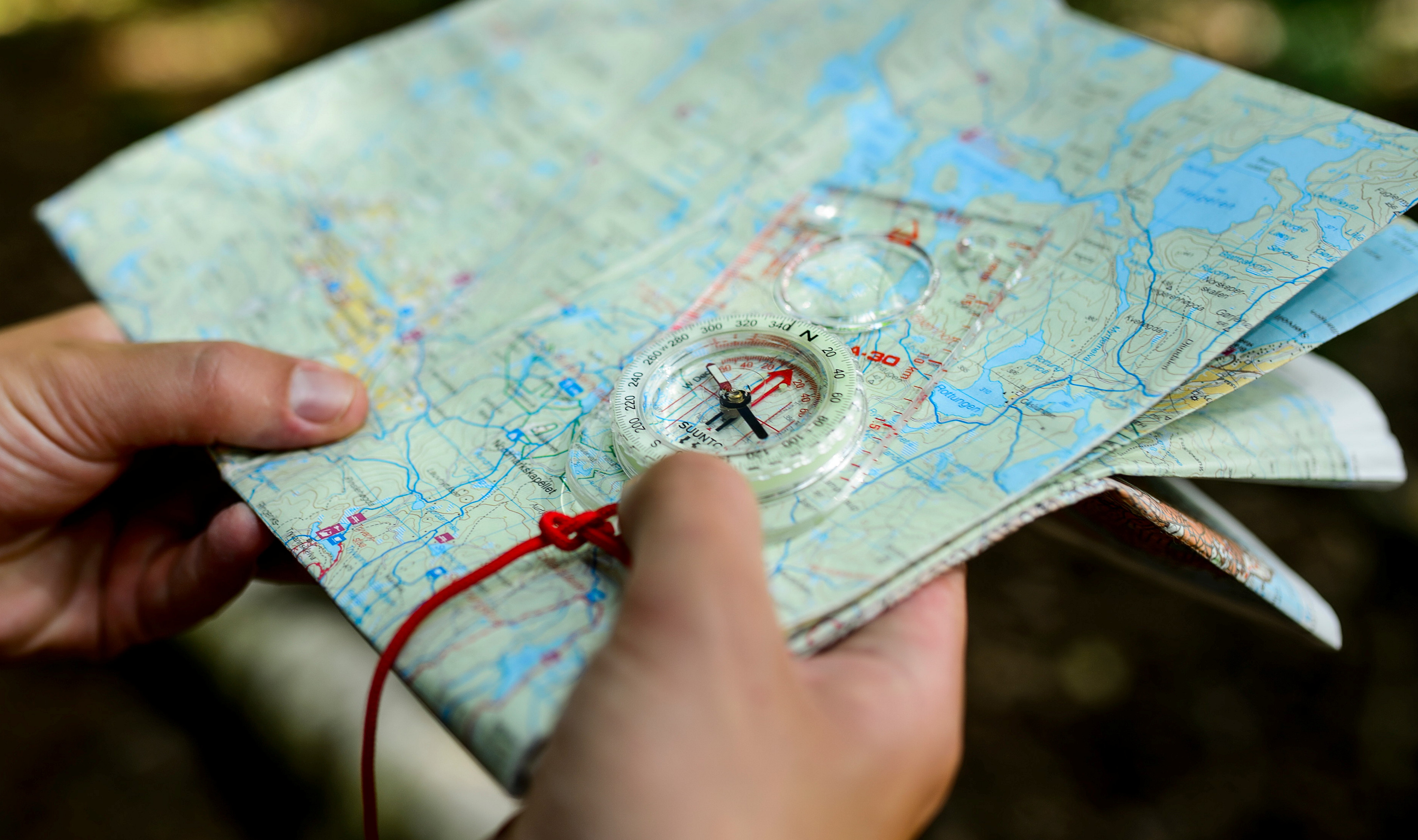

Den virkelige kraften i navigasjon ligger i det sømløse samspillet mellom kartet og kompasset. Disse to verktøyene utfyller hverandre og gir en robust og pålitelig metode for å bestemme posisjon, planlegge ruter og navigere i komplekst terreng.

Orientering av Kartet ved Hjelp av Kompasset

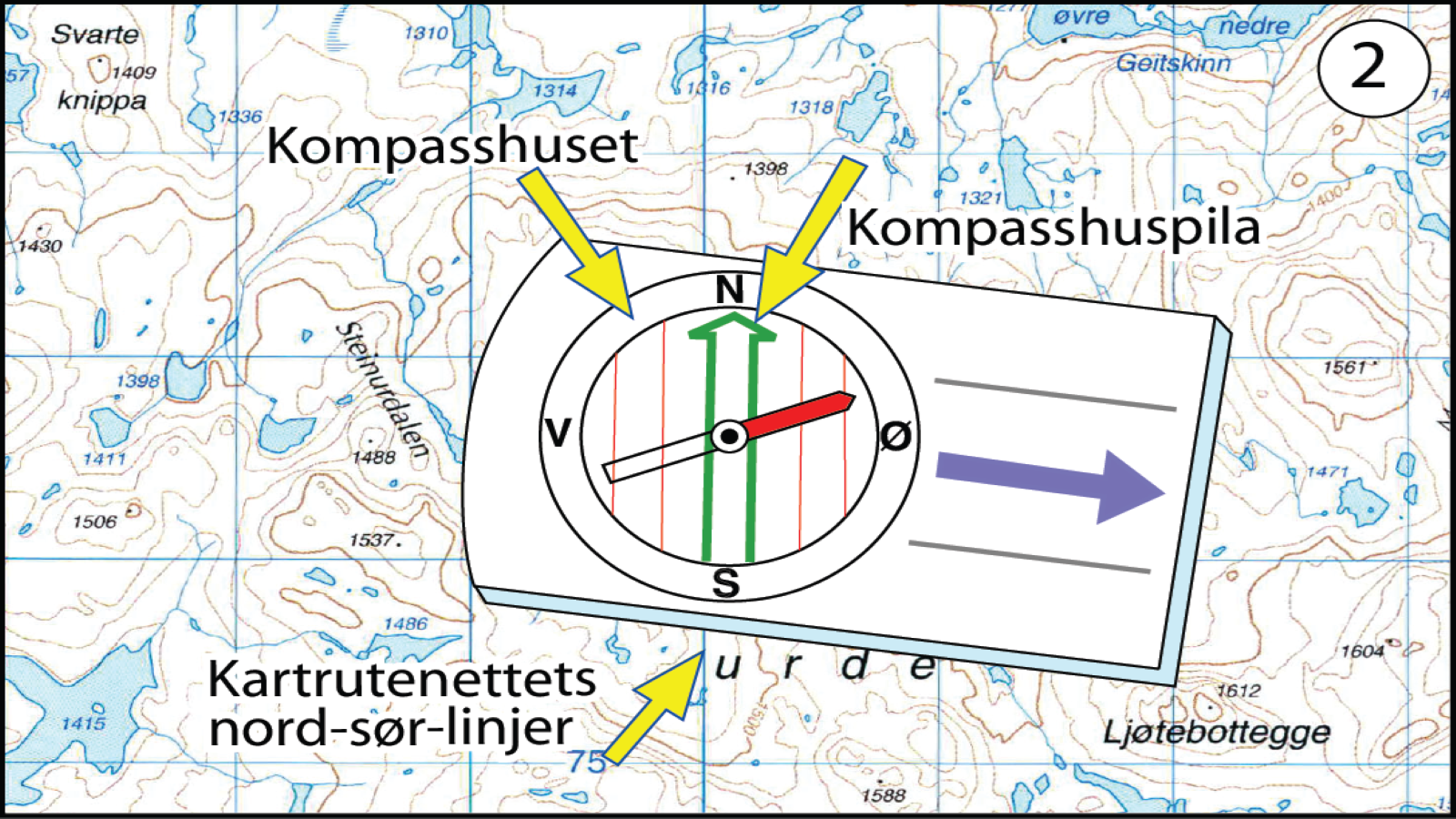

Å orientere kartet betyr å justere det slik at dets nordlige retning peker i samme retning som det virkelige nord i terrenget. Dette er et kritisk første skritt for all navigasjon ved hjelp av kart og kompass. For å orientere kartet med et kompass, plasserer man kompasset på kartet (unngå magnetiske forstyrrelser). Deretter roterer man kartet og kompasset sammen til kompassnålens nordende faller sammen med kartets nordmerke (etter å ha tatt hensyn til magnetisk deklinasjon). Når kartet er korrekt orientert, vil alle trekk på kartet være i riktig forhold til de tilsvarende trekkene i terrenget, noe som gjør det lettere å identifisere posisjon og planlegge videre forflytning.

Bestemmelse av Egen Posisjon ved Hjelp av Krysspeiling

Krysspeiling er en teknikk som brukes til å bestemme sin egen posisjon på kartet ved å peile azimut til to eller flere kjente og identifiserbare objekter i terrenget (f.eks. fjelltopper, tårn, veikryss). For hvert objekt man peiler, trekker man en linje på kartet fra det aktuelle objektet i den motsatte retningen av den målte azimuten (etter å ha korrigert for deklinasjon). Punktet der disse linjene krysser hverandre, er ens omtrentlige posisjon. For økt nøyaktighet anbefales det å peile mot minst tre objekter. Krysspeiling er spesielt nyttig i situasjoner der man er usikker på sin nøyaktige posisjon.

Ruteplanlegging og Beregning av Marsjtid

Før en forflytning er det avgjørende å planlegge ruten nøye ved hjelp av kartet. Dette innebærer å identifisere startpunkt, mål og eventuelle viktige veipunkter underveis. Ved å studere konturlinjene kan man vurdere terrengets vanskelighetsgrad og velge en rute som er hensiktsmessig med tanke på fremdrift og energibruk. Når ruten er planlagt på kartet, kan man bruke målestokken til å beregne de forskjellige etappenes lengde. Ved å ta hensyn til faktorer som terrengets beskaffenhet, enhetens mars
