Den Ultimative Guiden til Kobling av Lysbrytere: Fra Tegning til Installasjon

Å forstå hvordan man kobler en lysbryter er en grunnleggende ferdighet for enhver huseier eller gjør-det-selv entusiast. Selv om det kan virke skremmende i begynnelsen, blir prosessen betydelig enklere når man har en solid forståelse av de underliggende prinsippene og de forskjellige typene brytere og koblingsskjemaer som finnes. Denne omfattende guiden tar deg gjennom alle aspekter av lysbryterkobling, fra tolkning av lysreguleringstegninger til praktisk installasjon, med et sterkt fokus på sikkerhet og korrekt utførelse.

Forstå Grunnleggende Elektrisitet for Lysbryterkobling

Før vi dykker ned i selve koblingen, er det essensielt å ha en grunnleggende forståelse av elektrisitet. Elektrisitet er i bunn og grunn en strøm av elektrisk ladning, vanligvis i form av elektroner, som beveger seg gjennom en leder. For at en elektrisk krets skal fungere, må det være en lukket bane der strømmen kan flyte fra en strømkilde (for eksempel en sikringsboks) gjennom en forbruker (for eksempel en lyspære) og tilbake til strømkilden. En lys bryter fungerer som en kontrollmekanisme i denne kretsen, som enten kan åpne (bryte) kretsen for å stoppe strømmen og slå av lyset, eller lukke (fullføre) kretsen for å tillate strømmen å flyte og slå på lyset.

Spenning, Strøm og Motstand: De Tre Grunnleggende Størrelsene

For å virkelig forstå hvordan en lysbryter fungerer i en elektrisk krets, må vi introdusere tre nøkkelbegreper: spenning (Volt), strøm (Ampere) og motstand (Ohm). Spenning kan betraktes som det «trykket» som driver elektronene gjennom kretsen. Strøm er selve hastigheten på flyten av elektroner, målt i Ampere. Motstand er den egenskapen til et materiale som motsetter seg strømmen av elektroner, målt i Ohm. Forholdet mellom disse tre størrelsene beskrives av Ohms lov: $V = I \times R$, der V er spenning, I er strøm og R er motstand. En lysbryter endrer i praksis kretsens tilstand fra å ha svært høy motstand (åpen bryter, ingen strøm) til svært lav motstand (lukket bryter, strøm flyter).

Viktigheten av Jordforbindelse i Elektriske Systemer

Et annet kritisk aspekt ved elektriske systemer, spesielt i forbindelse med sikkerhet, er jordforbindelsen. Jordlederen er en beskyttelsesleder som er ment å gi en sikker vei for feilstrømmer til å ledes til jord, og dermed utløse en sikring eller jordfeilbryter for å forhindre elektrisk støt. I mange moderne installasjoner er det påbudt med jordforbindelse, spesielt i rom med høy risiko for fuktighet. Når du kobler en lysbryter, er det viktig å identifisere og håndtere jordlederen korrekt, selv om den ikke alltid er direkte involvert i selve bryterfunksjonen. I visse tilfeller, spesielt med metalliske bryterbokser, kan jordforbindelsen være avgjørende for å sikre at selve boksen ikke blir strømførende ved en eventuell feil.

De Viktigste Verktøyene for Lysbryterinstallasjon

Før du begynner med selve installasjonen av en lysbryter, er det viktig å sørge for at du har de riktige verktøyene tilgjengelig. Å bruke riktig verktøy vil ikke bare gjøre jobben enklere og mer effektiv, men også bidra til å sikre en trygg og forskriftsmessig installasjon. Her er en liste over de mest essensielle verktøyene du vil trenge:

• Skrutrekkere: Du vil trenge forskjellige typer og størrelser av skrutrekkere, inkludert både flate og stjerneskrutrekkere, for å håndtere de ulike skruene som brukes i elektriske installasjoner. Det er spesielt viktig å ha isolerte skrutrekkere for å minimere risikoen for elektrisk støt.
• Avisoleringstang: Dette verktøyet er avgjørende for å fjerne isolasjonen fra endene av de elektriske ledningene uten å skade selve lederen. Riktig avisolering sikrer god kontakt i koblingene.
• Polsøker/Spenningstester: En polsøker eller spenningstester er et sikkerhetsverktøy som brukes for å bekrefte at strømmen er slått av før du begynner å arbeide med de elektriske ledningene. Det finnes forskjellige typer, fra enkle neonlampe-testere til mer avanserte digitale multimetre.
• Multimeter: Et multimeter er et allsidig verktøy som kan måle spenning, strøm og motstand. Det kan være nyttig for å feilsøke elektriske problemer og verifisere korrekte koblinger.
• Avbitertang: En avbitertang er nyttig for å kutte elektriske ledninger til riktig lengde.
• Kombinasjonstang: Denne tangen kan brukes til en rekke oppgaver, inkludert bøying av ledninger og stramming av koblinger.
• Libelle/Vaterpass: For å sikre at bryteren monteres rett og ser profesjonell ut.
• Borrmaskin og bor: Hvis du må lage nye hull for bryterboksen.
• Hullsag: For å lage hull i vegger for innfelte bryterbokser.
• Vernebriller: Viktig for å beskytte øynene mot støv og eventuelle gnister.
• Arbeidshansker: For å gi bedre grep og en viss beskyttelse.

Husk alltid å prioritere sikkerhet. Slå av strømmen til den aktuelle kretsen i sikringsboksen før du begynner noe arbeid. Dobbeltsjekk med en spenningstester at strømmen faktisk er av. Hvis du er usikker på noen del av prosessen, er det alltid best å kontakte en kvalifisert elektriker.

Forstå Lysbryter Tegninger og Koblingsskjemaer

En lys bryter tegning eller et koblingsskjema er en grafisk representasjon av hvordan de elektriske komponentene i en krets er koblet sammen. Å kunne lese og forstå disse tegningene er avgjørende for å kunne koble en lysbryter korrekt. Ulike typer lysbrytere og installasjoner har forskjellige koblingsskjemaer. La oss se på noen av de vanligste symbolene og prinsippene som brukes i disse tegningene.

Vanlige Symboler i Elektriske Koblingsskjemaer

Elektriske koblingsskjemaer bruker standardiserte symboler for å representere de forskjellige elektriske komponentene. Noen av de vanligste symbolene du vil støte på når du ser på en lysbryter tegning inkluderer:

• Strømkilde: Representeres ofte av en sirkel med et pluss- og minustegn (for DC) eller en sinuskurve (for AC). I husinstallasjoner er strømkilden vanligvis det elektriske nettet.
• Ledninger: Representeres av rette linjer som forbinder de forskjellige komponentene.
• Lyspære/Lampe: Representeres vanligvis av en sirkel med et kryss inni.
• Enpolt Bryter: Vises ofte som en bryter med én inngang og én utgang, der en bevegelig kontakt kan enten koble sammen eller bryte forbindelsen.
• Topolt Bryter: Har to separate kontaktsett som bryter to ledere samtidig.
• Vekselvender (Treveisbryter): Har én felles kontakt og to alternative kontakter. Brukes i par for å styre en lyskilde fra to forskjellige steder.
• Kryssvender (Fireveisbryter): Har fire kontakter og brukes i kombinasjon med to vekselvendere for å styre en lyskilde fra tre eller flere steder.
• Sikring: Representeres av en rektangel med en S inni eller en brutt linje.
• Jordforbindelse: Vises som tre horisontale linjer avtagende i lengde, eller en trekant som peker nedover.

• Koblingsboks: Representeres ofte av en sirkel eller en firkant der flere ledninger møtes.

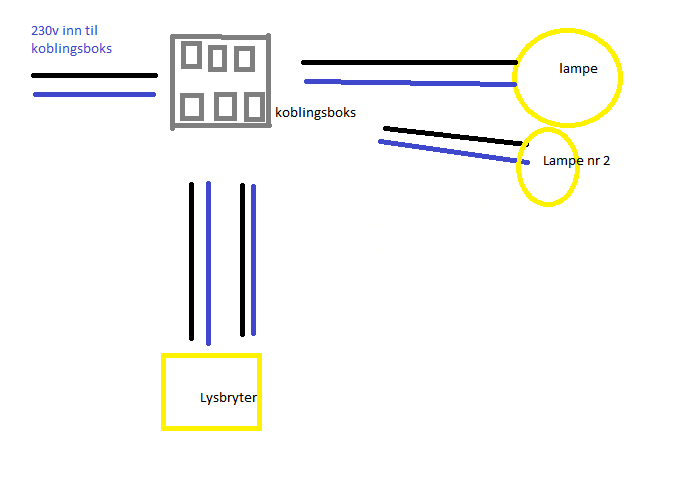

Tolkning av Enkel Lysbryter Tegning (Enpolt Bryter)

Den enkleste formen for lysbryter er den enpolte bryteren, som brukes til å styre en lyskilde fra ett enkelt sted. En typisk enpolt lysbryter tegning vil vise strømkilden (L, fase) som går til den ene polen på bryteren, og deretter fra den andre polen på bryteren (L1, tennledning) til lyspæren. Nøytrallederen (N) går direkte fra strømkilden til lyspæren. Jordlederen (PE) kobles til eventuelle jordingspunkter i armaturen og bryterboksen. Når bryteren er slått på, lukkes kretsen, og strømmen kan flyte til lyspæren, slik at den lyser. Når bryteren er slått av, åpnes kretsen, og strømmen brytes, slik at lyspæren slukker.

Forståelse av Vekselvender Tegninger (Treveisbryter)

Vekselvendere, også kjent som treveisbrytere, gjør det mulig å styre en enkelt lyskilde fra to forskjellige steder. Et koblingsskjema for vekselvendere viser vanligvis to brytere. Strømmen (L) går til den felles polen (merket med en pil eller tallet 0/1) på den ene vekselvenderen. De to alternative polene (merket med tallene 1 og 2) på denne bryteren er koblet til de to alternative polene på den andre vekselvenderen med mellomledninger (også kalt korrespondansetråder). Den felles polen på den andre vekselvenderen (L1) går til lyspæren. Nøytrallederen (N) går direkte til lyspæren. Jordlederen (PE) kobles til jordingspunktene. Logikken er at uansett hvilken stilling de to bryterne står i, skal det alltid være en lukket krets for at lyset skal lyse. Hvis en av bryterne endrer stilling, vil kretsen enten lukkes eller åpnes.

Tolking av Kryssvender Tegninger (Fireveisbryter)

Kryssvendere, eller fireveisbrytere, brukes i situasjoner der du ønsker å styre en enkelt lyskilde fra tre eller flere forskjellige steder. En kryssvender kobles alltid mellom to vekselvendere. Et koblingsskjema for en kryssvender viser at de to mellomledningene fra den ene vekselvenderen går inn i kryssvenderen, og to nye mellomledninger går fra kryssvenderen til den andre vekselvenderen. Kryssvenderen har en mekanisme som enten kobler de inngående ledningene rett over (1-1 og 2-2) eller krysser dem (1-2 og 2-1), avhengig av bryterens stilling. Ved å kombinere vekselvendere i endene og en eller flere kryssvendere i midten, kan lyset styres fra et ubegrenset antall steder.

Spesielle Brytertyper: Dimmer og Seriebryter

I tillegg til de grunnleggende en-, to-, tre- og fireveisbryterne finnes det også spesielle brytertyper som har egne koblingsskjemaer. En dimmer brukes for å justere lysstyrken på en lyskilde. Koblingsskjemaet for en dimmer viser vanligvis en inngang for fasen (L) og en utgang til lyskilden (L1), samt eventuelt en nøytralleder (N) avhengig av dimmertypen. En seriebryter inneholder to separate brytere i samme enhet, som kan styre to forskjellige lyskilder uavhengig av hverandre. Koblingsskjemaet for en seriebryter viser to separate innganger for fase (L1 og L2) og to separate utganger til de respektive lyskildene (L1′ og L2′), samt en felles nøytralleder (N) til begge lyskildene.

Trinn-for-Trinn Guide til Kobling av En Enpolt Lysbryter

La oss nå gå gjennom den praktiske prosessen med å koble en enpolt lysbryter trinn for trinn. Dette er den vanligste typen lysbryter som brukes for å styre en enkelt lyskilde fra ett sted.

1. Slå av strømmen: Det aller viktigste trinnet er å slå av strømmen til den aktuelle kretsen i sikringsboksen. Finn riktig sikring som tilhører lyset du skal jobbe med og slå den av. For din egen sikkerhet, dobbeltsjekk med en spenningstester at strømmen faktisk er av i bryterboksen.
2. Fjern den gamle bryteren (hvis aktuelt): Hvis du bytter ut en eksisterende bryter, skru løs de ytre skruene som holder bryteren fast i veggen. Trekk forsiktig bryteren ut av boksen. Vær oppmerksom på at det kan være ledninger koblet til baksiden. Bruk en spenningstester for å forsikre deg om at det ikke er strøm tilkoblet ledningene før du berører dem. Skru løs ledningene fra den gamle bryteren. Det er lurt å notere deg hvilken ledning som var koblet hvor, eller ta et bilde, for referanse.
3. Identifiser ledningene: I en typisk installasjon for en enpolt bryter vil du finne følgende ledninger:
4. Fase (L): Dette er den strømførende ledningen, vanligvis rød, brun eller svart.
5. Tennledning (L1): Dette er ledningen som går fra bryteren til lyspæren, ofte svart eller brun.

6. Nøytralleder (N): Denne ledningen fører strømmen tilbake til strømkilden, vanligvis blå. Denne skal *ikke* kobles til selve bryteren på en enpolt installasjon, men går direkte til lysarmaturen.
7. Jordleder (PE): Dette er en sikkerhetsleder, vanligvis gul/grønnstripet. Den skal kobles til jordingsklemmen i bryterboksen og eventuelt på selve bryteren hvis den har en slik tilkobling (vanligvis for metalliske brytere).
