Den Ultimate Guiden til Koblingsskjema for Dobbel 2-Polet Bryter

Velkommen til vår omfattende guide dedikert til koblingsskjemaet for dobbel 2-polet bryter. Denne artikkelen er utformet for å gi deg en dyp forståelse av hvordan denne spesifikke typen elektrisk bryter fungerer, hvordan den kobles korrekt, og de viktige sikkerhetsaspektene du må være oppmerksom på under installasjonen. Enten du er en erfaren elektriker eller en huseier som ønsker å lære mer om elektriske installasjoner, vil denne detaljerte veiledningen gi deg all den informasjonen du trenger for å mestre koblingen av en dobbel 2-polet bryter.

Hva er en Dobbel 2-Polet Bryter? En Detaljert Forklaring

For å fullt ut forstå koblingsskjemaet, er det essensielt å først definere hva en dobbel 2-polet bryter faktisk er. I kjernen er en bryter en mekanisk enhet som brukes til å koble eller frakoble en elektrisk krets. En enpolet bryter bryter kun én leder i kretsen, mens en topolet bryter bryter to ledere samtidig. Dette er spesielt viktig i situasjoner hvor det er nødvendig å isolere en enhet fullstendig fra strømforsyningen, for eksempel for sikkerhetsformål under vedlikehold eller i våtrom hvor potensiell jordfeil kan være farlig.

En dobbel 2-polet bryter består av to separate 2-polede brytere i én enkelt enhet. Dette betyr at den kan kontrollere to separate elektriske kretser, og hver av disse kretsene blir brutt på to punkter samtidig når bryteren slås av. Denne funksjonaliteten gjør den ideell for en rekke bruksområder, spesielt der det er ønskelig med samtidig kontroll og fullstendig isolasjon av flere kretser.

Tenk deg for eksempel en situasjon hvor du har to separate lysarmaturer i et rom som du ønsker å kunne kontrollere uavhengig av hverandre, men samtidig ha muligheten til å kutte strømmen til begge fullstendig med én enkelt operasjon. En dobbel 2-polet bryter gir deg denne fleksibiliteten og sikkerheten. Hver av de to bryterne i enheten har typisk fire tilkoblingspunkter: to for inngående ledninger (fra strømkilden) og to for utgående ledninger (til enheten som skal styres).

Det er viktig å skille en dobbel 2-polet bryter fra andre typer brytere, som for eksempel en enkel 1-polet bryter (som bare har to tilkoblingspunkter og bryter én leder), en vendebryter (som har tre tilkoblingspunkter og brukes for å kontrollere en lyskilde fra to forskjellige steder), eller en seriebryter (som har tre tilkoblingspunkter og lar deg kontrollere to forskjellige lyskilder fra ett sted, men ikke uavhengig av hverandre på samme måte som en dobbel bryter). Forståelsen av disse forskjellene er avgjørende for å velge riktig bryter for din spesifikke applikasjon og for å kunne tolke koblingsskjemaet korrekt.

Grunnleggende Prinsipper for Elektriske Koblingsskjemaer

Før vi dykker ned i detaljene for koblingsskjemaet for dobbel 2-polet bryter, er det viktig å ha en grunnleggende forståelse av hvordan elektriske koblingsskjemaer generelt fungerer. Et koblingsskjema er en visuell representasjon av en elektrisk krets. Det bruker symbolske representasjoner av elektriske komponenter (som brytere, lyspærer, motorer, sikringer osv.) og linjer for å vise hvordan disse komponentene er koblet sammen.

Når du leser et koblingsskjema, er det noen nøkkelelementer du må være oppmerksom på:

• Symboler: Hver elektrisk komponent har et standardisert symbol. For eksempel representeres en bryter vanligvis med en linje som er brutt av en vinkel, og en lyspære representeres ofte med en sirkel med et kryss inni. En dobbel 2-polet bryter vil ha et symbol som indikerer to separate brytermekanismer som opereres samtidig.
• Linjer: Linjene i skjemaet representerer de elektriske lederne (ledningene) som forbinder de forskjellige komponentene. Det er viktig å følge disse linjene nøye for å forstå hvordan strømmen vil flyte i kretsen.
• Tilkoblingspunkter: Hver komponent i skjemaet har tilkoblingspunkter som viser hvor ledningene skal festes. For en dobbel 2-polet bryter, vil du typisk se åtte tilkoblingspunkter totalt (fire for hver av de to bryterne). Disse er ofte merket med tall eller bokstaver i selve bryteren og i koblingsskjemaet.
• Merking: Godt utformede koblingsskjemaer vil også inneholde merking som identifiserer de forskjellige komponentene og ledningene. Dette kan inkludere fargekoder for ledninger (selv om farger ikke alltid er vist i selve skjemaet, er det viktig å være klar over de standardiserte fargekodene i praksis) og referansenumre for komponenter.

Å kunne tolke disse elementene korrekt er avgjørende for å kunne koble en dobbel 2-polet bryter sikkert og effektivt. Feilaktig kabling kan føre til funksjonsfeil, skade på utstyr og i verste fall brannfare eller elektrisk støt.

Nødvendig Verktøy og Materialer for Installasjon

Før du begynner installasjonen av en dobbel 2-polet bryter basert på koblingsskjemaet, er det viktig å sørge for at du har alt nødvendig verktøy og materiell tilgjengelig. Dette vil ikke bare gjøre prosessen smidigere, men også bidra til din sikkerhet.

• Skrutrekkere: Du vil trenge forskjellige typer og størrelser av skrutrekkere, inkludert både flate og stjerneskrutrekkere, for å feste ledninger til bryteren og for å montere selve bryteren i veggboksen. Det kan også være nyttig med en liten presisjonsskrutrekker for eventuelle justeringer.

• Avisoleringstang: Dette verktøyet er essensielt for å fjerne isolasjonen fra endene av de elektriske ledningene uten å skade selve lederen. Sørg for at tangen er riktig innstilt for tykkelsen på ledningene du bruker.
• Kombinasjonstang: En kombinasjonstang er nyttig for å bøye ledninger, stramme tilkoblinger og eventuelt klippe ledninger om nødvendig.

• Spenningsdetektor: Før du begynner noe arbeid på de elektriske ledningene, er det absolutt nødvendig å bruke en spenningsdetektor for å bekrefte at strømmen er slått av. Dette er en kritisk sikkerhetsforanstaltning.
• Multimeter (valgfritt, men anbefalt): Et multimeter kan være nyttig for å teste kontinuitet i kretsen etter at du har koblet bryteren, og for å feilsøke eventuelle problemer.
• Ledninger: Sørg for at du har de riktige typene og fargene på de elektriske ledningene som spesifisert i koblingsskjemaet og i henhold til gjeldende elektriske forskrifter. I Norge er standard fargekoder viktige å følge.
• Koblingsklemmer (Wago-klemmer): Disse brukes for å sikre trygge og pålitelige koblinger mellom ledninger, spesielt i veggboksen.
• Veggboks: Bryteren skal monteres i en egnet veggboks som er fast montert i veggen.
• Dobbel 2-polet bryter: Selvsagt trenger du selve bryteren. Sørg for at den er av god kvalitet og egnet for den tiltenkte bruken (f.eks. riktig spenning og strømstyrke).
• Skruer for montering: De fleste brytere leveres med skruer for å feste dem til veggboksen. Sørg for at disse er av riktig type og lengde.
• Vernebriller: Selv om det er et relativt lite prosjekt, er det alltid lurt å bruke vernebriller for å beskytte øynene mot støv eller små partikler.

Sikkerhet først: Før du starter installasjonen, må du alltid sørge for at strømmen til den aktuelle kretsen er fullstendig avslått ved sikringsskapet. Dobbeltsjekk med en spenningsdetektor at det ikke er spenning til stede før du berører noen ledninger.

Trinn-for-Trinn Guide til Kobling av Dobbel 2-Polet Bryter (Generelt Skjema)

Selv om det spesifikke koblingsskjemaet kan variere noe avhengig av produsenten og den spesifikke modellen av den dobbel 2-polede bryteren, følger de grunnleggende prinsippene de samme retningslinjene. Her er en generell trinn-for-trinn guide basert på et typisk koblingsskjema:

1. Slå av strømmen: Dette er det aller viktigste sikkerhetstrinnet. Finn riktig sikring i sikringsskapet som kontrollerer kretsen du skal jobbe med, og slå den av. Verifiser deretter med en spenningsdetektor at det ikke er spenning til stede ved veggboksen.
2. Fjern eventuell eksisterende bryter: Hvis du bytter ut en eksisterende bryter, skru løs dekslet og deretter selve bryteren fra veggboksen. Vær forsiktig når du trekker den ut, da det kan være ledninger koblet til baksiden. Noter deg eventuelt hvordan de gamle ledningene var koblet til (selv om du skal følge det nye koblingsskjemaet). Koble fra de gamle ledningene.

3. Identifiser ledningene: I veggboksen vil du sannsynligvis finne flere ledninger. Det er viktig å identifisere hvilke som er faseledere (L), nøytralledere (N) og eventuelt jordledere (PE). I en 2-polet bryter er det faselederne som er de viktigste for koblingen. Nøytralledere og jordledere skal normalt ikke kobles til selve bryteren, men skal kobles sammen i veggboksen ved hjelp av koblingsklemmer.
4. Studer koblingsskjemaet for den spesifikke bryteren: Hver dobbel 2-polet bryter kommer med sitt eget koblingsskjema, som vanligvis er trykt på selve bryteren eller i emballasjen. Dette skjemaet viser tydelig hvilke tilkoblingspunkter som er inngang (vanligvis merket med tall som 1 og 3 for de to polene) og hvilke som er utgang (vanligvis merket med tall som 2 og 4). For en dobbel bryter vil du ha to sett med slike tilkoblingspunkter.
5. Koble til inngående faseledere: Finn faselederne som kommer fra strømkilden (etter sikringen). Koble én faseleder til inngangspunktet (f.eks. merket 1) på den første bryteren, og den andre faselederen til inngangspunktet (f.eks. merket 3) på den andre bryteren. Sørg for at ledningene er avisolert tilstrekkelig og festet godt til tilkoblingspunktene. Skru til skruene forsiktig, men ikke for hardt.
6. Koble til utgående faseledere: Finn faselederne som går til de to enhetene du ønsker å kontrollere (f.eks. to forskjellige lamper). Koble den ene utgående faselederen til utgangspunktet (f.eks. merket 2) på den første bryteren, og den andre utgående faselederen til utgangspunktet (f.eks. merket 4) på den andre bryteren. Igjen, sørg for god kontakt og korrekt tilstramming.
7. Koble til nøytralledere og jordledere i veggboksen: Nøytrallederne (vanligvis blå) skal kobles sammen med andre nøytralledere i veggboksen ved hjelp av en koblingsklemme. Jordledere (vanligvis gul/grønn) skal også kobles sammen med andre jordledere i veggboksen. Disse skal ikke kobles til selve bryteren.
8. Monter bryteren i veggboksen: Når alle ledningene er koblet til bryteren, plasser bryteren forsiktig inn i veggboksen og fest den med skruene. Pass på at ledningene ikke blir klemt eller skadet.
9. Fest dekslet: Sett på dekslet over bryteren og fest det med skruene.
10. Slå på strømmen: Gå tilbake til sikringsskapet og slå på sikringen for den aktuelle kretsen.
11. Test bryteren: Test begge bryterne for å sikre at de fungerer som de skal og at de kontrollerer de tilkoblede enhetene på riktig måte.

Viktig merknad: Dette er en generell veiledning. Det er avgjørende å alltid følge det spesifikke koblingsskjemaet som følger med din dobbel 2-polede bryter. Hvis du er usikker på noen del av installasjonen, eller hvis du ikke har erfaring med elektrisk arbeid, bør du alltid kontakte en kvalifisert elektriker.

Detaljert Analyse av et Typisk Koblingsskjema for Dobbel 2-Polet Bryter

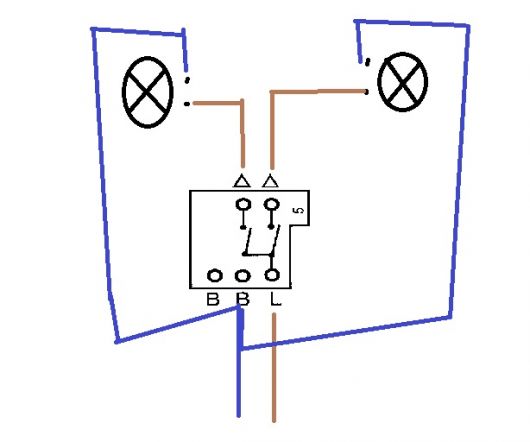

La oss nå se nærmere på hvordan et typisk koblingsskjema for en dobbel 2-polet bryter kan se ut og hva de forskjellige symbolene og tilkoblingspunktene betyr. Et slikt skjema vil vanligvis vise to identiske bryterseksjoner side om side, som opereres mekanisk samtidig når du trykker på bryterknappen.

Symbolsk representasjon: I et koblingsskjema vil en 2-polet bryter ofte bli representert med to sett med kontakter som åpnes og lukkes samtidig. For en dobbel 2-polet bryter, vil dette symbolet gjentas to ganger. Hver bry
